產品參數

主要功能：具有獨立過壓和欠壓輸出端的窗口比較器集成電路

輸出電壓范圍：1.9V-6V

輸入電壓范圍：1.9V-6V

工作電流：11uA（VCC=3.7V）

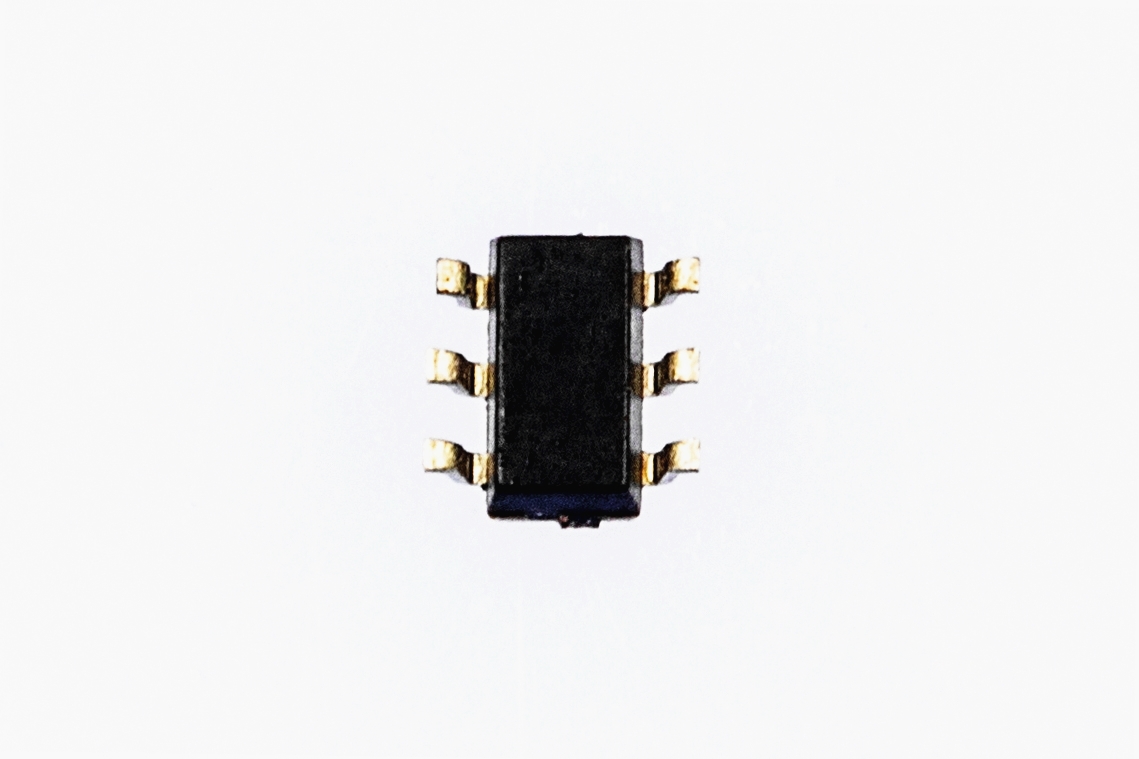

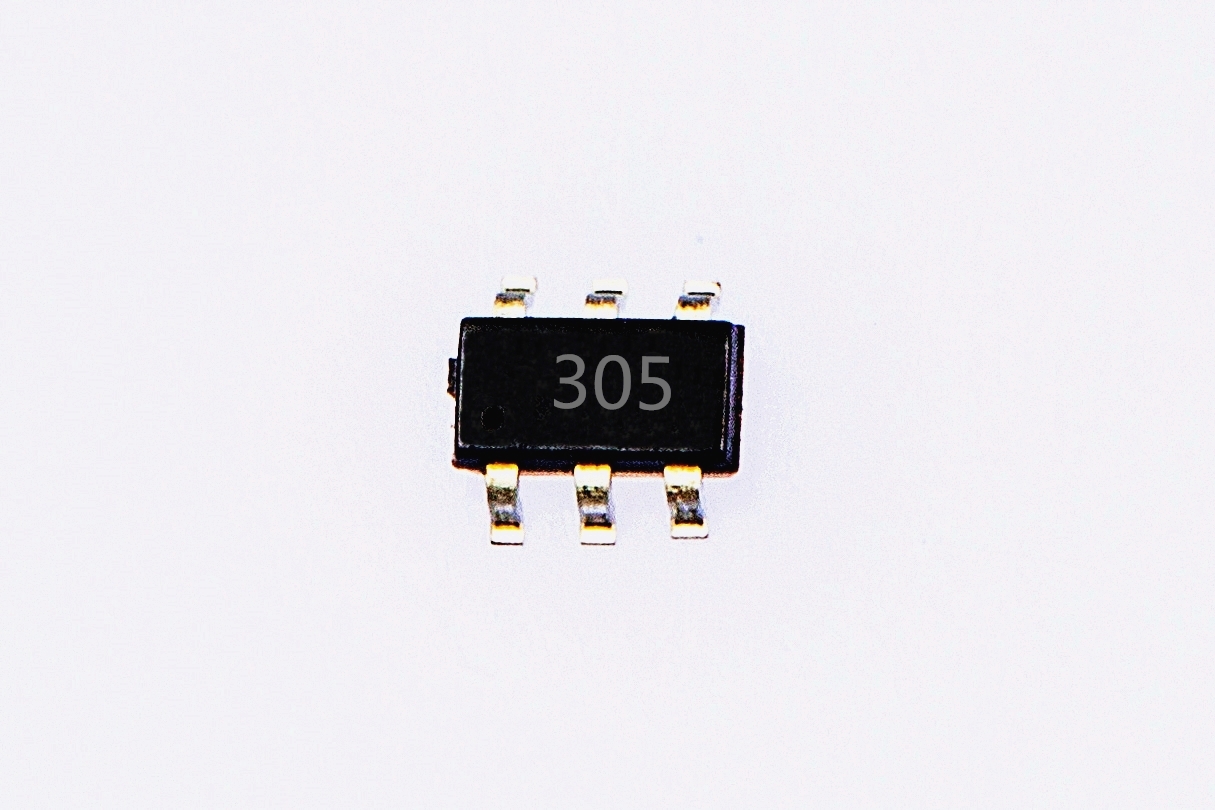

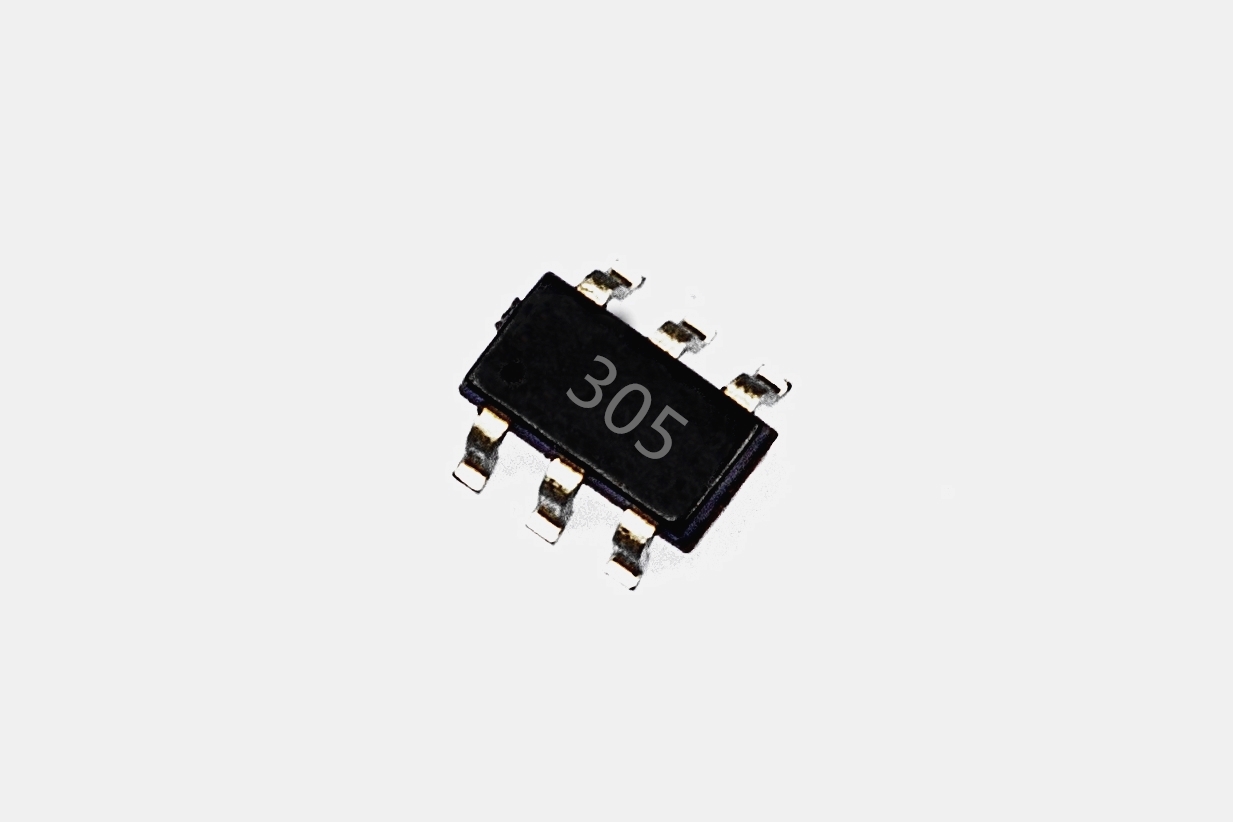

封裝形式：SOT23-6

檢測閾值：上升：1.211V；下降：1.12V

閾值精度：±2%

遲滯：7.5%

延時：15us

概述

CN305是具有獨立過壓和欠壓輸出端的窗口比較器集成電路，內部包括兩個比較器和電壓基準源，特別適合單節或多節鋰電池，多節堿性電池，鎳鎘電池，鎳氫電池和多節鉛酸電池的電壓檢測。

CN305檢測電壓閾值精度為±2%，比較器遲滯為7.5%，遲滯可以消除由于被檢測電壓的擾動或者由于負載突變導致的電壓不穩定而引起的檢測輸出紊亂。CN305有兩個輸入端，都可以通過外部電阻分壓網絡設置檢測電壓。當OVIN管腳電壓上升到OVIN上升閾值以上時，管腳輸出低電平；當UVIN管腳電壓下降到UVIN下降閾值以下時， 管腳輸出低電平。

CN305靜態工作電流典型值為11uA，輸出類型為漏極開路輸出。

CN305采用6管腳SOT23封裝，工作環境溫度為-40°C ~ +85°C。



應用

l  電池供電系統

l  多節電池電壓檢測

l  窗口比較器

l  DSP，微控制器

l  手機，掌上電腦等

特點

l  兩個低功耗高精度電壓比較器

l  閾值檢測精度：±2%

l  7.5%比較器遲滯消除了檢測輸出紊亂

l  漏極開路輸出

l  VCC=3.7V時，工作電流11μA

l  對短時間電壓突降過濾功能

l  工作環境溫度范圍：－40°C 到 ＋85°C

l  采用6管腳SOT23封裝

l  產品無鉛，滿足rohs指令，不含鹵素
