產品參數

主要功能：高端電流檢測開關式高亮度LED驅動集成電路

工作模式：開關式

輸出電壓范圍：0V-26V

輸入電壓范圍：4V-28V

工作電流：460uA

熱調制：否

封裝形式：SOT23-6

最大輸出功率：25W

調光方式：PWM

芯片使能：是

內置功率管：否

概述：

CN5820 是一款工作于4V到28V的降壓型恒流高亮度LED驅動集成電路。 LED電流通過一個外部電流檢測通電阻設置，精度可達5%。通過DIM 管腳可以實現LED亮度調整功能，調光方式可以是PWM調光，也可以是模擬調光。

由于采用滯環控制方式，CN5820對負載瞬變具有非常快的響應速度，對輸入電壓具有高的抑制比。電感電流紋波為20%。最高工作頻率可達1MHz。工作溫度范圍從-40℃到85℃。

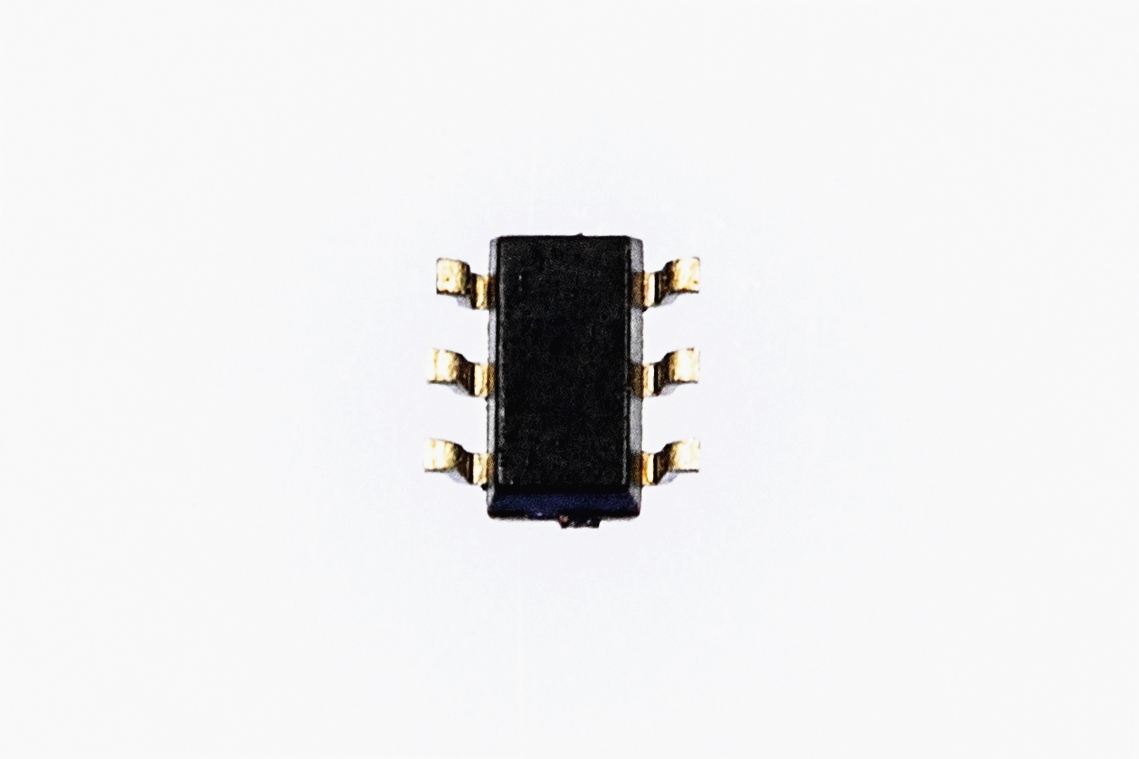

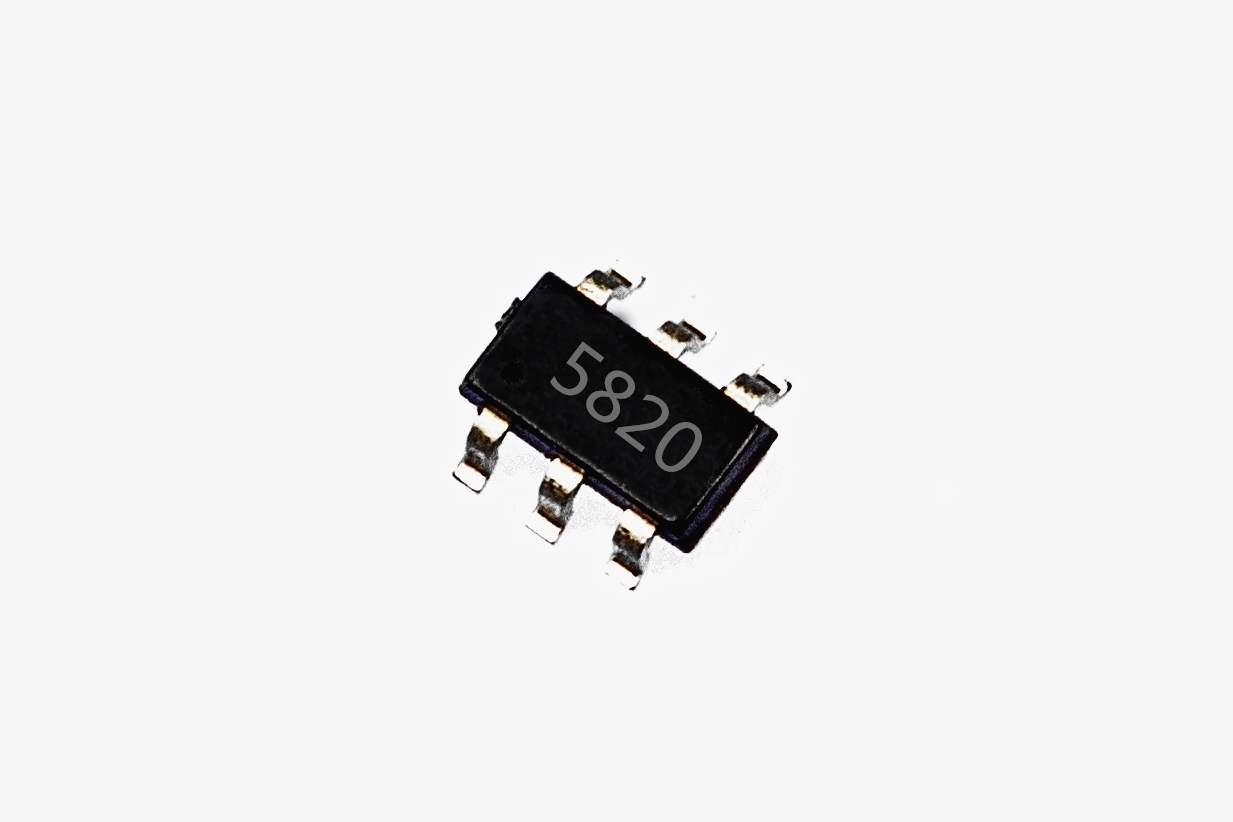

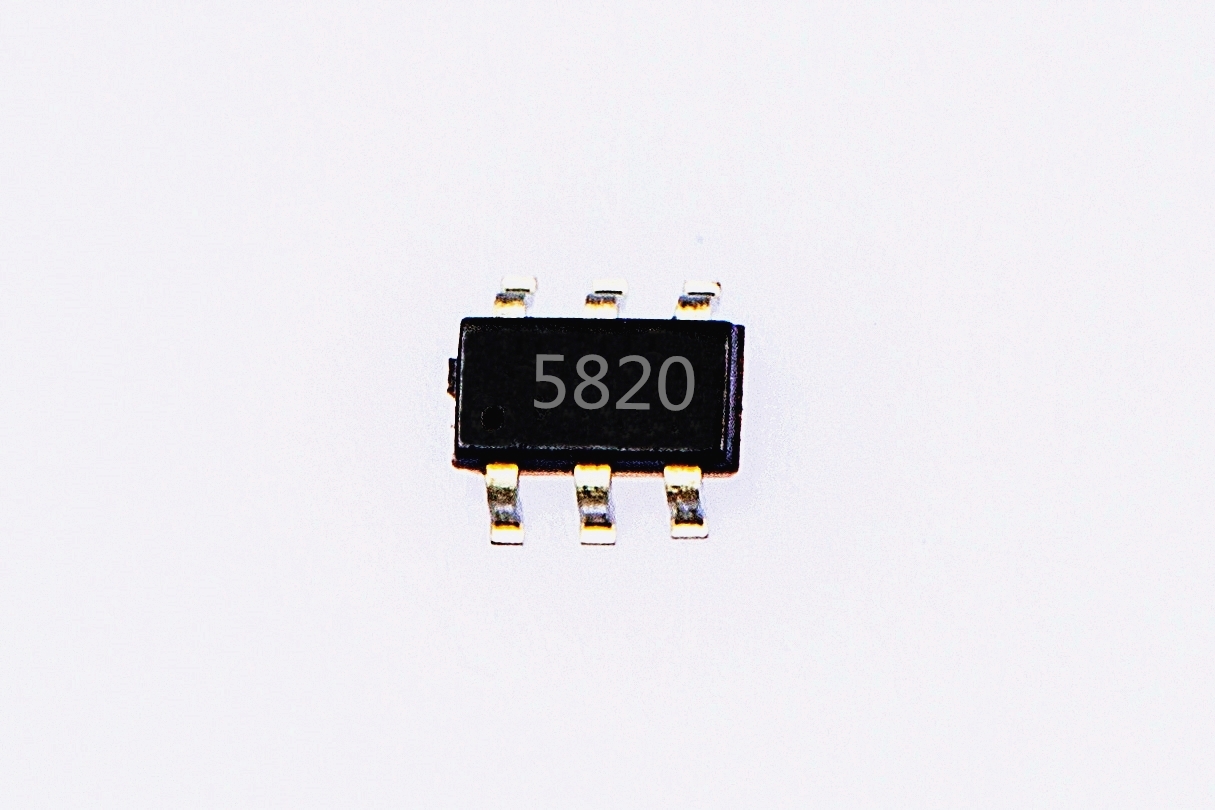

CN5820采用6管腳的SOT23封裝。

應用：

l  建筑，工業，環境照明

l  汽車尾燈，霧燈，RCL，DRL

l  MR16及其他LED燈

l  指示燈，應急燈

l  手電筒

特點：

l  工作電壓范圍：4V 到 28V

l  高端電流檢測

l  可以采用PWM調光或模擬調光方式

l  PWM調光頻率最高20kHz

l  滯環控制：響應速度快，無需補償

l  高達1MHz工作頻率

l  恒流輸出，±5%電流精度

l  高達25W輸出功率

l  5V，5mA內部穩壓器

l  工作溫度范圍：－40℃到85℃

l  6管腳SOT23封裝

l  產品無鉛，滿足rohs指令要求，不含鹵素
