產品參數

主要功能：升壓型高亮度白光LED驅動集成電路

工作模式：開關式

輸出電壓范圍：小于18V

輸入電壓范圍：2.7V-6.5V

工作電流：47uA@3.7V

熱調制：否

封裝形式：SOT23-6

最大輸出功率：35W

調光方式：PWM

芯片使能：是

內置功率管：否

概述：

CN5832是一款升壓型高亮度白光LED驅動芯片，適用于成本低、體積小的應用場合。CN5832采用PFM工作模式，在較寬的輸入電壓和LED電流范圍內提供較高效率。較高的開關頻率使得CN5832可使用較小的外部元器件。47uA（典型值）的低電流使CN5832非常適合電池供電的應用。

LED電流由外部電流檢測電阻器設置，FB管腳反饋電壓典型值是130mV。通過將PWM信號施加于DIM管腳實現LED亮度調節在調節LED過程中，LED電流是連續的，因此不會產生音頻干擾。

CN5832具有LED開路保護功能，可防止LED在開路條件下超過最大電壓額定值。

DIM管腳也可以用于關斷CN5832，進入極低功耗的關斷模式。

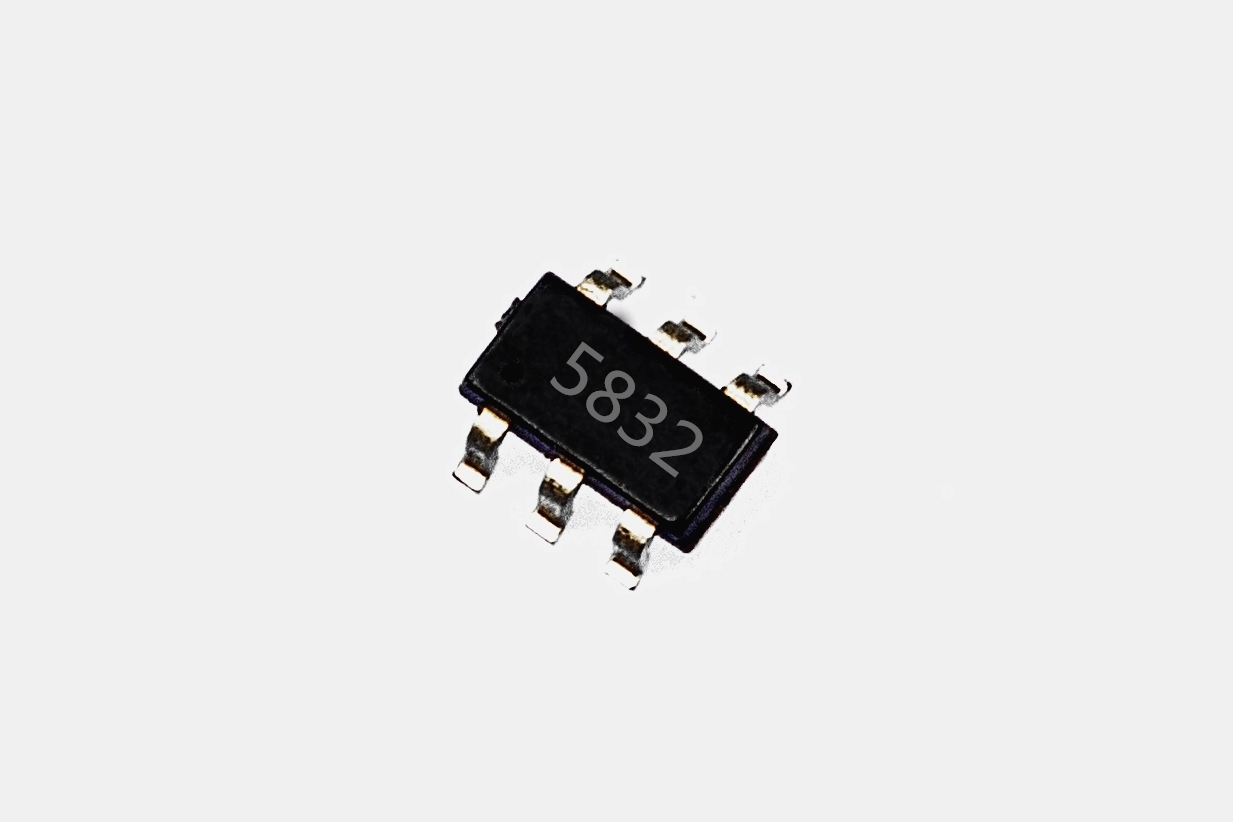

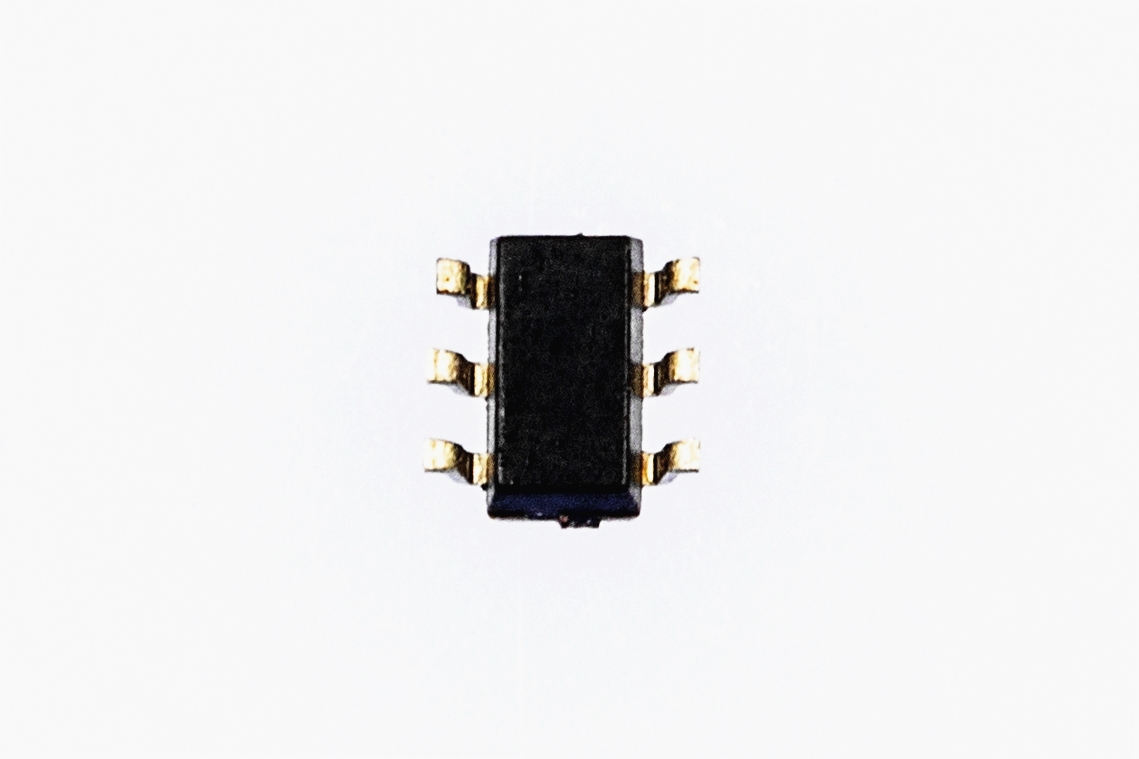

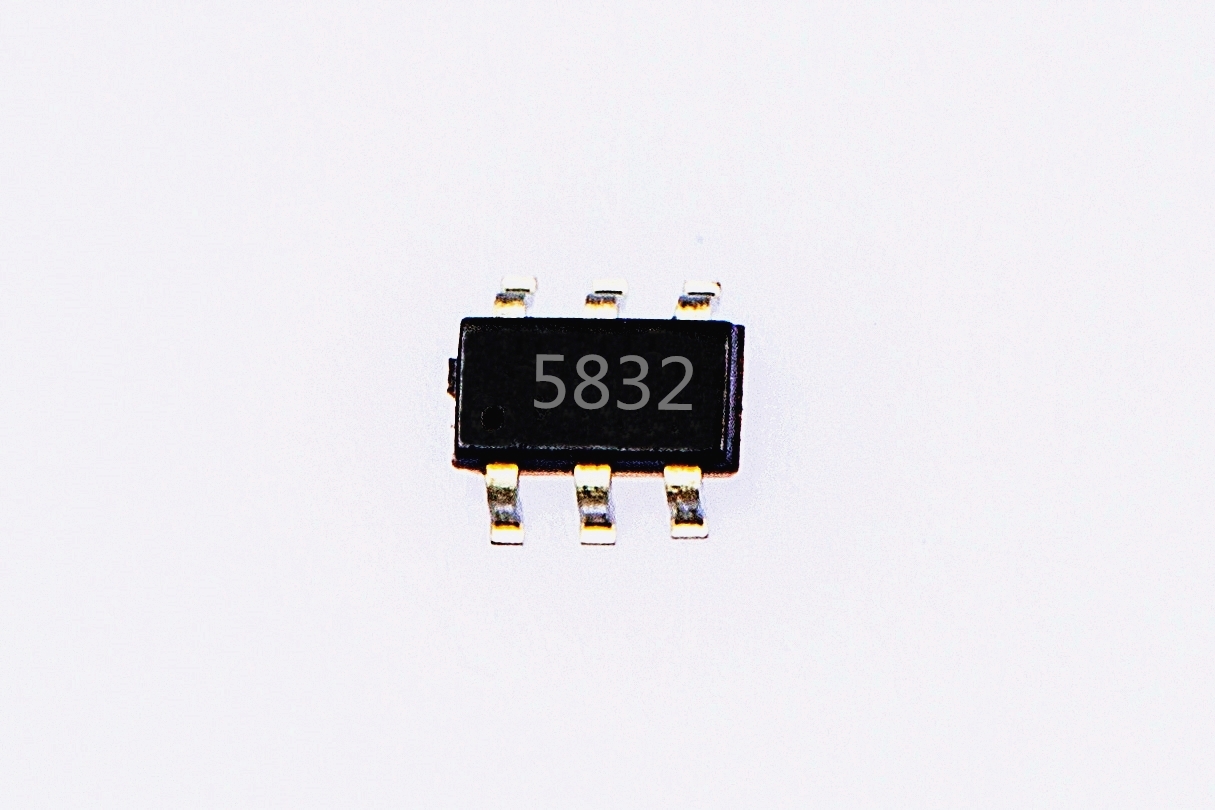

CN5832采用節省空間的6管腳SOT23封裝。

應用：

l  建筑，工業，環境照明

l  手持式設備

l  MR16及其他LED燈

l  指示燈，應急燈

l  手電筒

特點：

l  工作電壓范圍：2.7V 到 6.5V

l  低工作電流：47uA@3.7V

l  適合電池供電的應用

l  FB管腳反饋電壓：130mV±10%

l  LED電壓達17V

l  LED開路保護

l  PWM亮度控制，無音頻干擾

l  DIM管腳也可以作為關斷管腳

l  關斷電流：最大1uA

l  輸出功率：最大35W

l  轉換效率高達94%

l  工作溫度范圍：－40℃到85℃

l  采用6管腳SOT23封裝

l  產品無鉛，滿足rohs指令，不含鹵素
