產品展示

產品參數

主要功能：1安培磷酸鐵鋰電池充電集成電路

工作模式：線性

電池種類：磷酸鐵鋰電池

電池?cái)?shù)量：1

輸入電壓：3.8V-6V

輸出電壓范圍：0V-3.6V

最大充電電流：1A

最大輸出電流：1A

工作電流：450uA

太陽能供電：否

熱調制：是

封裝形式：eSOP8

芯片使能：否

內置功率管：是

概述：

CN3058E是可以對單節磷酸鐵鋰電池進行恒流/恒壓充電管理的集成電路。該器件內部包括功率晶體管，不需要外部的電流檢測電阻和阻流二極管。CN3058E只需要極少的外圍元器件，非常適合于便攜式應用的領域。熱調制電路可以在器件的功耗比較大或者環境溫度比較高的時候?qū)⑿酒瑴囟瓤刂圃诎踩秶鷥?nèi)。內部固定的恒壓充電電壓為3.6V，也可以通過一個外部的電阻調節。充電電流通過一個外部電阻設置。當輸入電壓（交流適配器或者USB電源）掉電時，CN3058E自動進入低功耗的睡眠模式，此時電池的電流消耗小于3微安。其它功能包括輸入電壓過低鎖存，自動再充電，電池溫度監控以及充電狀態/充電結束狀態指示等功能。

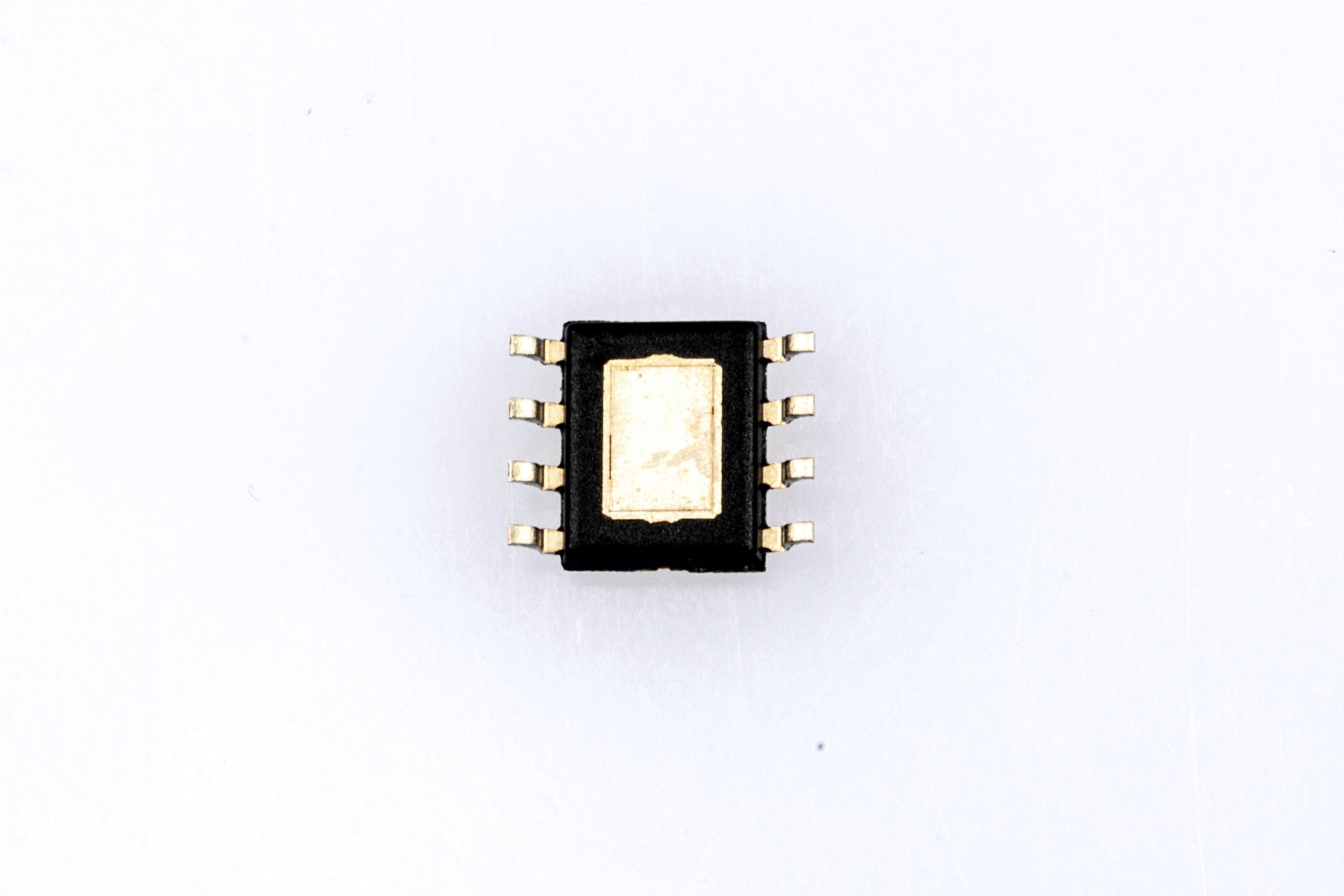

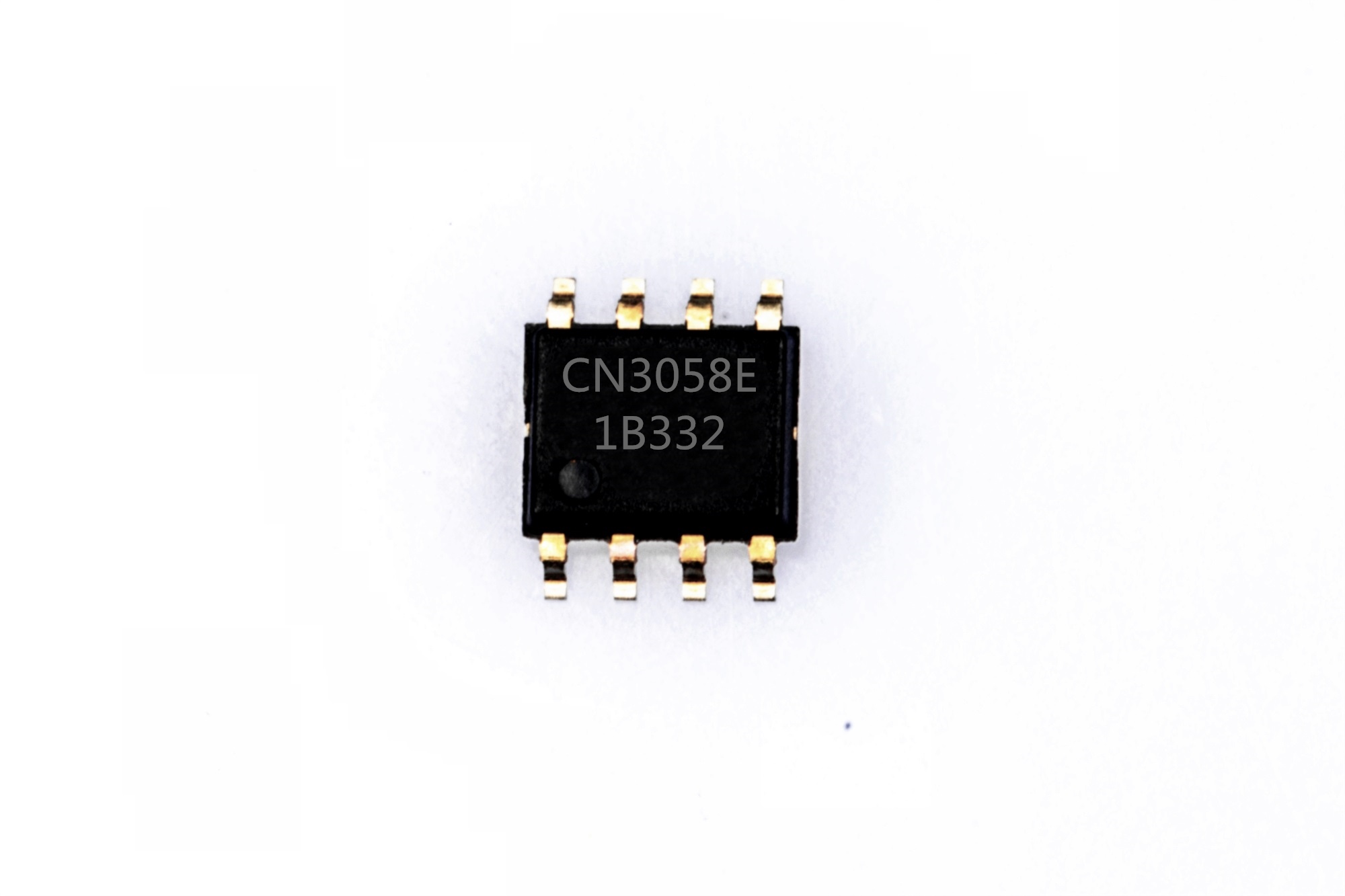

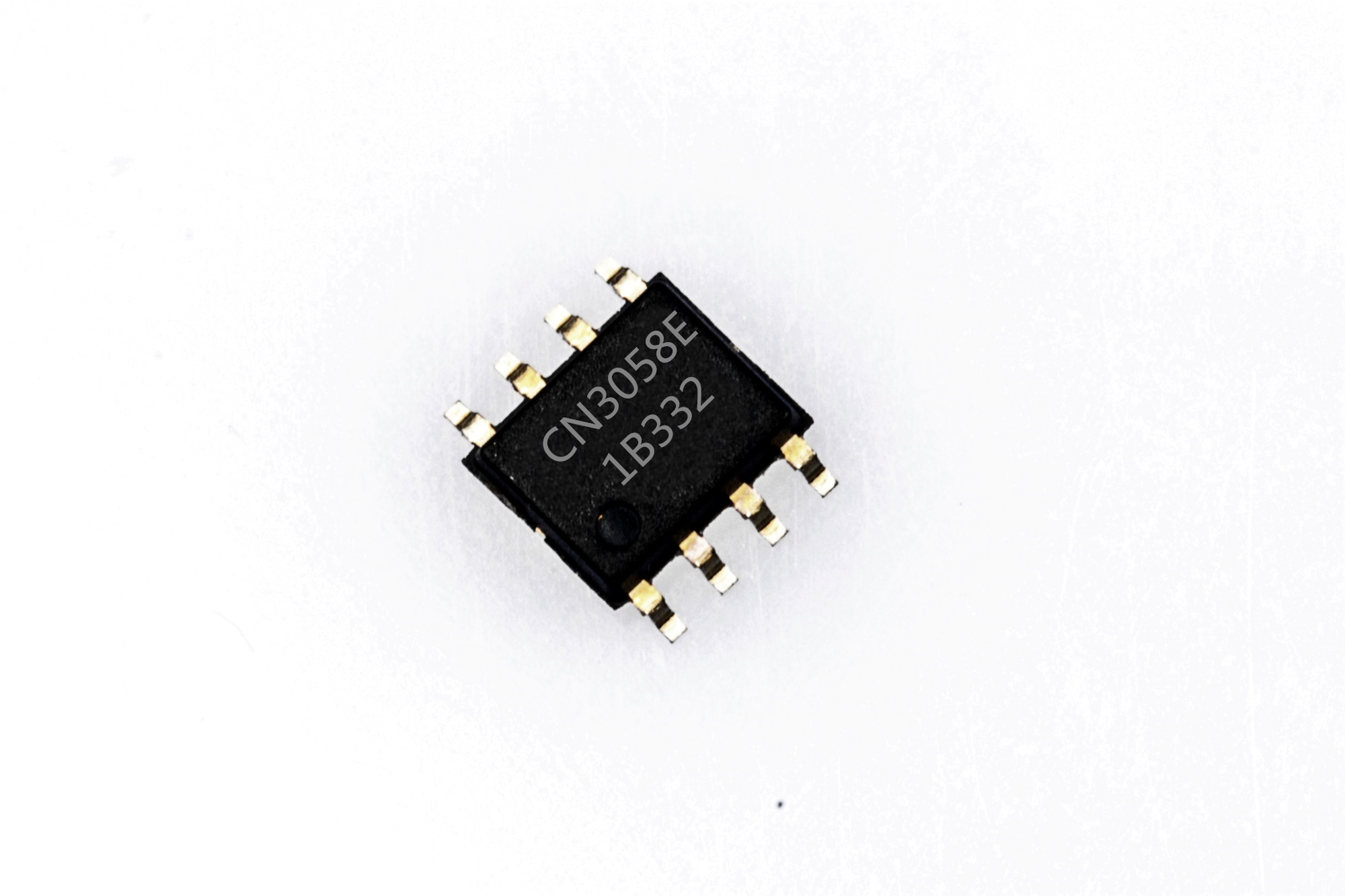

CN3058E采用散熱增強型的8管腳小外形封裝(eSOP8)。

應用：

l 礦燈

l 磷酸鐵鋰電池應用

l 各種充電器

特點：

l 獨立的單節磷酸鐵鋰電池充電管理

l 輸入電壓范圍：3.8V 到 6V

l 片內功率晶體管

l 不需要外部阻流二極管和電流檢測電阻

l 恒壓充電電壓3.6V，也可通過一個外部電阻調節

l 為了激活深度放電的電池和減小功耗，在電池電壓較低時采用小電流的預充電模式
