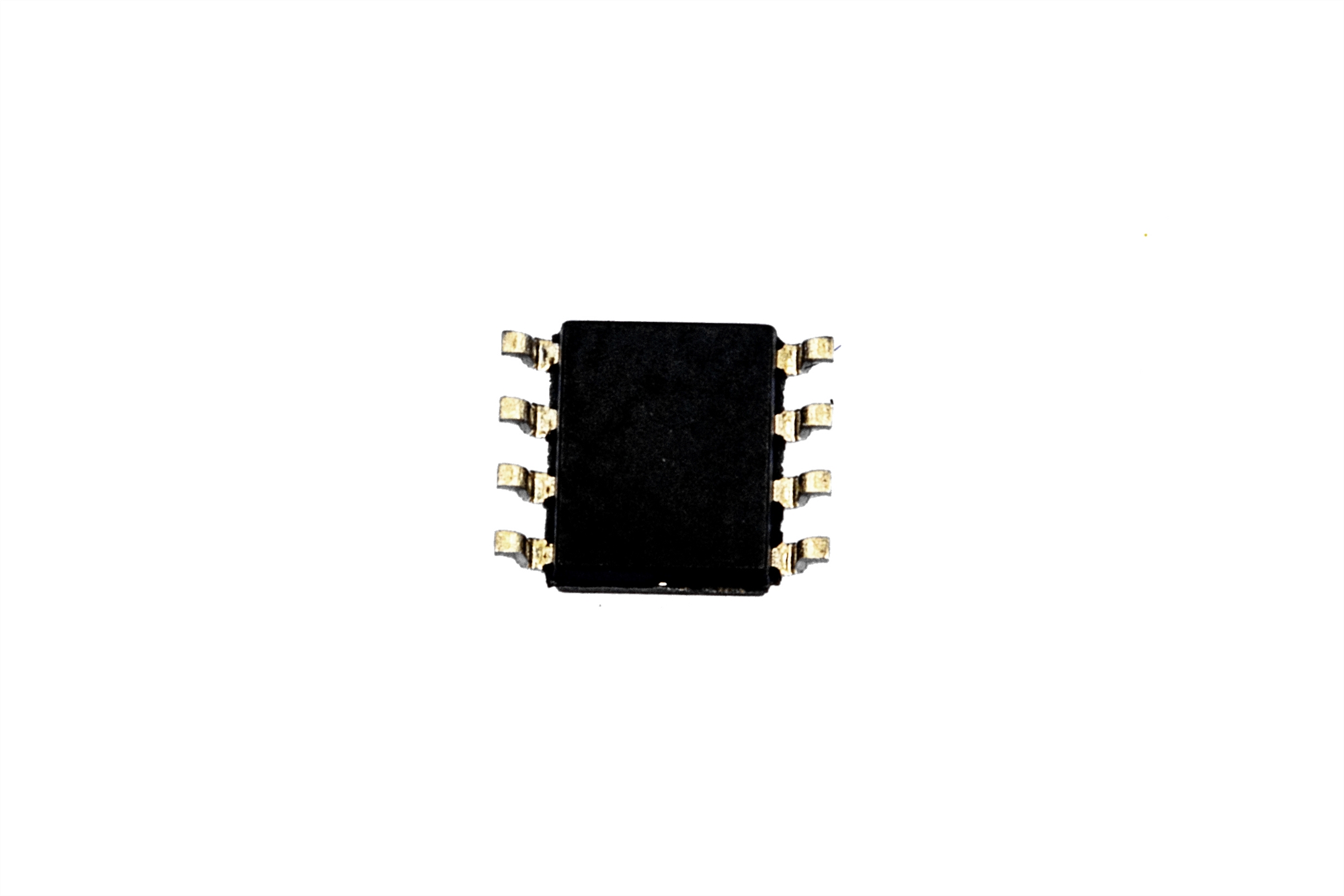

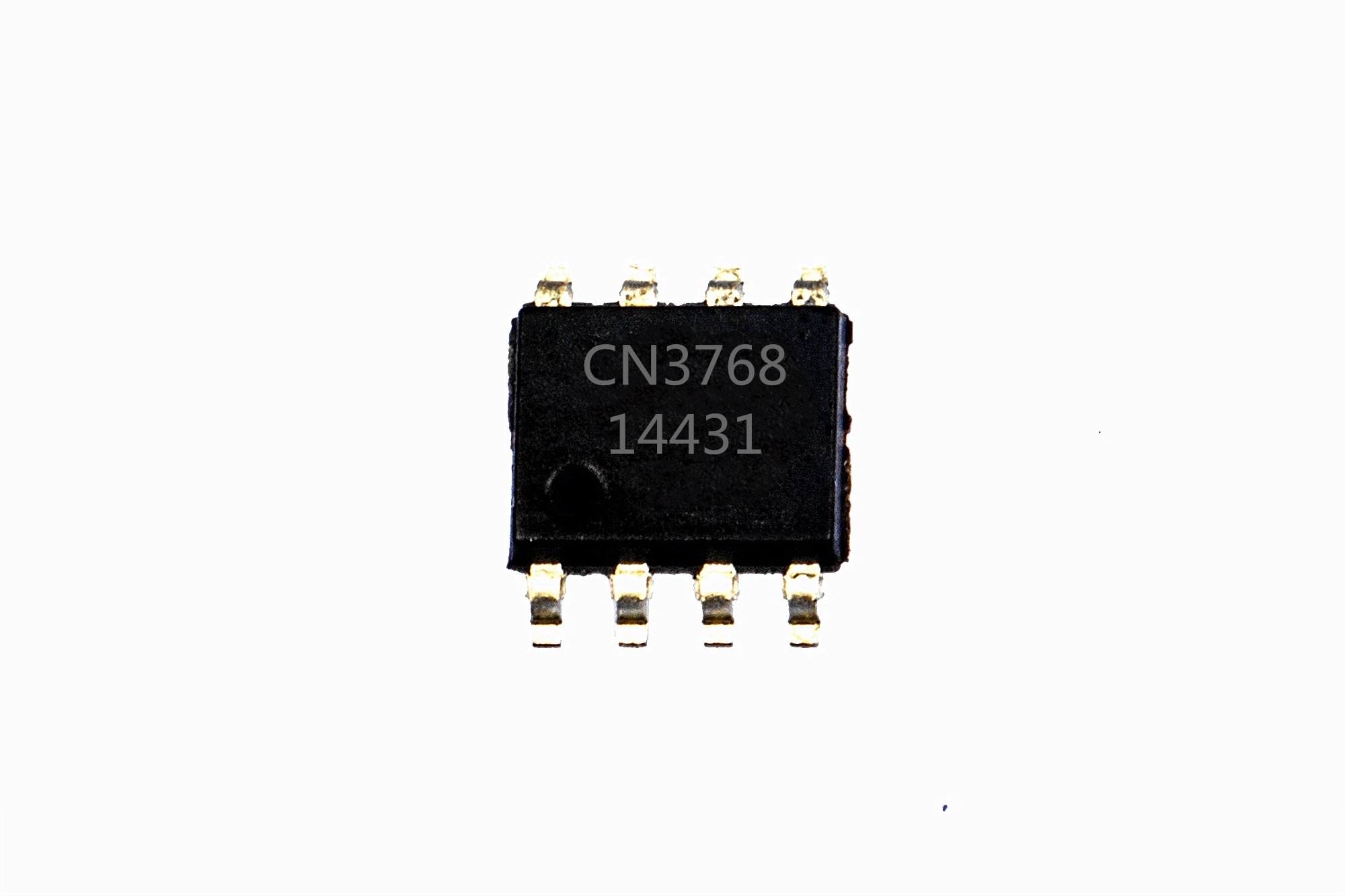

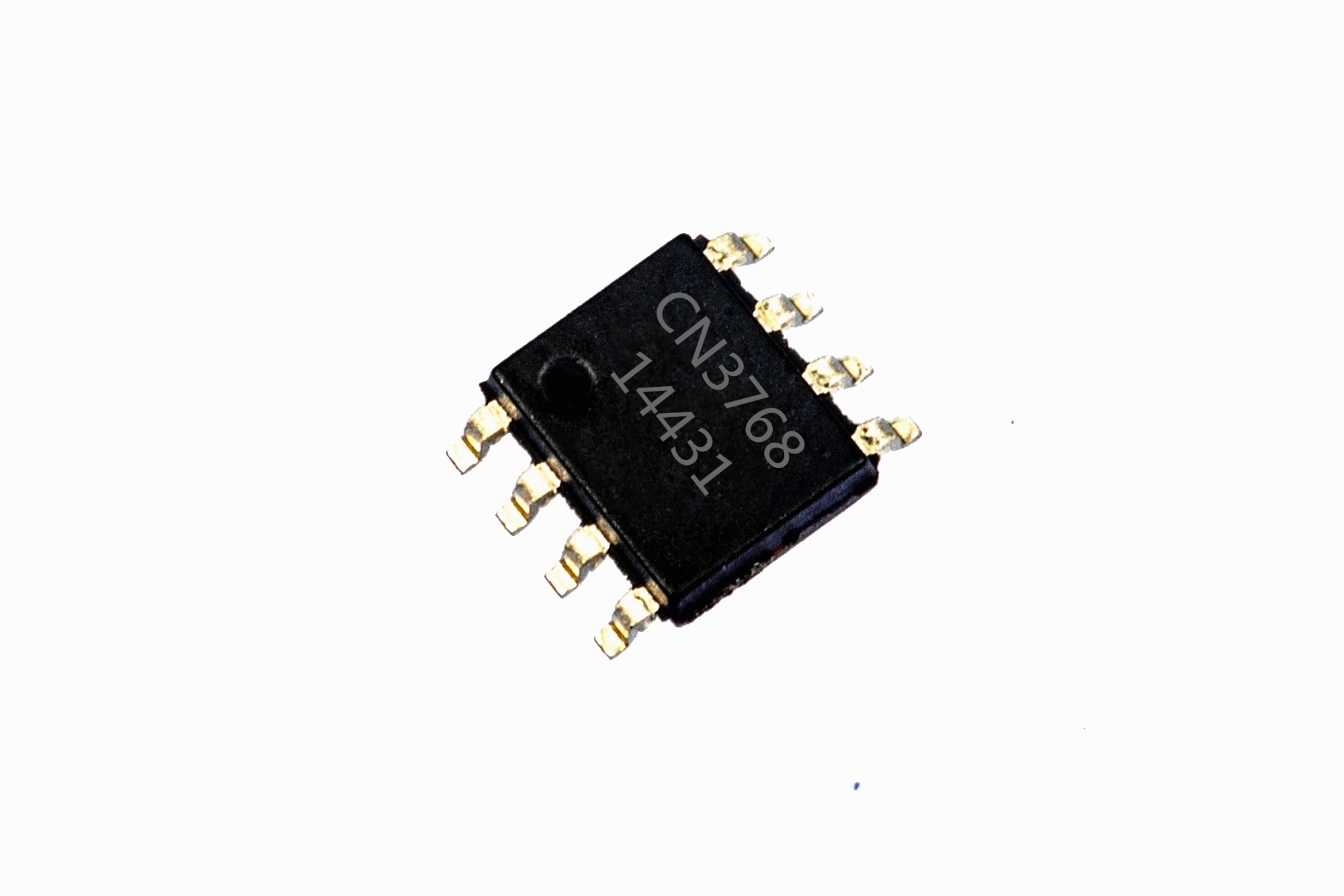

產品展示

產品參數

主要功能：4A，12V鉛酸電池充電管理集成電路

工作模式：開關式

電池種類：鉛酸電池

電池?cái)?shù)量：6節（12V）

輸出電壓范圍：0V-14.8V

輸入電壓范圍：6.6V-30V

最大充電電流：4A

工作電流：1mA

太陽能供電：否

熱調制：否

封裝形式：SOP8

開關頻率：315kHz

內置功率管：否

概述:

CN3768是PWM降壓模式12V鉛酸電池充電管理集成電路，獨立對鉛酸電池充電進行自動管理，具有封裝外形小，外圍元器件少和使用簡單等優點。

CN3768具有涓流，恒流，過充電和浮充電模式，非常適合12V鉛酸電池的充電。在過充電和浮充電模式，充電電壓典型值分別為14.8V和13.55V；在恒流充電模式，充電電流通過一個外部電阻設置。

如果電池電壓低于所設置的過充電電壓的75%時，CN3768用所設置的恒流充電電流的17.5%對電池進行涓流充電。在過充電階段，充電電流逐漸減小，當充電電流降低到恒流充電電流的38%時，CN3768進入浮充電狀態。在浮充電狀態，如果電池電壓下降到所設置的過充電電壓的83.95%，自動開始新的充電周期。當輸入電源掉電或者輸入電壓低于電池電壓時，CN3768自動進入低功耗的睡眠模式。

其它功能包括輸入低電壓鎖存，電池端過壓保護和充電狀態指示等。

CN3768采用8管腳SOP封裝。

應用:

l 移動式音箱

l 鉛酸電池充電

l 不間斷電源

l 備用電池應用

l 便攜式工業和醫療儀器

特點:

l 寬輸入電壓范圍：6.6V 到30V

l 對12V鉛酸電池進行完整的充電管理

l 過充電和浮充電電壓分別為14.8V和13.55V
