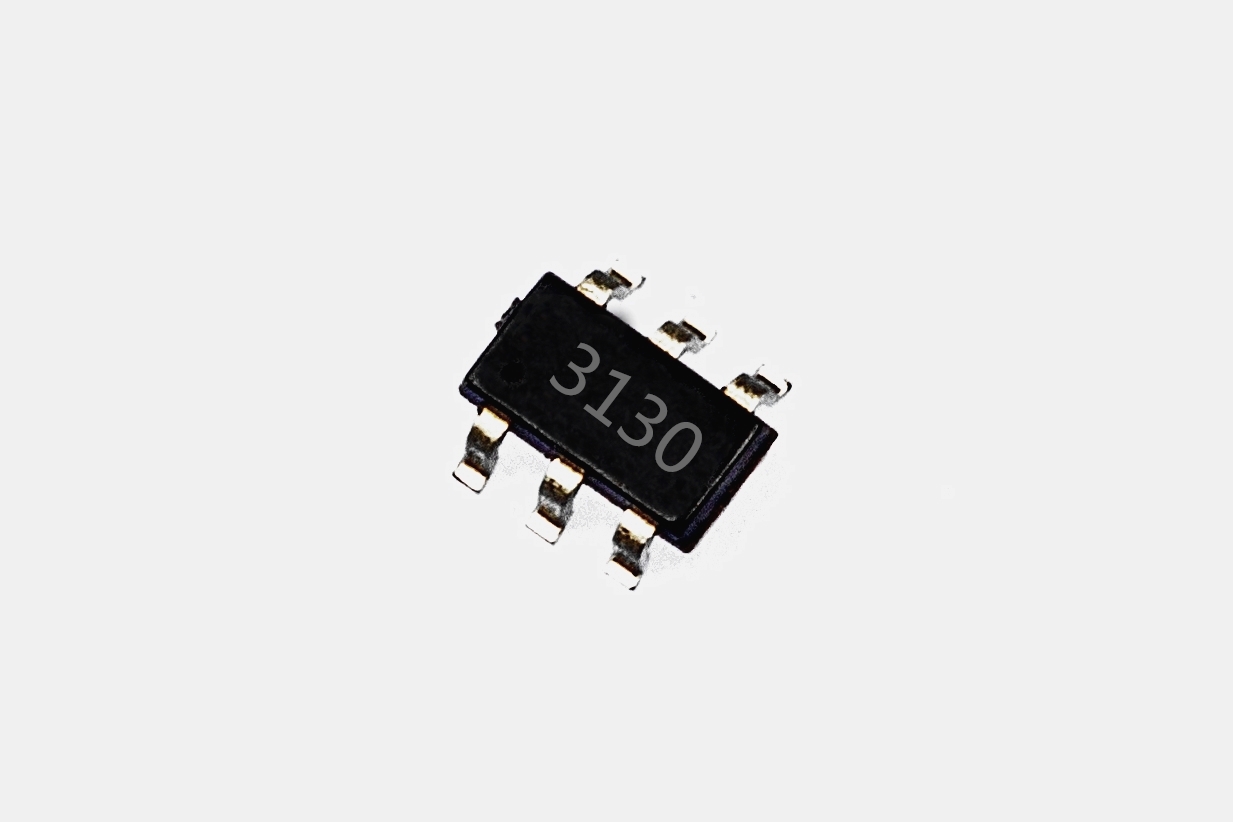

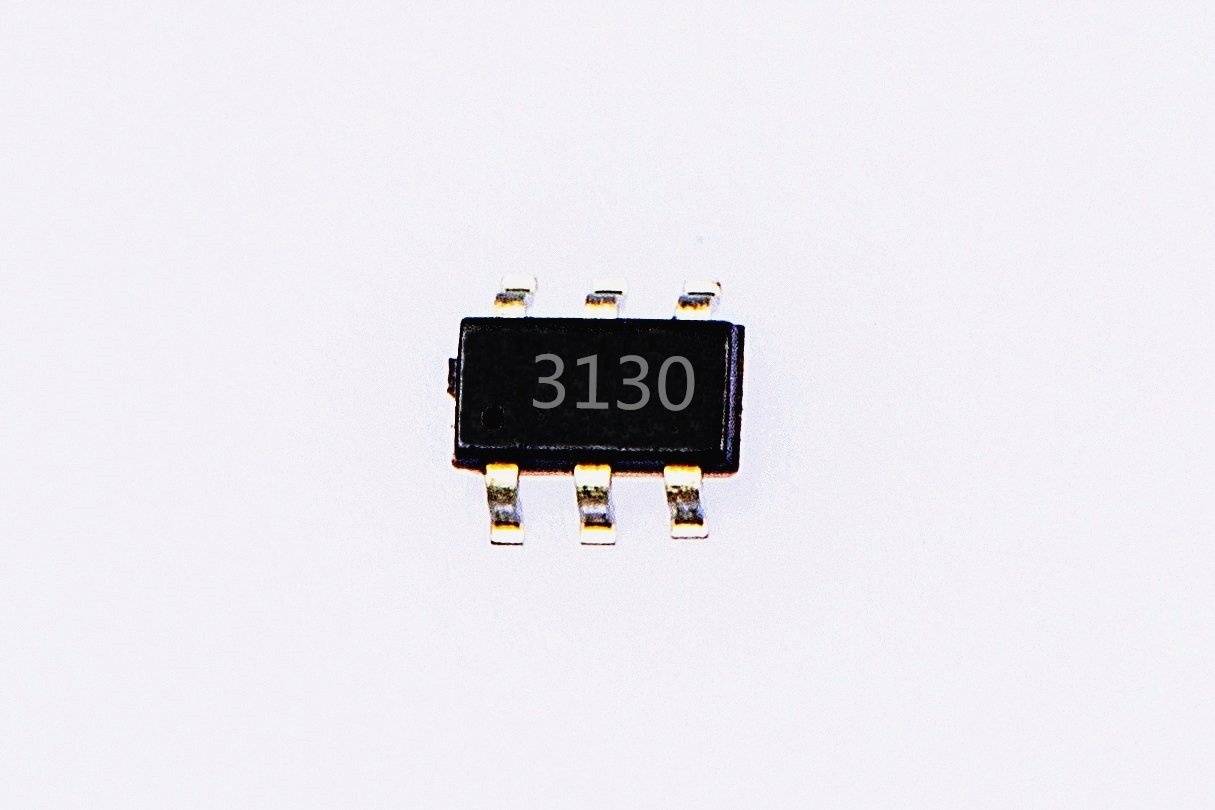

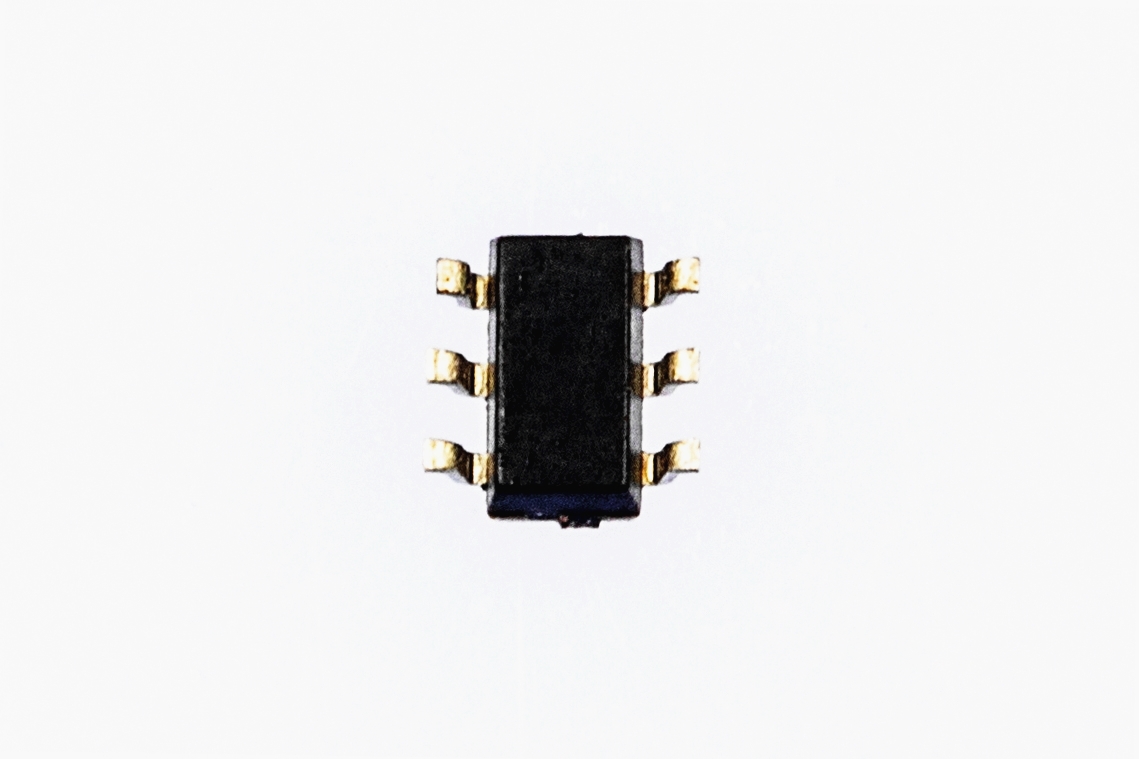

產品展示

產品參數

主要功能：可用太陽能板供電的紐扣電池充電管理芯片

工作模式：線性

電池種類：紐扣電池

電池數量：1

輸入電壓：3.9V-6V

輸出電壓范圍：0V-3.3V

最大充電電流：300mA

最大輸出電流：300mA

工作電流：500uA

太陽能供電：是

熱調制：是

封裝形式：SOT23-6

芯片使能：否

內置功率管：是

概述：

CN3130是可以用太陽能板供電的可充電紐扣電池充電管理芯片。該器件內部包括功率晶體管，應用時不需要外部的電流檢測電阻和阻流二極管。內部的充電電流自適應模塊能夠根據輸入電源的電流輸出能力自動調整充電電流，用戶不需要考慮最壞情況，可最大限度地利用輸入電源的電流輸出能力，非常適合利用太陽能板等電流輸出能力有限的電源供電的應用。CN3130只需要極少的外圍元器件，非常適合于便攜式應用的領域。

熱調制電路可以在器件的功耗比較大或者環境溫度比較高的時候?qū)⑿酒瑴囟瓤刂圃诎踩秶鷥?nèi)。內部固定的恒壓充電電壓為3.3V，也可以通過一個外部的電阻向上調節，非常適合紐扣式鋰錳電池，磷酸鐵鋰電池和鋰電池的充電應用。充電電流通過一個外部電阻設置。當輸入電壓掉電時，CN3130自動進入低功耗的睡眠模式，此時電池的電流消耗小于3微安。其它功能包括輸入電壓過低鎖存，自動再充電以及充電狀態指示等功能。

CN3130采用6管腳SOT23封裝(SOT23-6)。

應用：

l 穿戴設備

l 智能家居

l 醫療設備

l 計算器

l 水表，燃氣表，電表等

l 測量儀器，傳感器等

特點：

l 能根據輸入電壓源的電流輸出能力自動調整充電電流

l 可利用太陽能板等輸出電流能力有限的電壓源供電

l 非常適合紐扣式鋰錳電池，磷酸鐵鋰電池和鋰電池的充電應用
