產品參數

主要功能：5A多類型電池充電管理集成電路

工作模式：開關式

電池種類：鋰電池，磷酸鐵鋰電池

電池數量：多節

輸出電壓范圍：0V-27V

輸入電壓范圍：7.5V-28V

最大充電電流：5A

工作電流：1.7mA

太陽能供電：否

熱調制：否

封裝形式：TSSOP16

開關頻率：300kHz

內置功率管：否

概述:

CN3705是PWM降壓模式鋰電池或磷酸鐵鋰電池充電管理集成電路，獨立對單節或多節鋰電池或磷酸鐵鋰電池充電進行自動管理，具有封裝外形小，外圍元器件少和使用簡單等優點。

CN3705具有恒流和恒壓充電模式，非常適合鋰電池或磷酸鐵鋰電池的充電。在恒壓充電模式，恒壓充電電壓由外部電阻分壓網絡設置；在恒流充電模式，充電電流通過一個外部電阻設置。

對于深度放電的電池，當電池電壓低于所設置的恒壓充電電壓的66.7%時，CN3705用所設置的恒流充電電流的15%對電池進行涓流充電。在恒壓充電階段，充電電流逐漸減小，當充電電流降低到外部電阻所設置的值時，充電結束。在充電結束狀態，如果電池電壓下降到所設置的恒壓充電電壓的91.1%時，自動開始新的充電周期。當輸入電源掉電或者輸入電壓低于電池電壓時，CN3705自動進入低功耗的睡眠模式。

其它功能包括輸入低電壓鎖存，電池溫度監測，電池端過壓保護和充電狀態指示等。

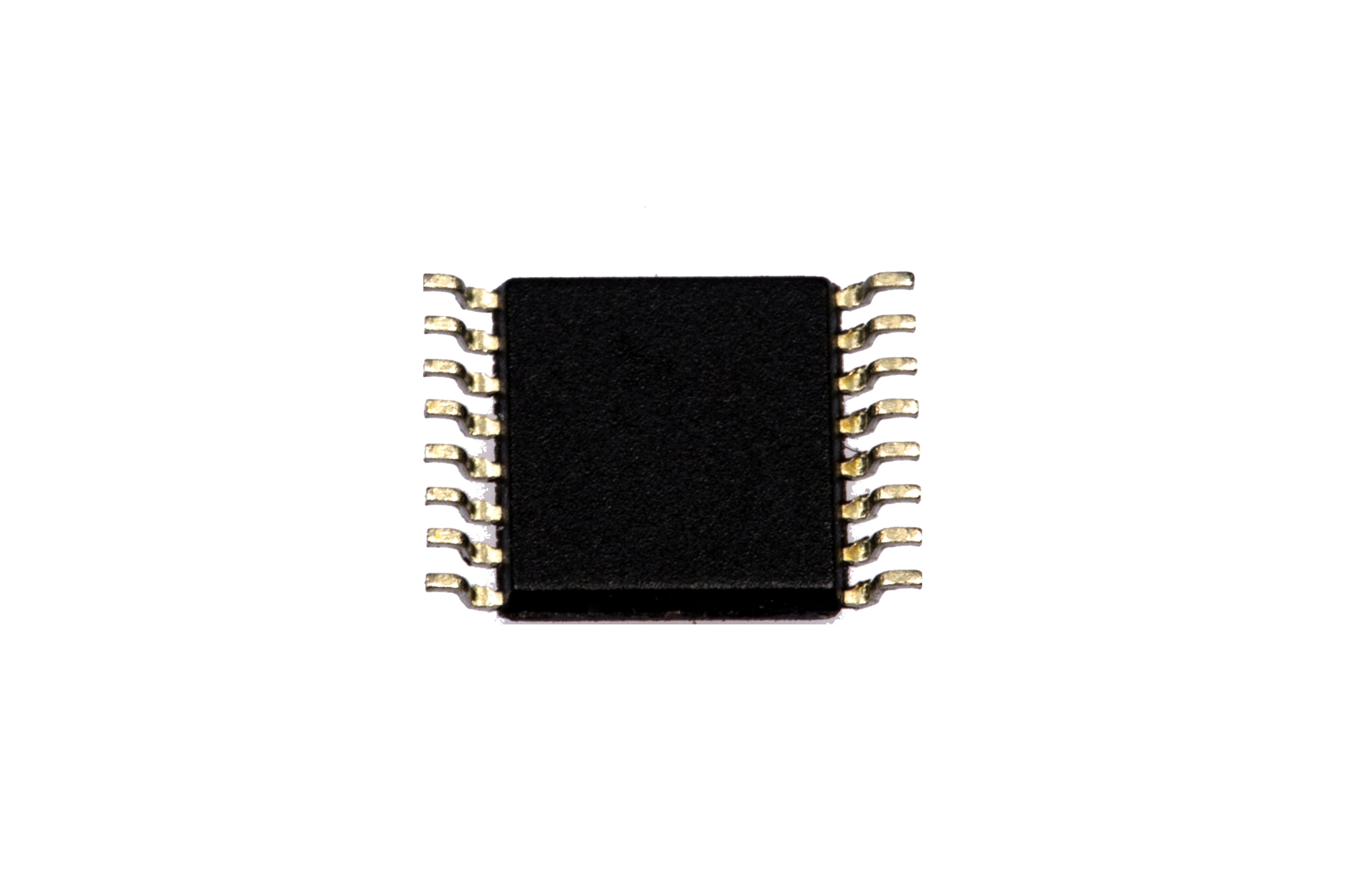

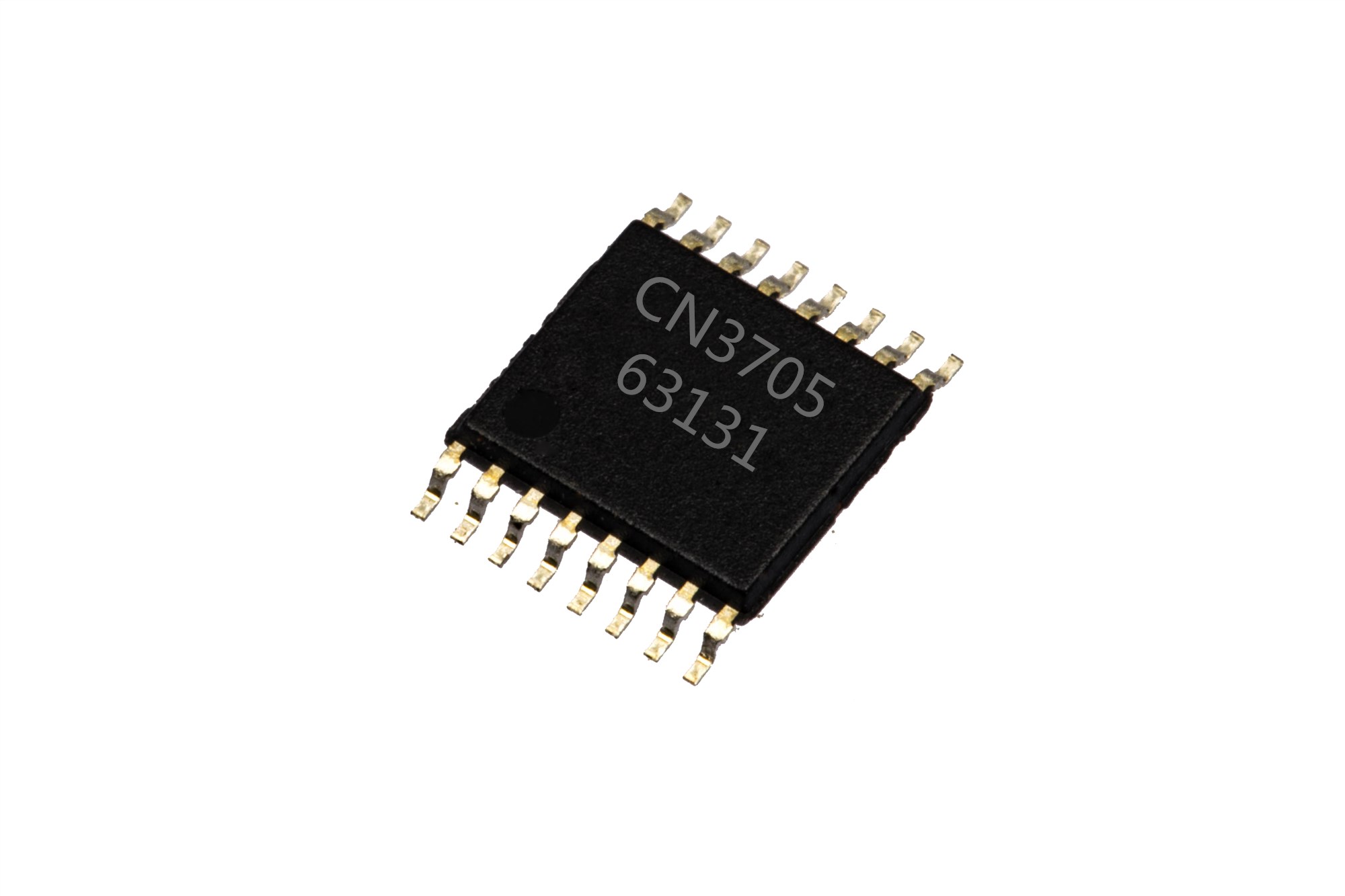

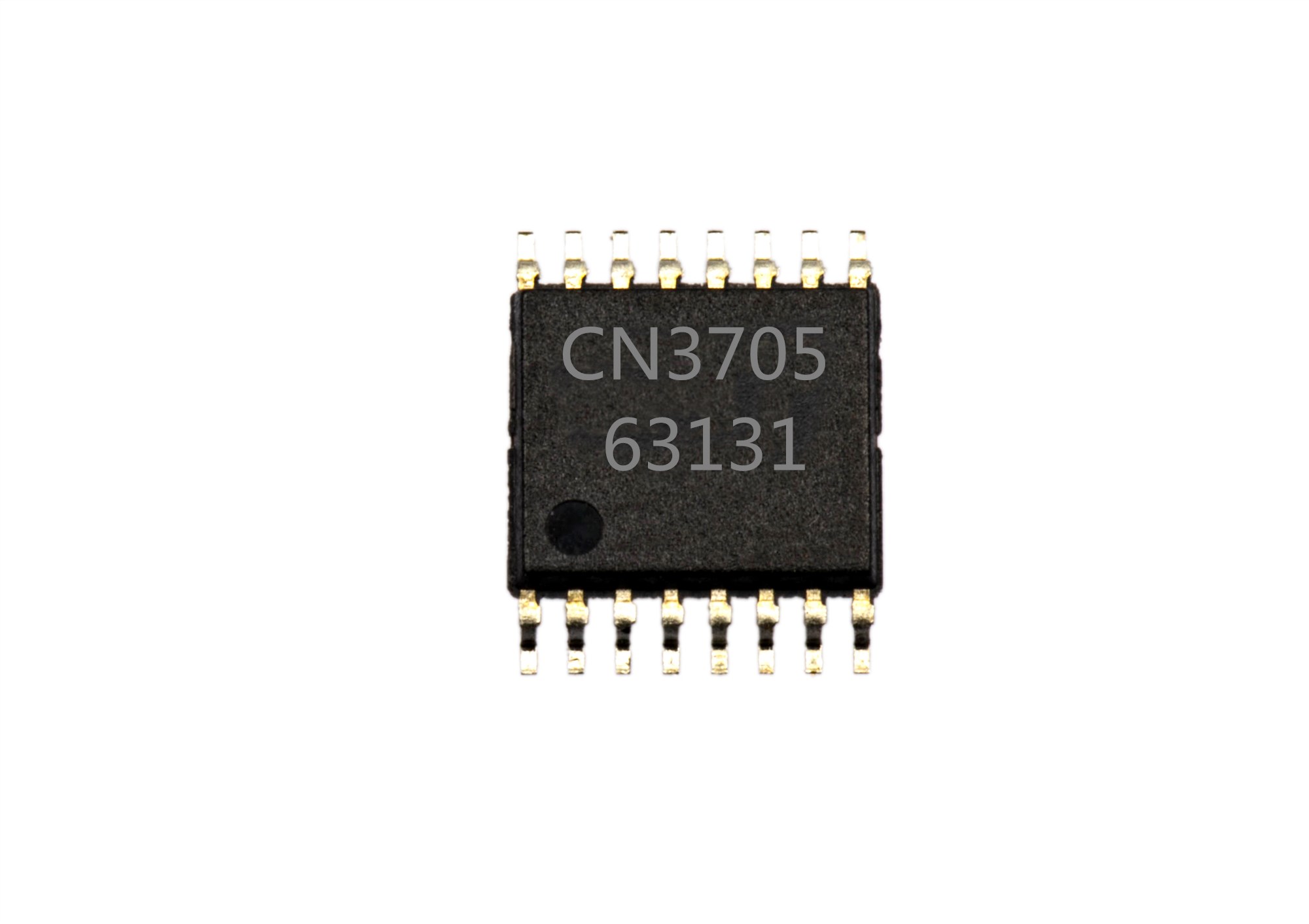

CN3705采用16管腳TSSOP封裝。

應用:

l 磷酸鐵鋰電池充電

l 筆記本電腦

l 備用電池應用

l 便攜式工業和醫療儀器

l 電動工具

l 獨立電池充電器

特點:

l 寬輸入電壓范圍：7.5V 到28V

l 對單節或多節鋰電池或磷酸鐵鋰電池進行完整的充電管理
