產品參數

主要功能：500mA安培鋰電池充電管理集成電路

工作模式：線性

電池種類：鋰離子電池

電池?cái)?shù)量：1

輸入電壓：3.8V-6V

輸出電壓范圍：0V-4.2V

最大充電電流：500mA

最大輸出電流：500mA

工作電流：450uA

太陽能供電：否

熱調制：是

封裝形式：SOP8

芯片使能：否

內置功率管：是

概述：

CN3153B是可以對單節鋰電池進行恒流/恒壓充電管理的集成電路。該器件內部包括功率晶體管，應用時不需要外部的電流檢測電阻和阻流二極管。CN3153B只需要極少的外圍元器件，非常適合于便攜式應用的領域。熱調制電路可以在器件的功耗比較大或者環境溫度比較高的時候?qū)⑿酒瑴囟瓤刂圃诎踩秶鷥?nèi)。恒壓充電電壓可以通過一個外部的電阻調節。充電電流通過一個外部電阻設置。在電池電壓較低時，CN3153B處于涓流充電模式，涓流充電電流可選擇為恒流充電電流的10%或100%。當輸入電壓掉電時，CN3153B自動進入低功耗的睡眠模式，此時電池的電流消耗小于3微安。其它功能包括電池短路保護，輸入電壓過低鎖存，自動再充電，充電狀態/充電結束狀態指示等功能。

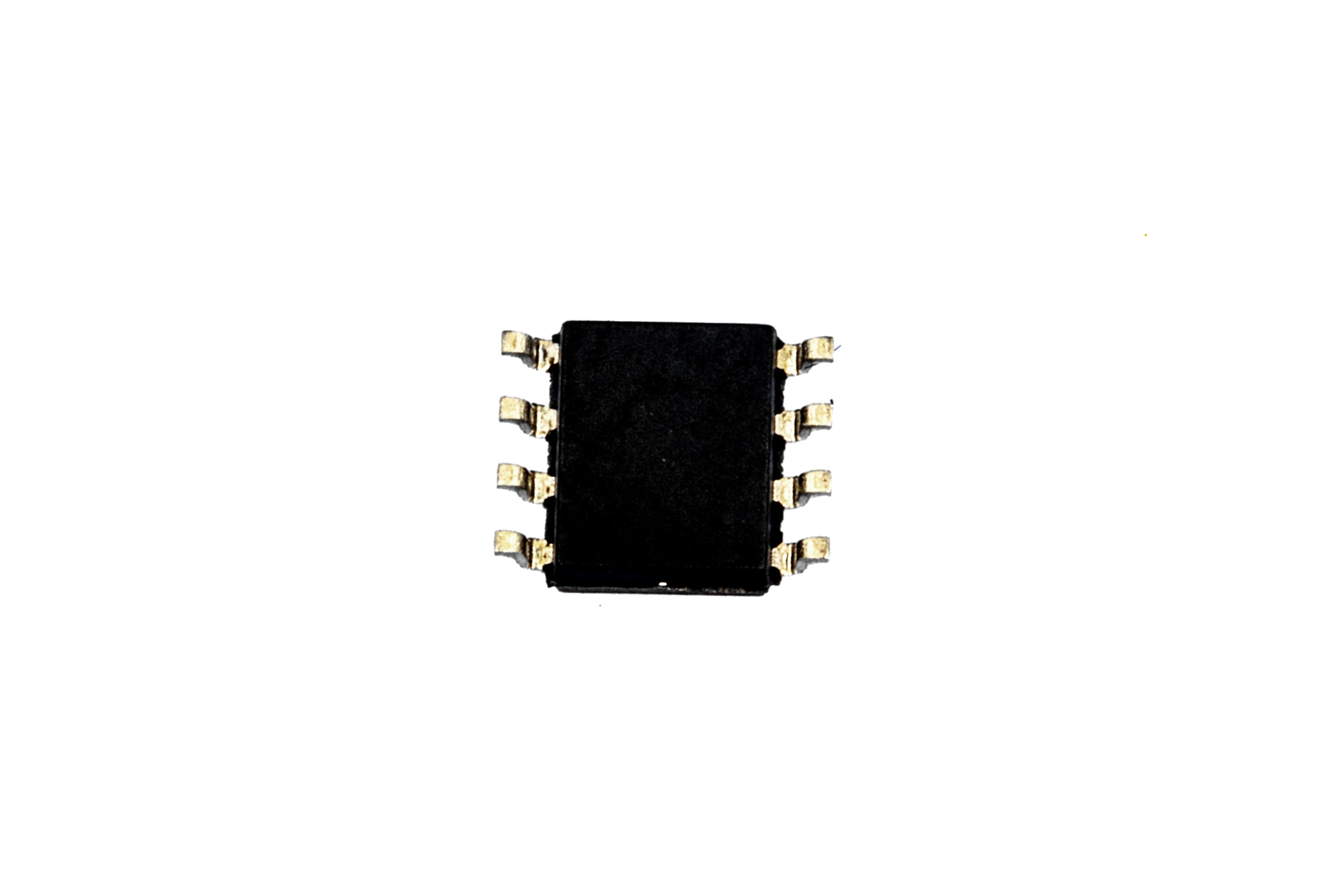

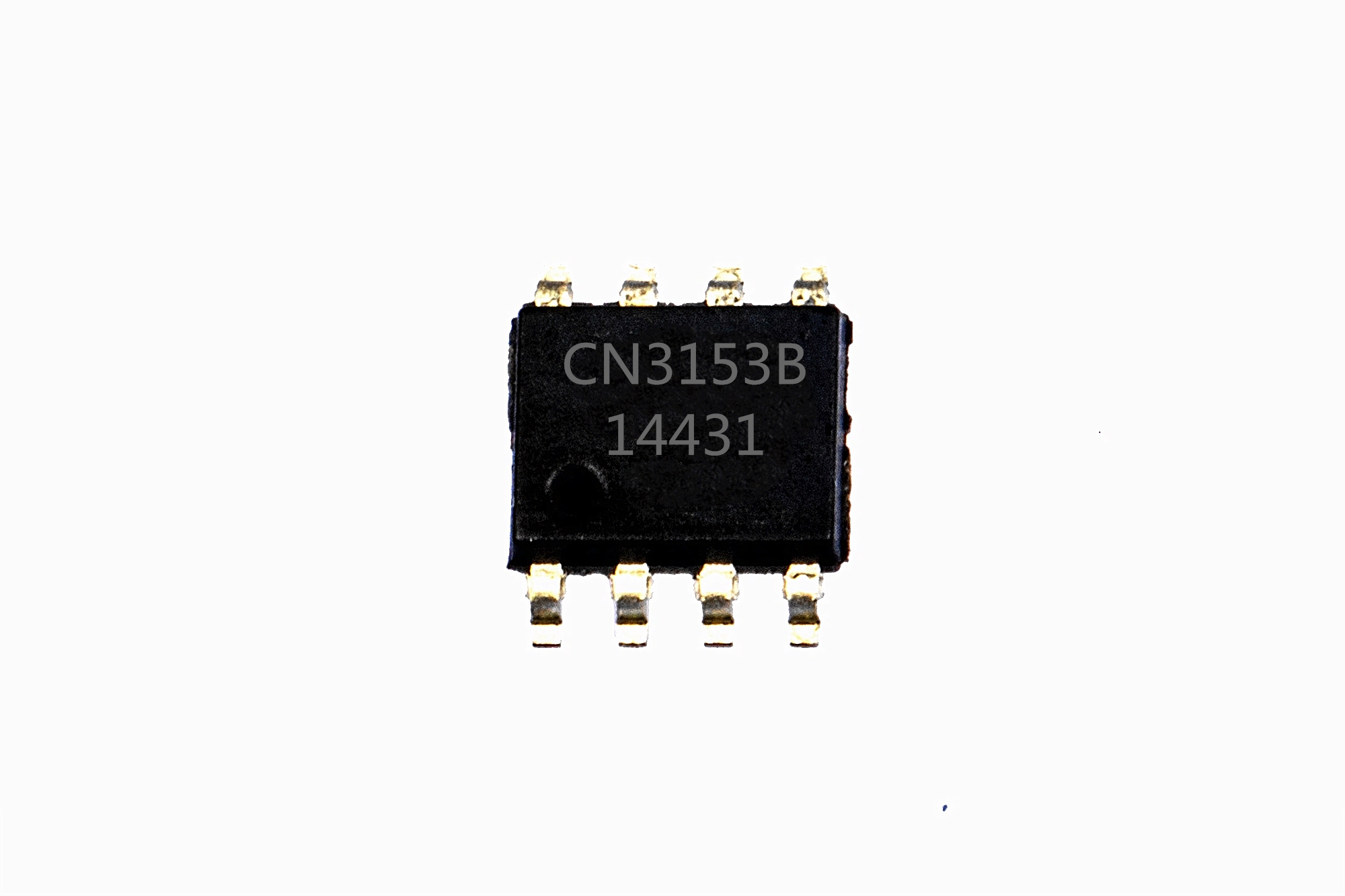

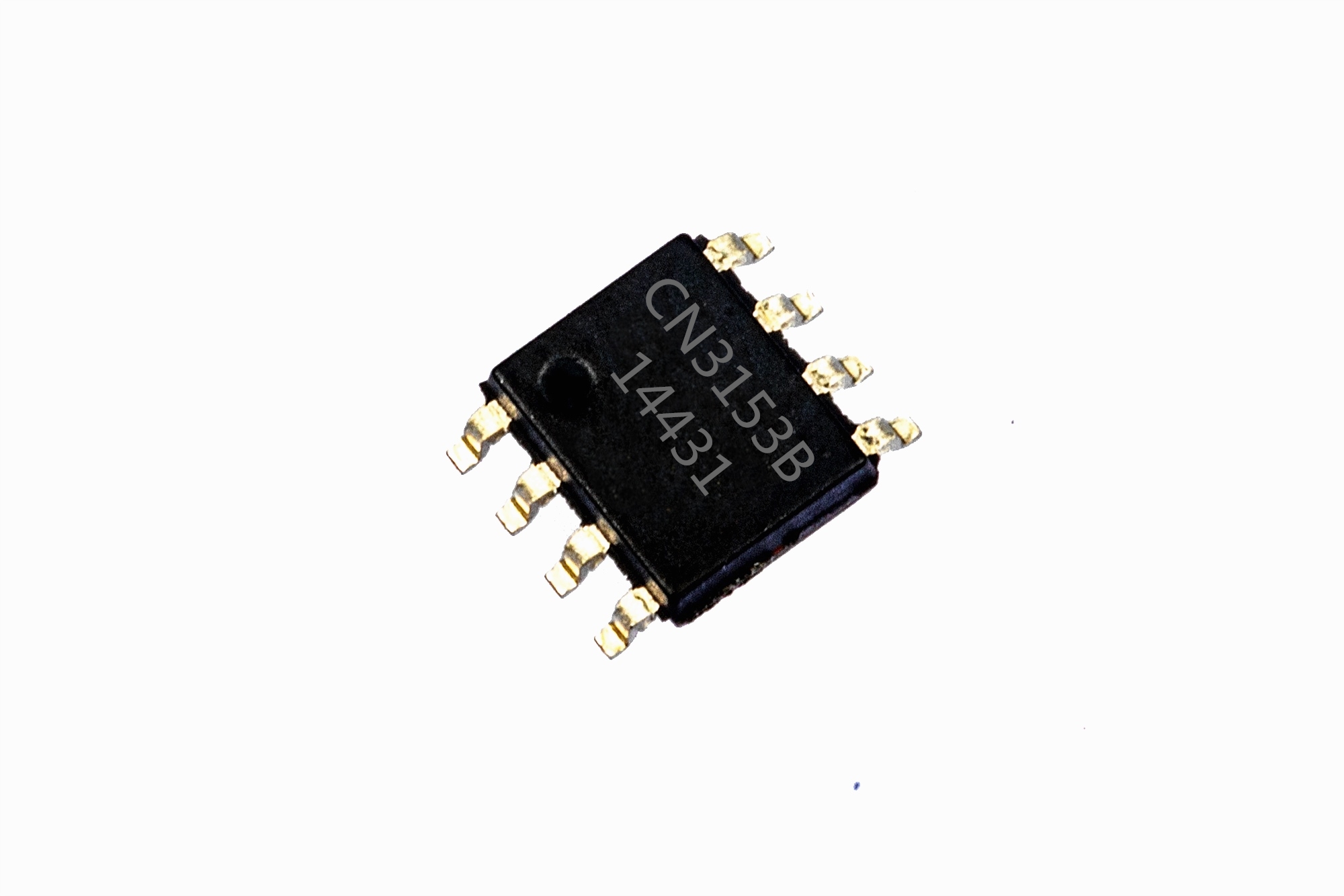

CN3153B采用8管腳小外形封裝(SOP8)。

應用：

l  電子煙

l  數碼相機

l  移動電源

l  電子詞典

l  便攜式設備

l  各種充電器

特點：

l  片內功率晶體管

l  不需要外部阻流二極管和電流檢測電阻

l  為了激活深度放電的電池，在電池電壓較低時采用涓流充電模式

l  涓流充電電流可選擇為恒流充電電流的10%或100%

l  可作為電壓源使用

l  電池短路保護

l  恒壓充電電壓可通過一個外部電阻向上調節

l  最大恒流充電電流：500mA

l  采用恒流/恒壓/恒溫模式充電，既可以使充電電流最大化，又可以防止芯片過熱

l  電源電壓掉電時自動進入低功耗的睡眠模式

l  充電狀態和充電結束狀態指示輸出

l  C/10充電結束

l  自動再充電

l  產品無鉛，滿足rohs，不含鹵素
