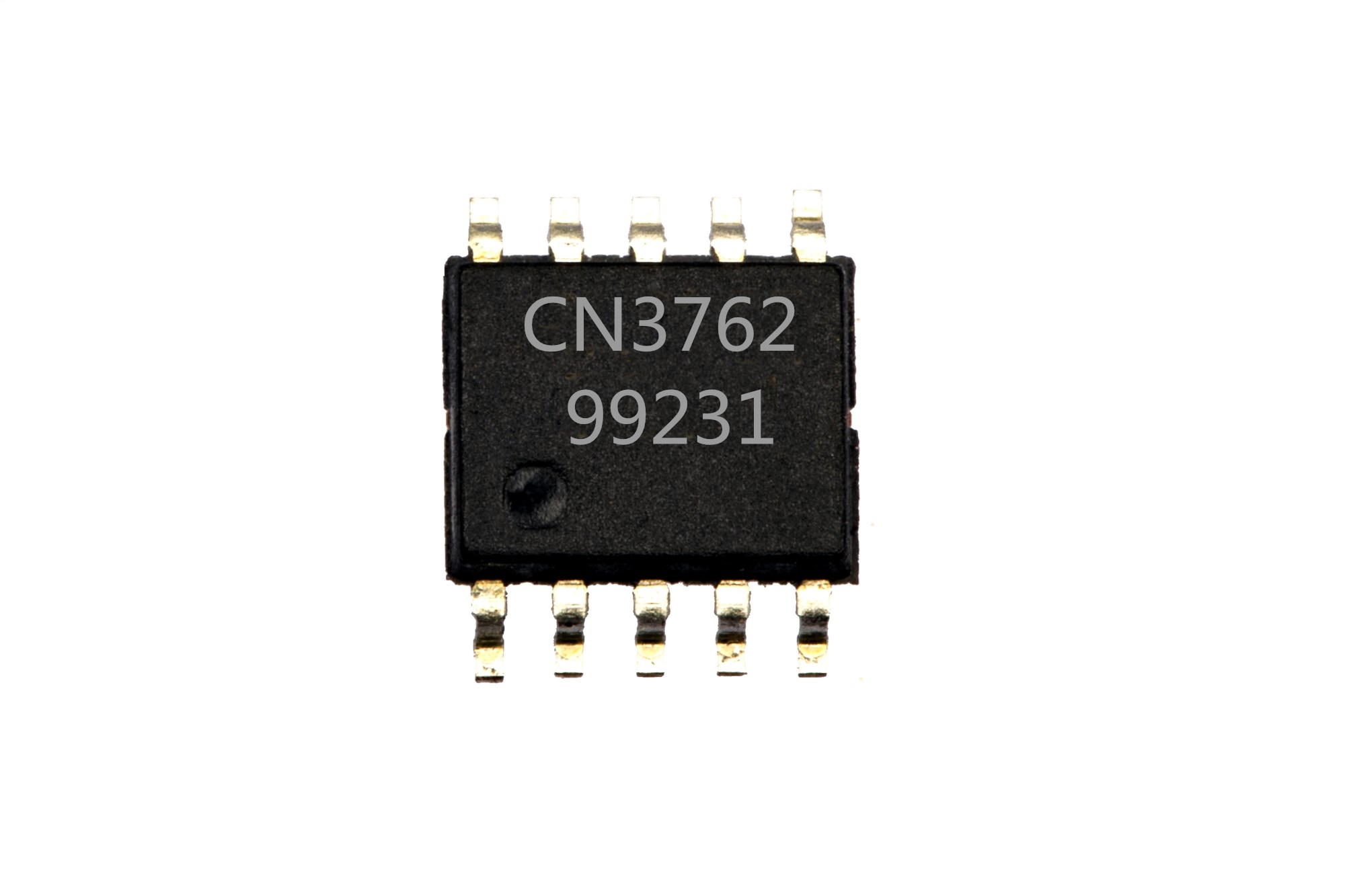

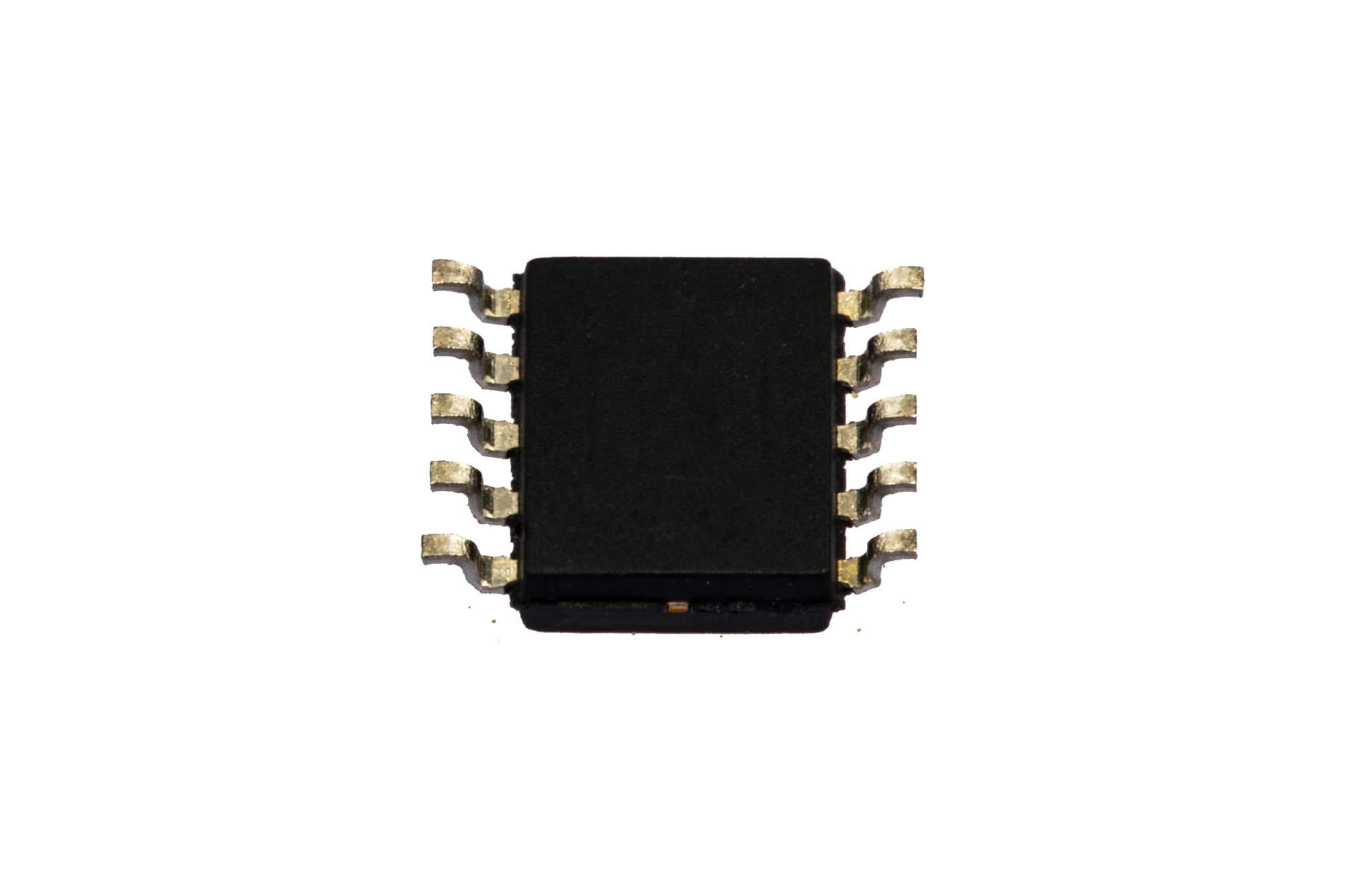

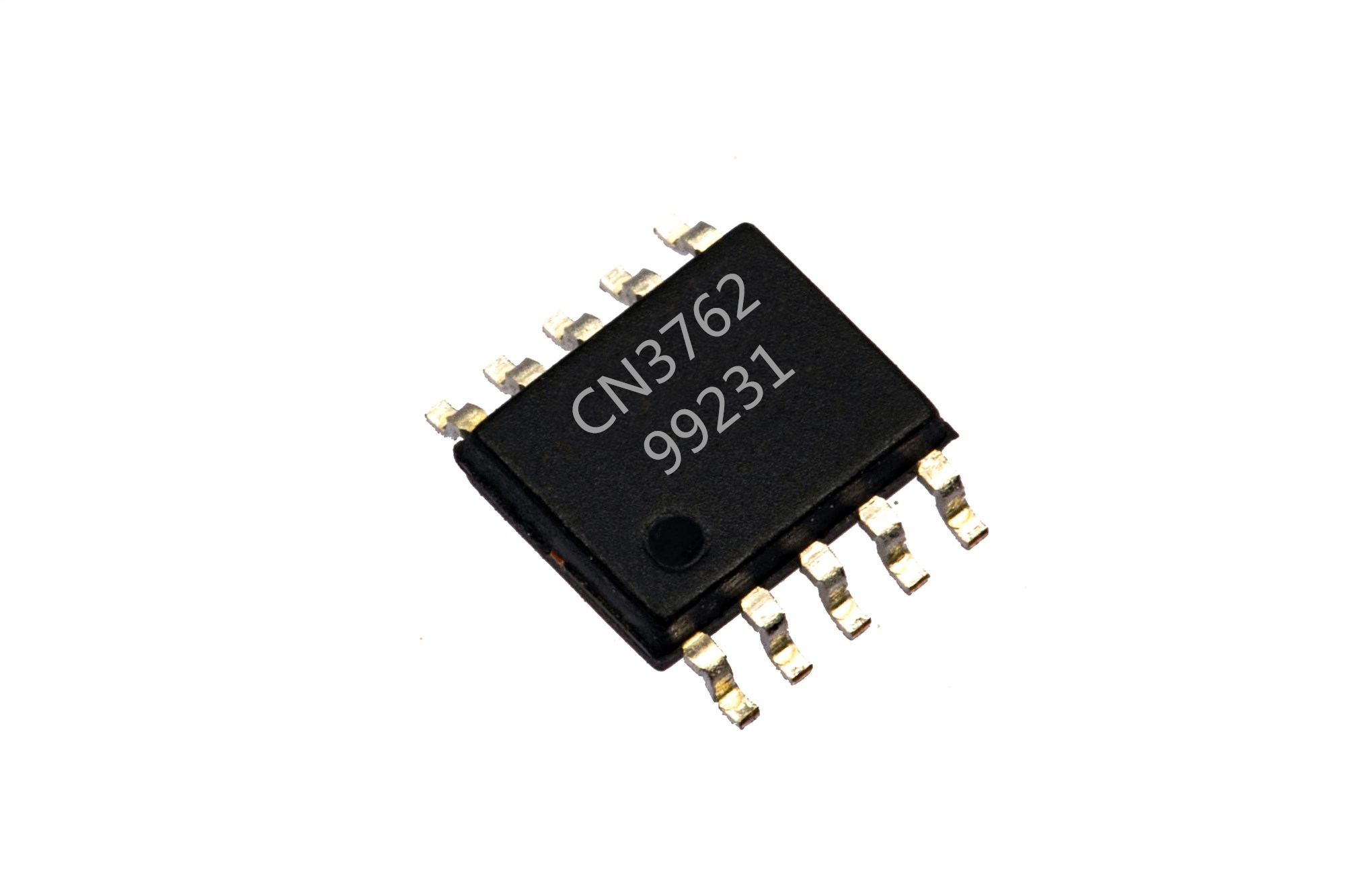

產品展示

產品參數

主要功能：4A兩節鋰電池充電管理集成電路

工作模式：開關式

電池種類：鋰電池

電池?cái)?shù)量：2

輸出電壓范圍：0V-8.4V

輸入電壓范圍：6.6V-30V

最大充電電流：4A

工作電流：1mA

太陽能供電：否

熱調制：否

封裝形式：SSOP10

開關頻率：300kHz

內置功率管：否

概述:

CN3762是PWM降壓模式兩節鋰電池充電管理集成電路，獨立對兩節鋰電池充電進行管理，具有封裝外形小，外圍元器件少和使用簡單等優點。

CN3762具有涓流，恒流和恒壓充電模式，非常適合鋰電池充電管理。在恒壓充電模式，CN3762將電池電壓調制在8.4V，也可以通過一個外部電阻向上調整；在恒流充電模式，充電電流通過一個外部電阻設置。

對于深度放電的鋰電池，當電池電壓低于恒壓充電電壓的66.5%(典型值)時，CN3762用所設置的恒流充電電流的17.5%對電池進行涓流充電。在恒壓充電階段，充電電流逐漸減小，當充電電流降低到恒流充電電流的16%時，充電結束。在充電結束狀態，如果電池電壓下降到恒壓充電電壓的95.5%，自動開始新的充電周期。當輸入電源掉電或者輸入電壓低于電池電壓時，CN3762自動進入睡眠模式。

其它功能包括輸入低電壓鎖存，電池端過壓保護和充電狀態指示等。

CN3762采用10管腳SSOP封裝。

應用:

l 手持設備

l 備用電池應用

l 便攜式工業和醫療儀器

l 電動工具

l 獨立電池充電器

特點:

l 寬輸入電壓范圍：6.6V 到30V

l 對兩節鋰電池完整的充電管理

l 充電電流可達4A
