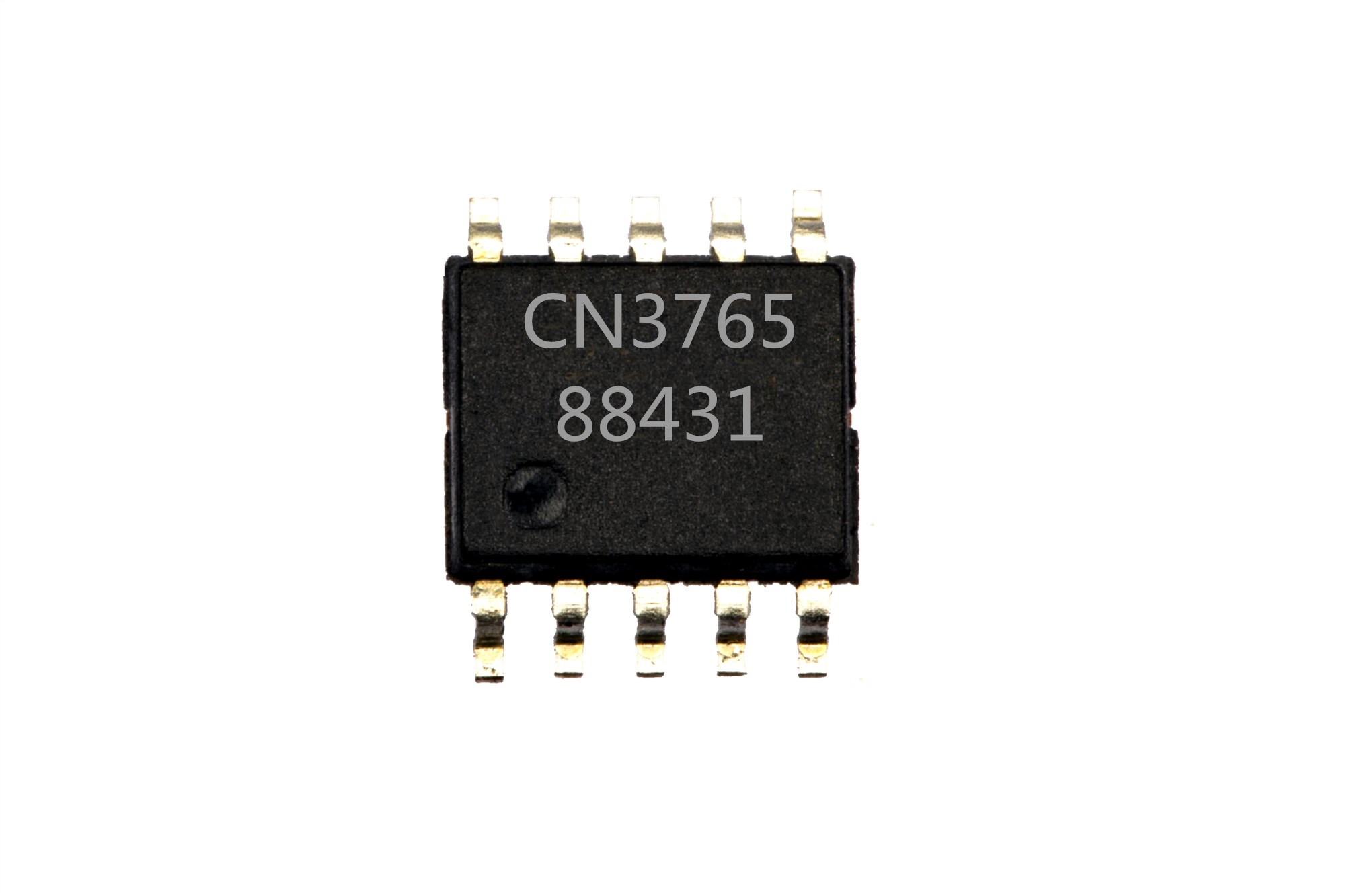

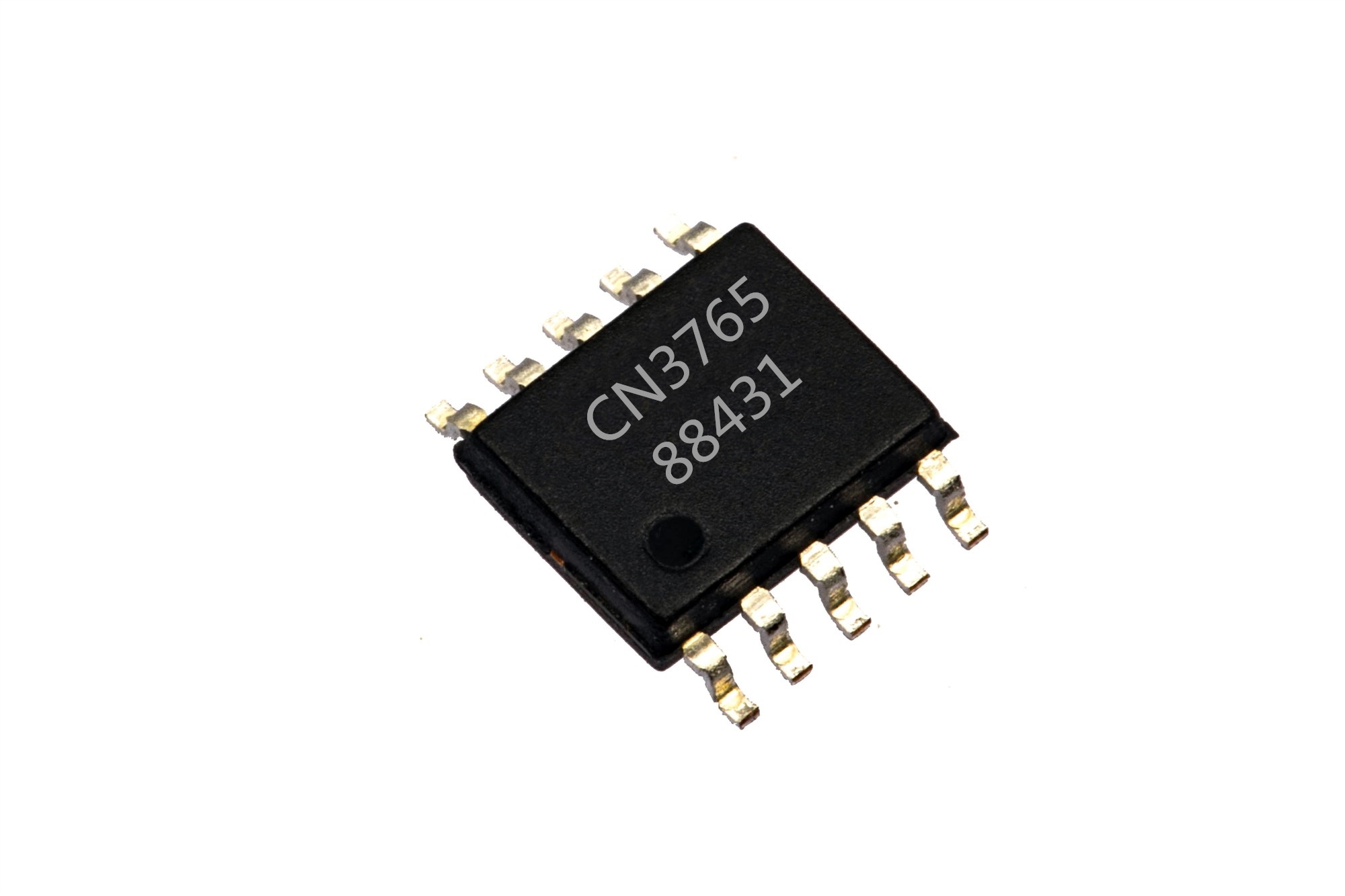

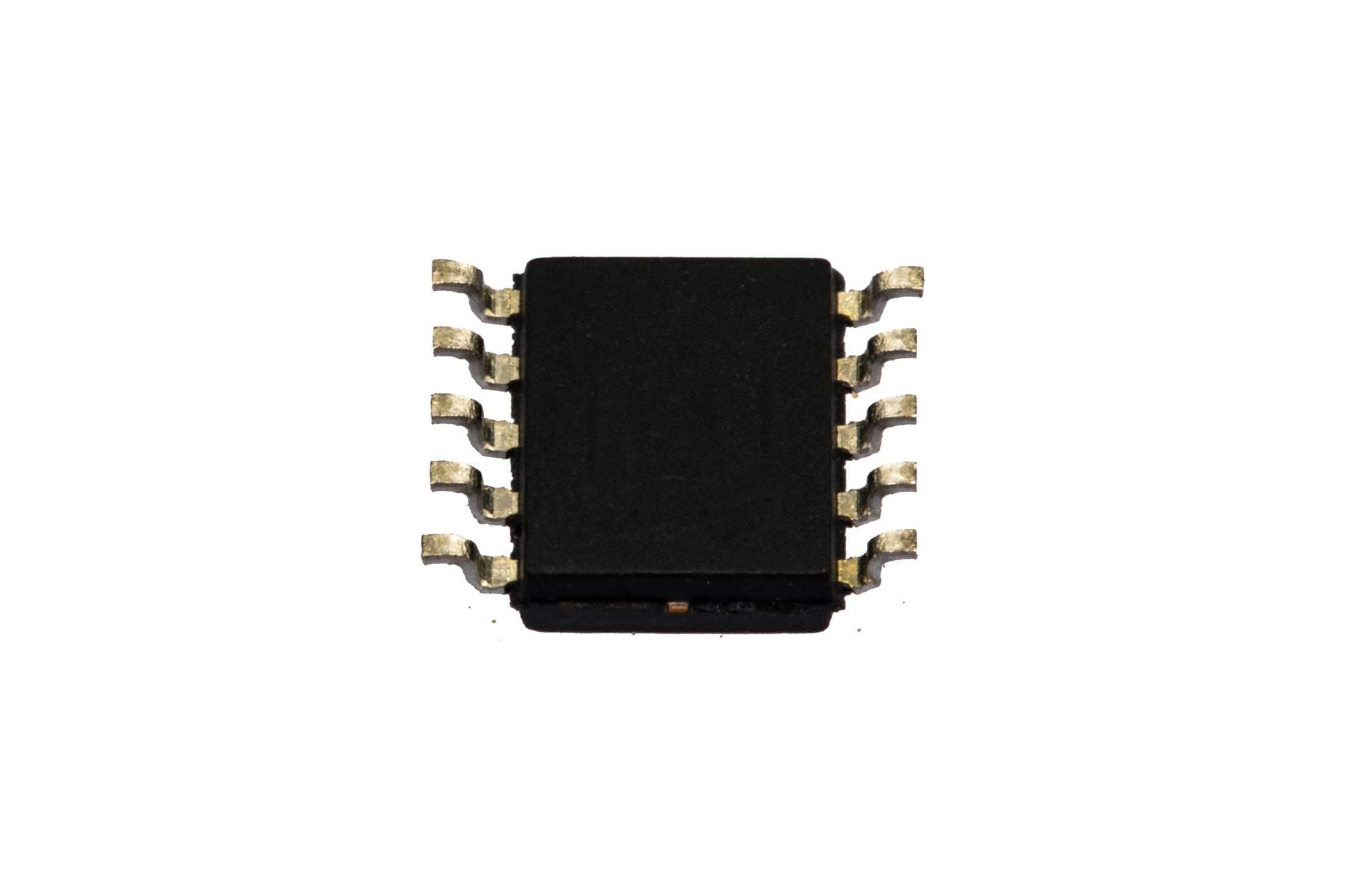

產品展示

產品參數

主要功能：PWM降壓模式多類型電池充電管理集成電路，獨立對多種電池充電進行管理

工作模式：開關式

電池種類：單節或多節鋰電池，磷酸鐵鋰電池或鈦酸鋰電池

輸出電壓范圍：0V-25V

輸入電壓范圍：6.6V-30V

最大充電電流：4A

工作電流：1mA

太陽能供電：否

熱調制：否

封裝形式：SSOP10

開關頻率：310kHz

內置功率管：否

概述:

CN3765是PWM降壓模式多類型電池充電管理集成電路，獨立對多種電池充電進行管理，具有封裝外形小，外圍元器件少和使用簡單等優點。

CN3765具有涓流，恒流和恒壓充電模式，非常適合鋰電池，磷酸鐵鋰電池和鈦酸鋰電池充電管理。在恒壓充電模式，CN3765將電池電壓調制在外部反饋電阻所設置的電壓；在恒流充電模式，充電電流通過一個外部電阻設置。

對于深度放電的鋰電池，當電池電壓低于恒壓充電電壓的66.5%(典型值)時，CN3765用所設置的恒流充電電流的17.5%對電池進行涓流充電。在恒壓充電階段，充電電流逐漸減小，當充電電流降低到恒流充電電流的16%時，充電結束。在充電結束狀態，如果充電電流再上升到恒流充電電流的58.8%以上，自動開始新的充電周期。當輸入電源掉電或者輸入電壓低于電池電壓時，CN3765自動進入睡眠模式。

其它功能包括輸入低電壓鎖存，電池端過壓保護和充電狀態指示等。

CN3765采用10管腳SSOP封裝。

應用:

l 手持設備

l 備用電池應用

l 便攜式工業和醫療儀器

l 電動工具

l 鋰電池，磷酸鐵鋰電池和鈦酸鋰電池充電

特點:

l 可對單節，多節鋰電池，磷酸鐵鋰電池或鈦酸鋰電池完整的充電管理

l 寬輸入電壓范圍：6.6V 到30V

l 電池沒有連接時，可作為恒壓源使用
