產品參數

主要功能：PFM升壓型三節鋰電池充電控制集成電路

工作模式：開關式

電池種類：鋰離子電池

電池數量：3

輸出電壓范圍：0-12.6V

輸入電壓范圍：2.75V-6.5V

工作電流：280uA

太陽能供電：是

熱調制：否

封裝形式：SOP8

最大輸出功率：35W

內置功率管：否

概述：

CN3303是一款工作于2.75V到6.5V的PFM升壓型三節鋰電池充電控制集成電路。 CN3303采用恒流和準恒壓模式(Quasi-CV^TM)對電池進行充電管理，內部集成有基準電壓源，電感電流檢測單元，電池電壓檢測電路和片外場效應晶體管驅動電路等，具有外部元件少，電路簡單等優點。

當接通輸入電源后，CN3303進入充電狀態，控制片外N溝道MOSFET導通，電感電流上升，當上升到外部電流檢測電阻設置的上限時，片外N溝道MOSFET截止，電感電流下降，電感中的能量轉移到電池中。當電感電流下降到外部電流檢測電阻設置的下限時，片外N溝道MOSFET再次導通，如此循環。當BAT管腳電壓第一次達到內部設置的12.6V(典型值)時，CN3303進入準恒壓充電模式，以較小電流對電池充電。在準恒壓模式，當BAT管腳電壓達到12.6V時，充電過程結束，片外N溝道MOSFET保持截止狀態。當BAT管腳電壓下降到再充電閾值時，CN3303再次進入充電狀態。CN3303最高工作頻率可達1MHz。

當電池電壓低于輸入電壓或電池短路時，CN3303在片外N溝道MOSFET和P溝道MOSFET的共同作用下，用較小電流繼續對電池充電，對電池起到保護作用。

其他功能包括芯片使能輸入，管芯過溫保護和狀態指示輸出端等。

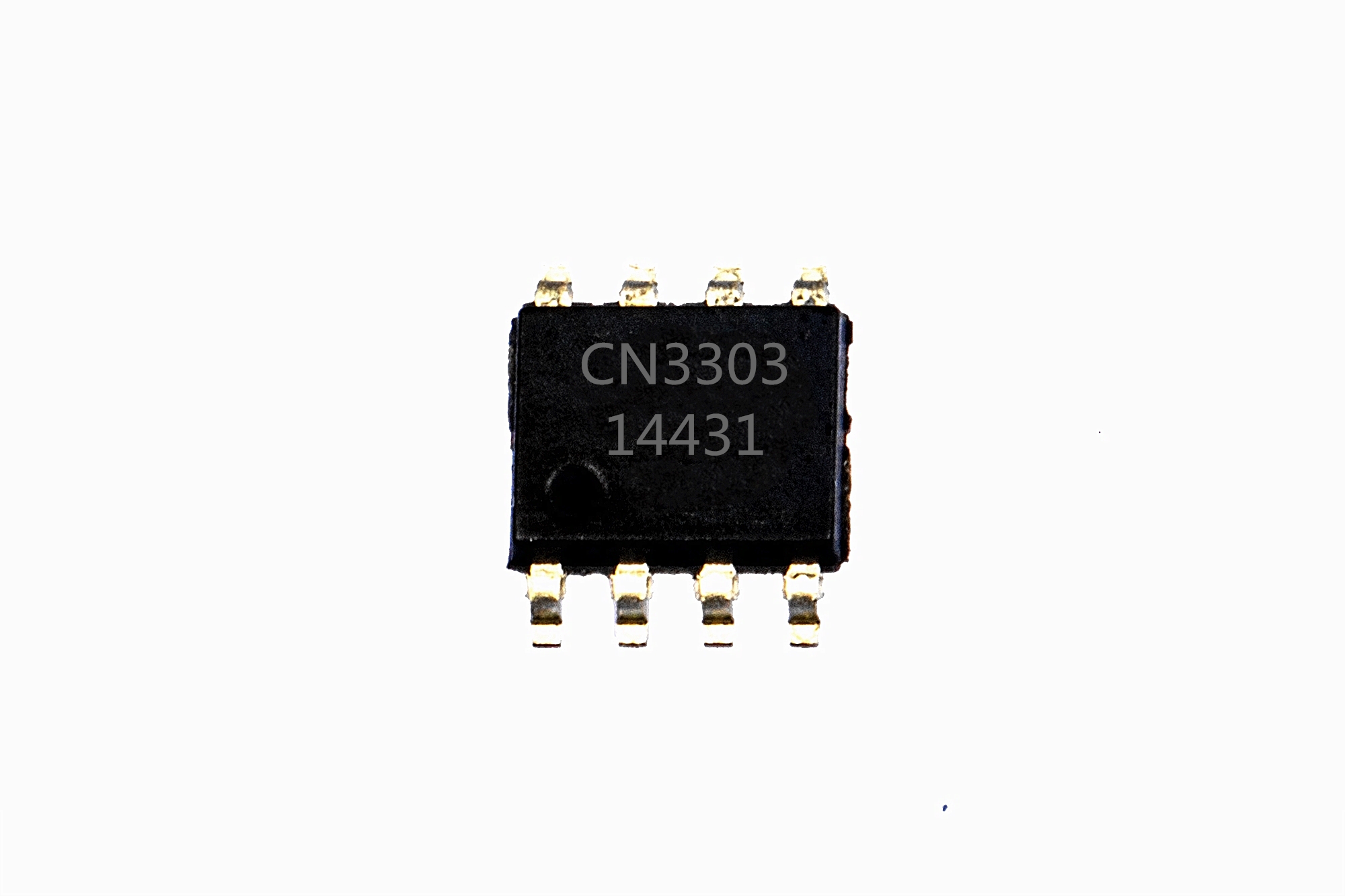

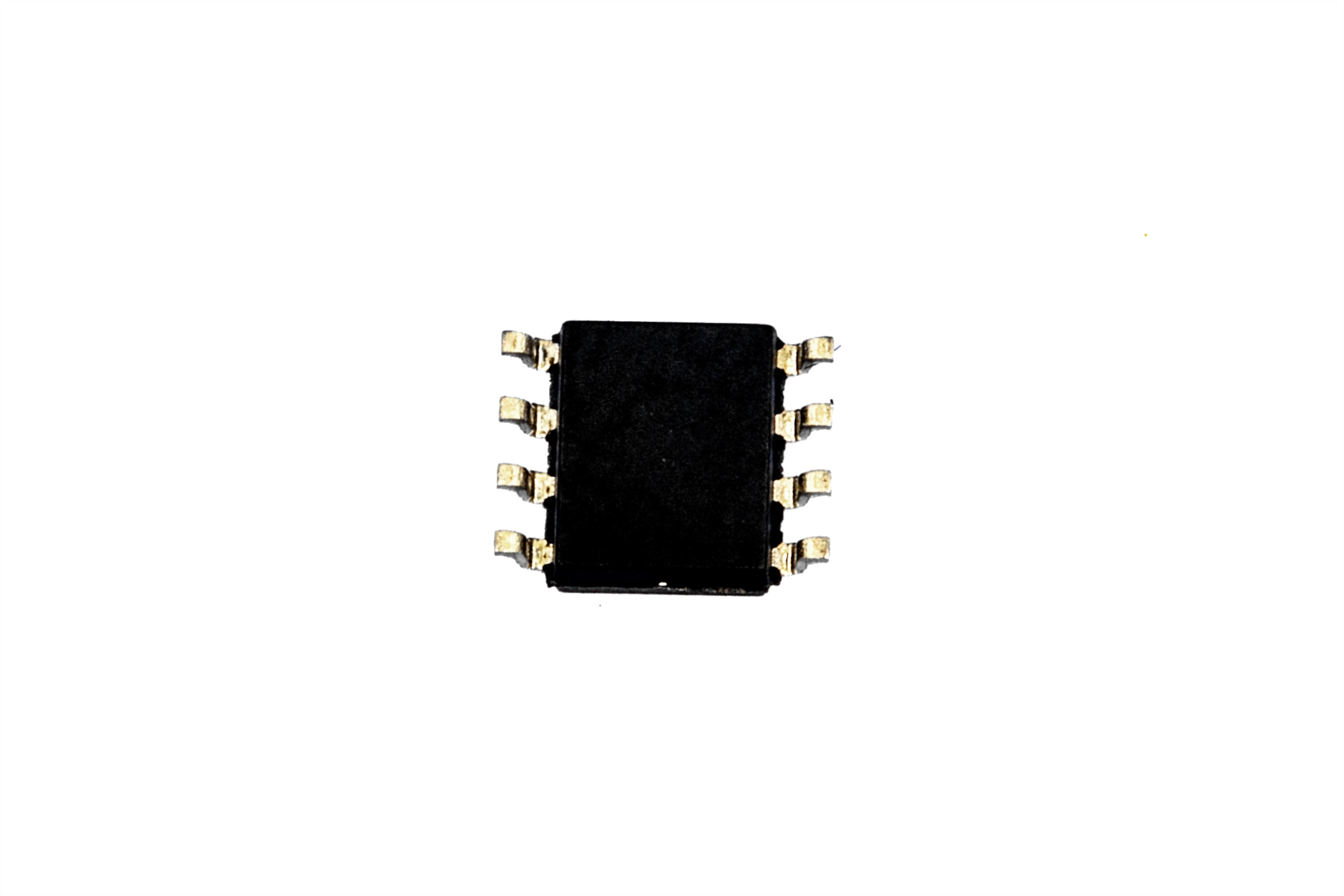

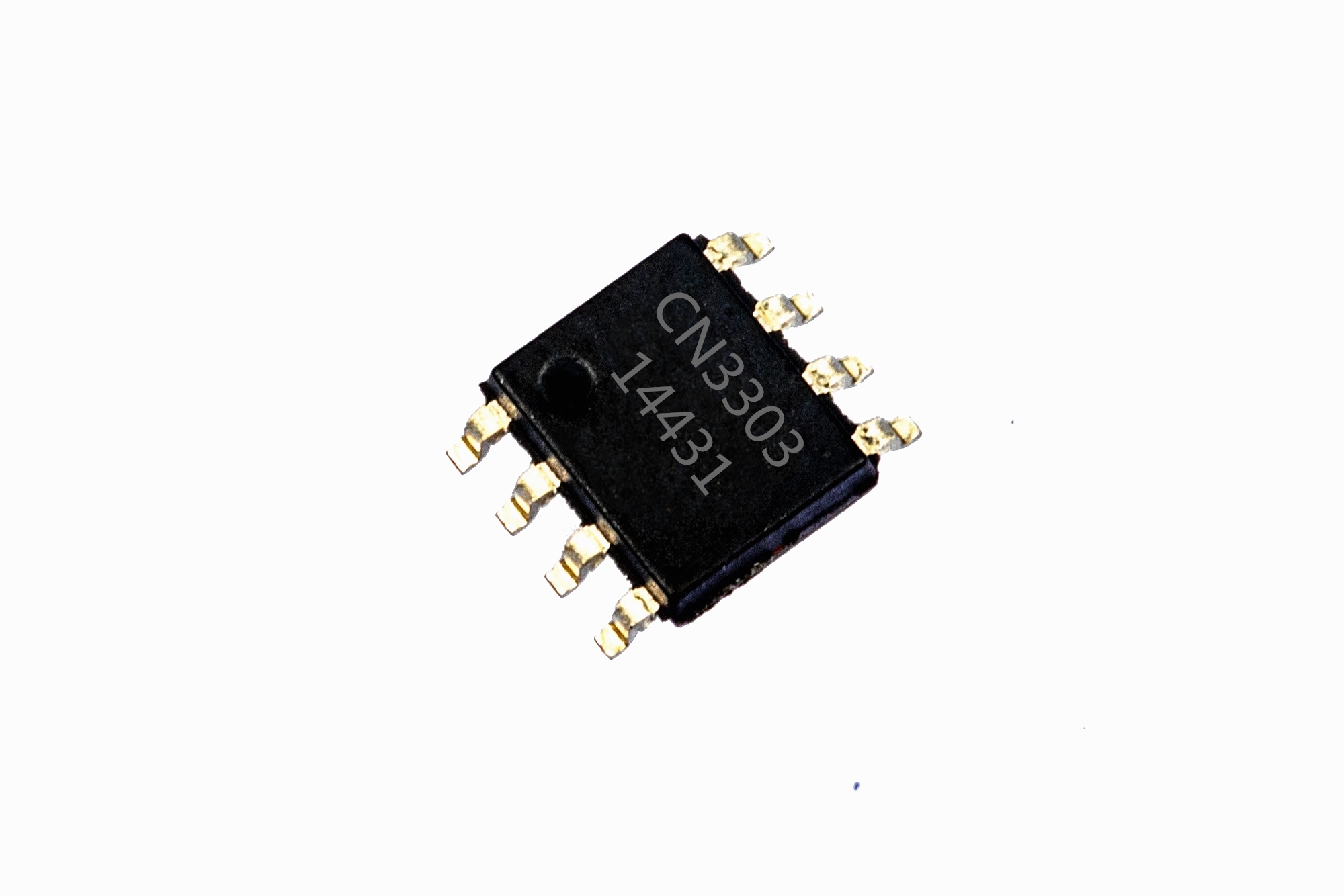

CN3303采用8管腳的SOP8封裝。



應用：

l  三節鋰電池充電控制

l  筋膜槍

l  音響

l  獨立充電器

特點：

l  輸入電壓范圍：2.75V 到 6.5V

l  工作電流：280微安@VIN=5V

l  輸入電源自適應功能

l  支持太陽能供電

l  電感電流檢測

l  高達1MHz開關頻率

l  準恒壓充電模式補償電池內阻和電池連接線電阻產生的電壓損失

l  自動再充電功能

l  高達35W輸出功率

l  當電池電壓低于輸入電壓或者電池短路時，以較小電流充電。

l  芯片使能輸入端

l  管芯過溫保護

l  電池端過壓保護

l  狀態指示輸出

l  工作溫度范圍：－40℃到85℃

l  8管腳SOP8封裝

l  產品無鉛，滿足rohs指令要求，不含鹵素
