產品參數

主要功能：用于微處理的電源和電池電壓的監測

輸出電壓范圍：1.15V-6V

輸入電壓范圍：1.15V-6V

工作電流：52uA（VCC=5V）

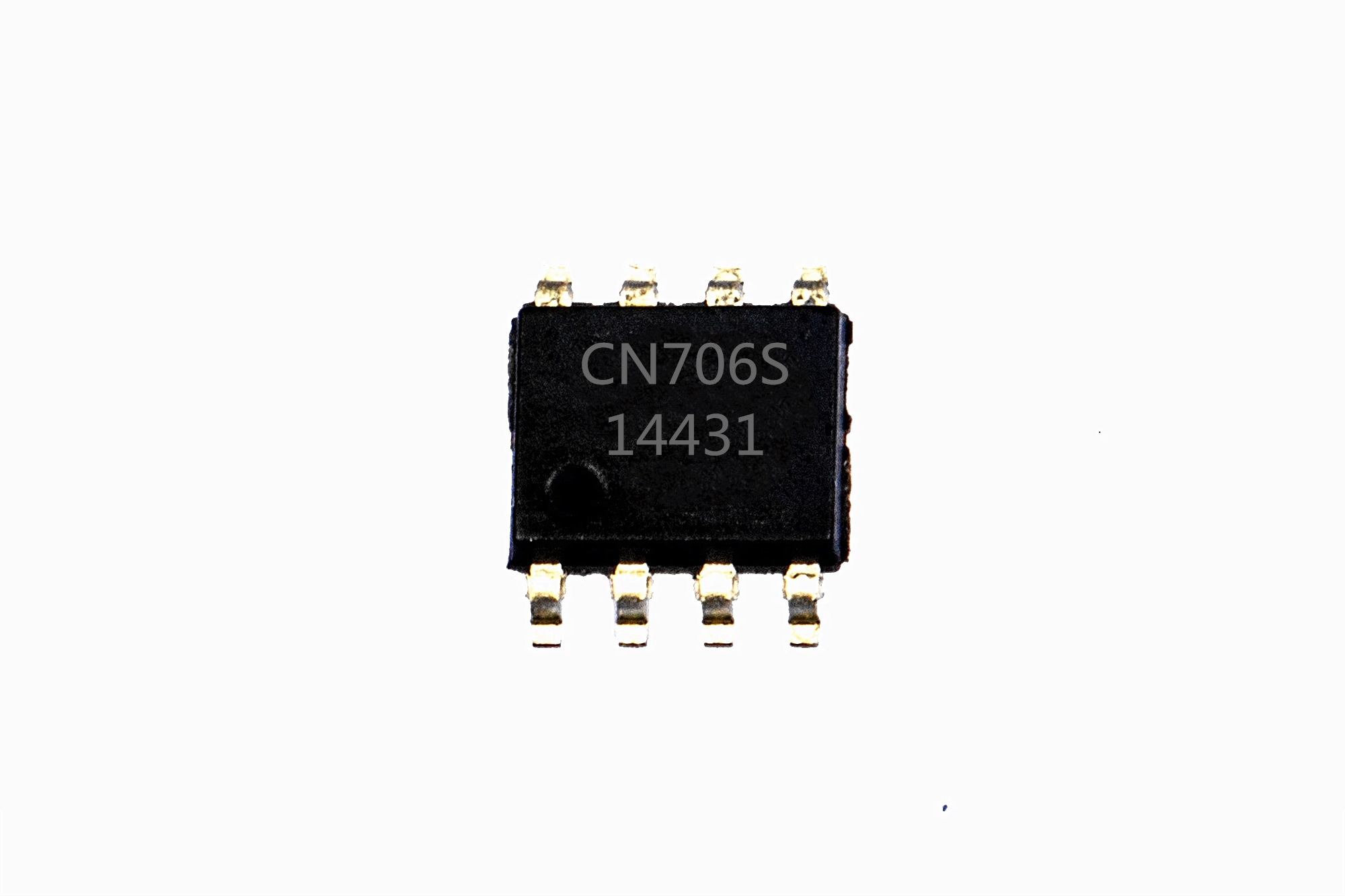

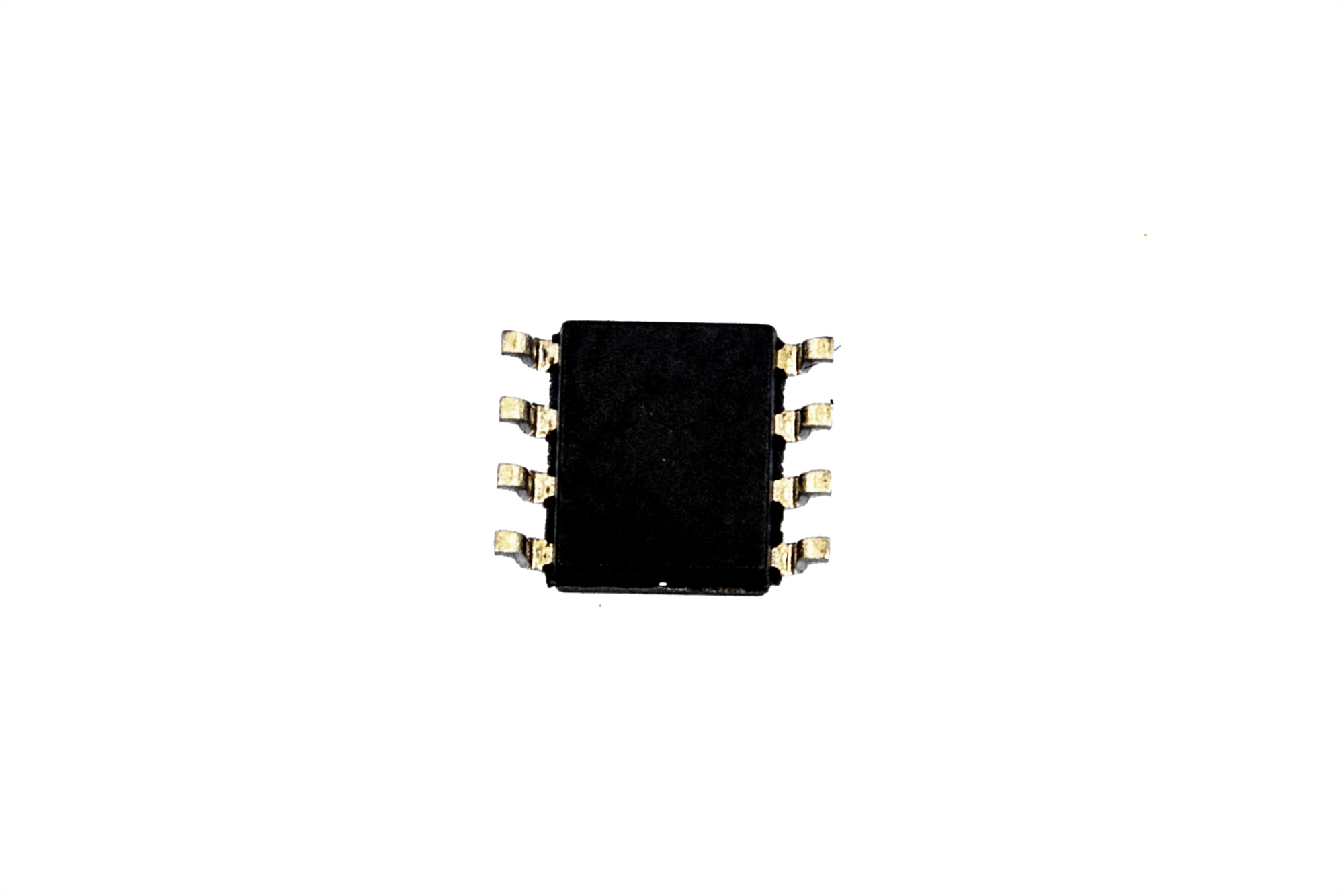

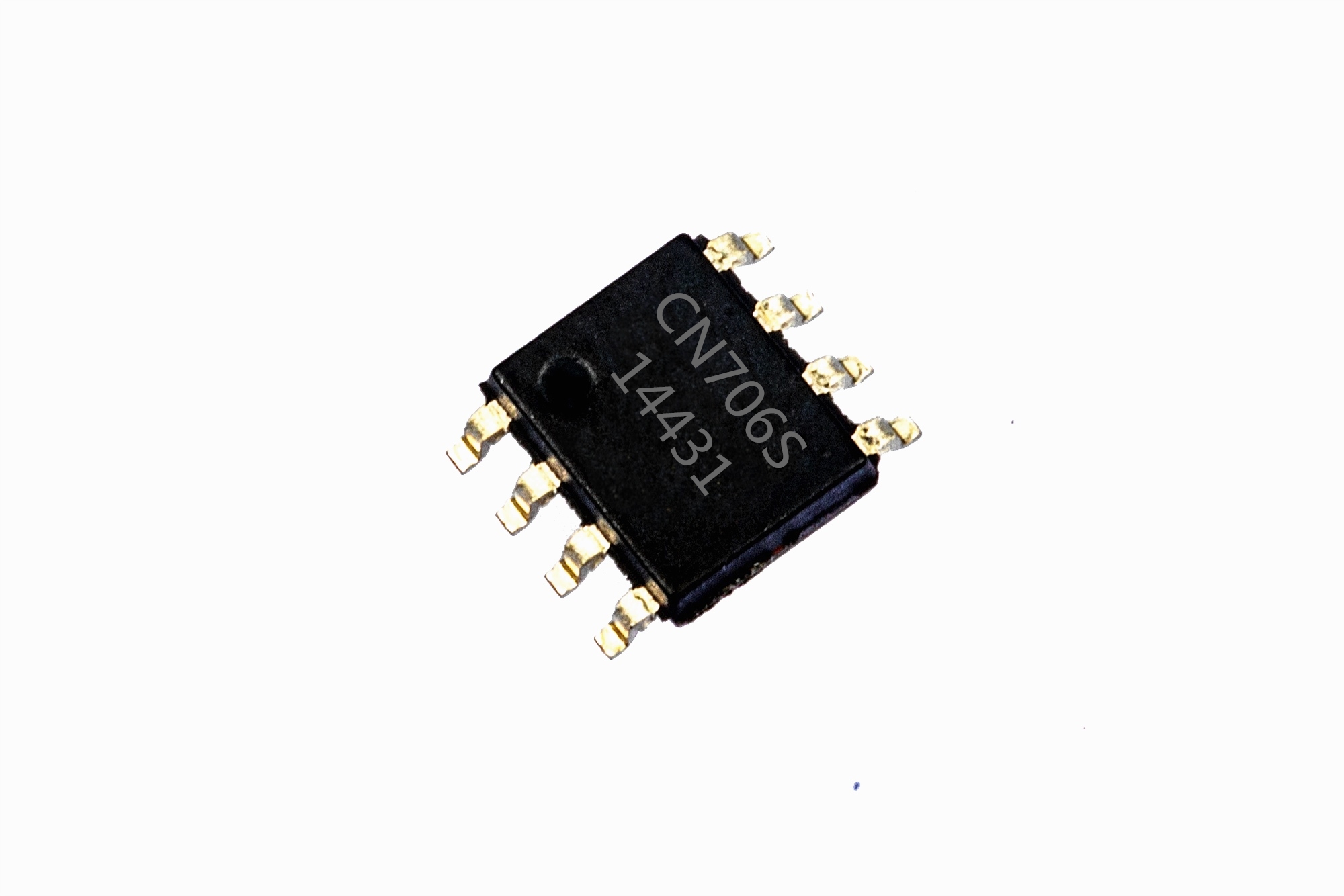

封裝形式：SOP8

延時：200ms

復位閾值：低復位，2.93V

看門狗：是

概述：

CN705/706/707/708/813系列微處理器復位電路主要用于微處理的電源和電池電壓的監測。CN705/706/707/708/813系列電路集成有微處理器復位電路、看門狗電路、手動復位電路和一個閾值為1.22伏的電源掉電電壓比較器。本系列電路降低了系統的復雜性和外圍元器件的數目，提高了系統的可靠性。

CN705/706/707/708/813系列微處理器復位電路提供幾種功能選擇。每個器件都能在電源電壓低于復位閾值時產生一個復位信號。此外，CN705/706/813 還有一個定時為1.6秒的獨立看門狗電路；CN707/708同時提供低有效和高有效的復位信號，但是沒有看門狗電路。CN813除了提供高電平有效的復位信號外，其它功能與CN705/706完全一樣。

CN705/706/707/708/813系列微處理器復位電路非常適合應用于汽車電子，計算機，控制器和智能儀表等領域。本系列所有器件都提供8腳雙列直插封裝（DIP8）和8腳小外形封裝（SOP8）。



應用于：

l  計算機

l  控制器

l  智能儀器

l  汽車系統

特點：

l  復位信號在電源電壓低至1.15伏時仍能維持可靠輸出

l  精確的電壓監測功能，復位閾值從2.6伏到5.0伏，每0.1伏一檔

l  低工作電流：5V時典型值52微安

l  復位脈沖寬度典型值200毫秒

l  獨立的看門狗電路，定時時間典型值為1.6秒

l  提供電源掉電或者電池電壓過低比較器

l  與業界標準的705/706/707/708/813管腳排列、功能兼容

l  8腳雙列直插封裝（DIP8）和8腳小外形封裝（SOP8）
