產品參數

主要功能：用來監測電源電壓或電池電壓的微處理器復位電路

輸出類型：CMOS

輸出電壓范圍：1.15V-5.5V

輸入電壓范圍：1.15V-5.5V

工作電流：3V時典型值3.2μA

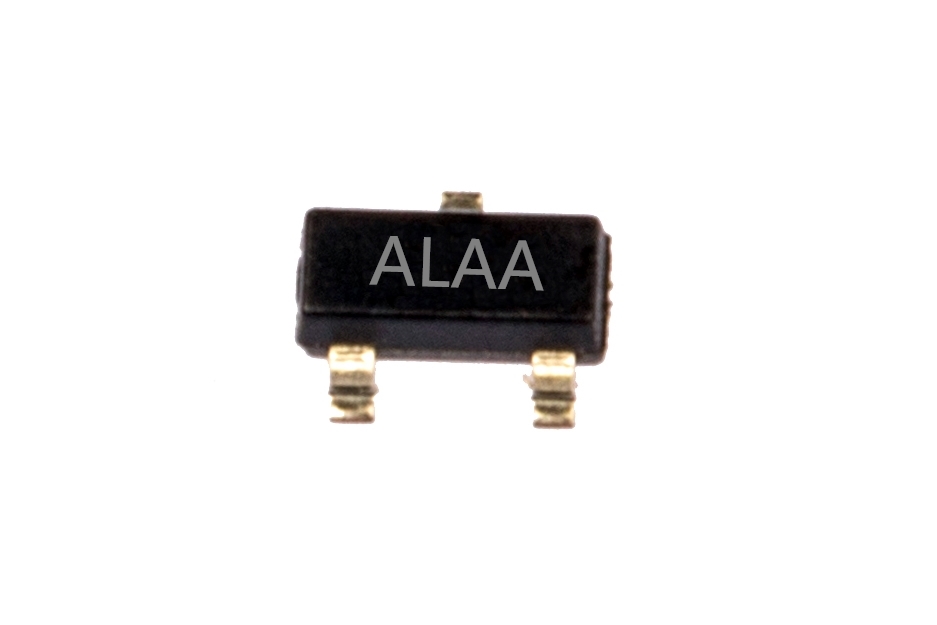

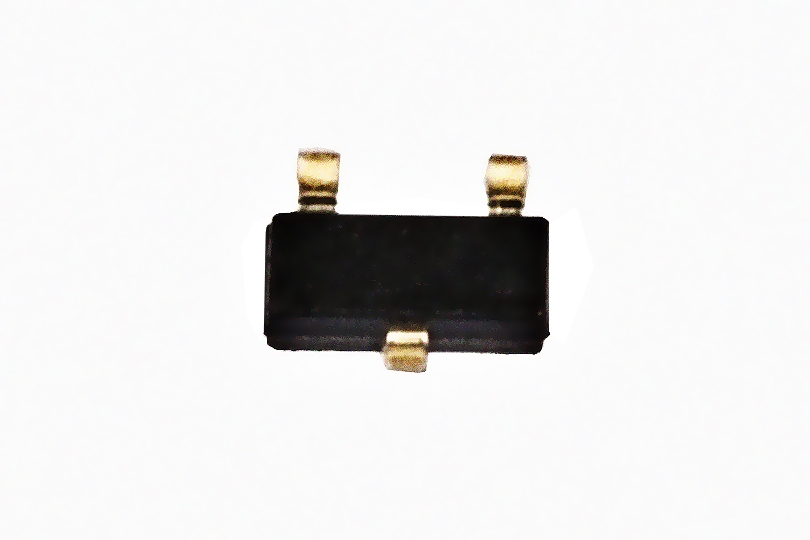

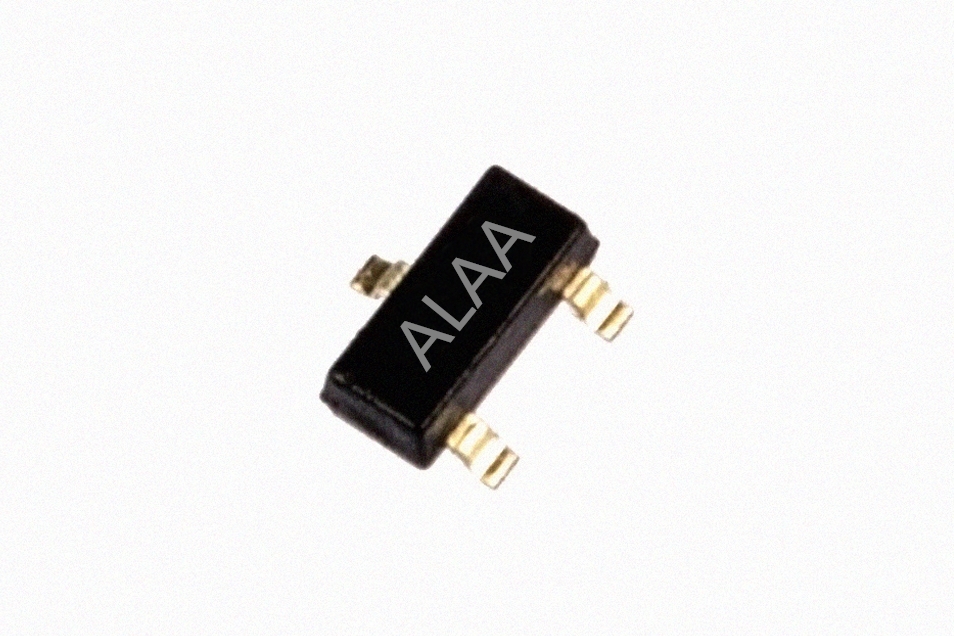

封裝形式：SOT23-3

延時：240ms

復位閾值：高復位，2.63V

看門狗：否

概述

CN803/809/810系列電路是用來監測電源電壓或電池電壓的微處理器復位電路。本系列電路不需要外圍器件，從而提高了系統的可靠性，降低了系統的成本。

本系列電路在被監測的電源電壓低于預先設置的復位閾值時，輸出有效的復位信號；當電源電壓上升到復位閾值以上時，在至少140毫秒的時間內復位信號還將維持有效。CN809/810提供CMOS復位輸出，CN803提供漏極開路輸出。CN803和CN809的復位輸出為低有效，CN810的復位輸出為高有效。在設計上保證短時間的電源突降不會影響復位輸出。在整個溫度范圍內，當電源電壓低至1.15V時仍能保證可靠輸出。

本系列器件采用3管腳的SOT23封裝。

應用

l  計算機

l  微控制器

l  智能儀表

l  便攜式或電池供電的設備

特點

l  精確的復位閾值：±2.5%

l  提供兩種復位輸出：
-CMOS輸出(CN809/CN810)

-漏極開路輸出(CN803)

l  最小140ms的復位脈沖寬度

l  低工作電流：3V時典型值3.2μA

l  復位信號在電源電壓低至1.15V時仍能維持可靠輸出

l  對短時間電源突降的過濾功能

l  工作溫度范圍：－40°C to +85°C

l  采用SOT23-3封裝
