產品參數

主要功能：監控電源電壓的微處理器復位芯片，內部集成有電壓檢測單元，定時器，看門狗和手動復位單元

輸出電壓范圍：1.8V-5.0V

輸入電壓范圍：1.8V-5.0V

工作電流：2.7uA@VCC低于復位閾值

封裝形式：SOT23-6

延時：200ms

復位閾值：2.63V

看門狗：是

概覽：

CN825系列集成電路是監控電源電壓的微處理器復位芯片，內部集成有電壓檢測單元，定時器，看門狗和手動復位單元。CN825系列器件減小了系統的復雜度，提高了系統的可靠性。

CN825系列在電源電壓低于復位閾值時產生復位信號。復位閾值在芯片內部固定，精度1%。看門狗定時器的定時時間是1.6秒。CN825系列芯片同時提供低有效復位輸出和高有效復位輸出。

CN825系列芯片非常適合于汽車電子，計算機，微控制器和智能儀器等應用。

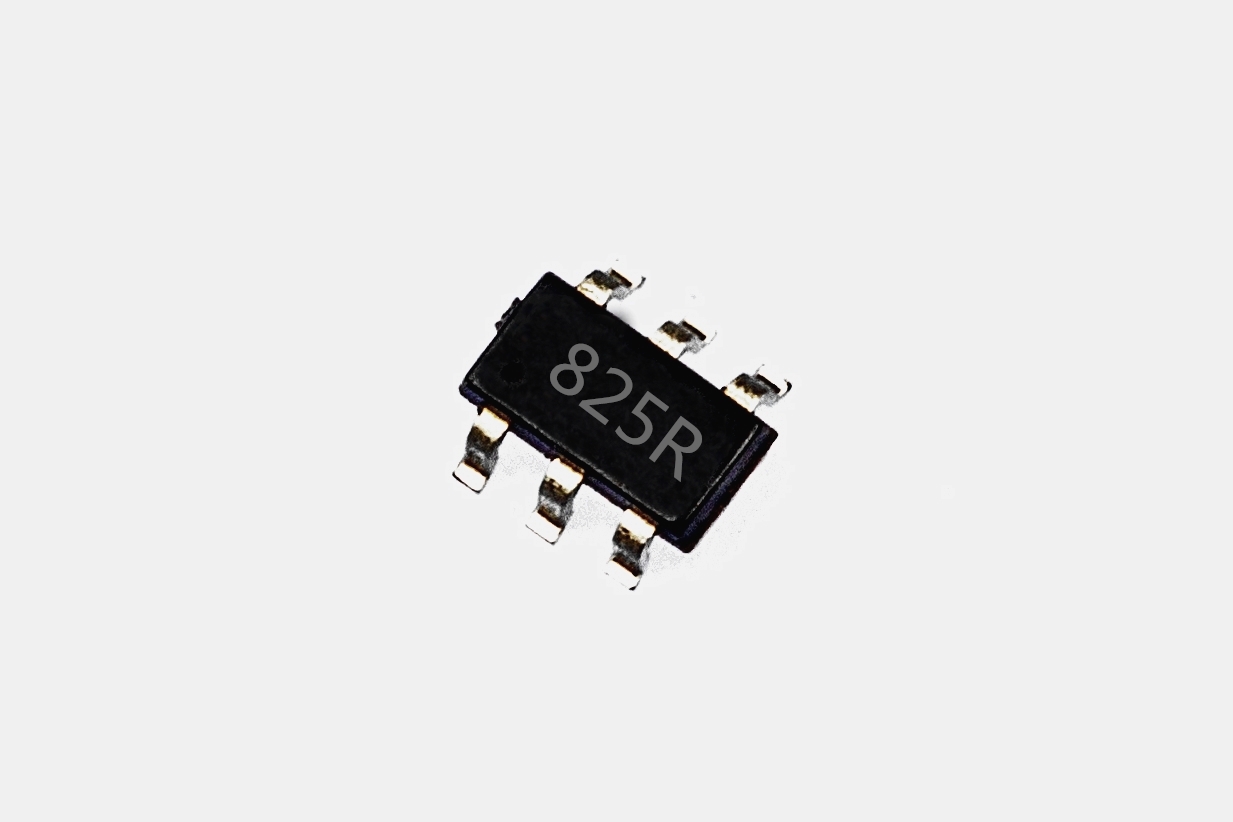

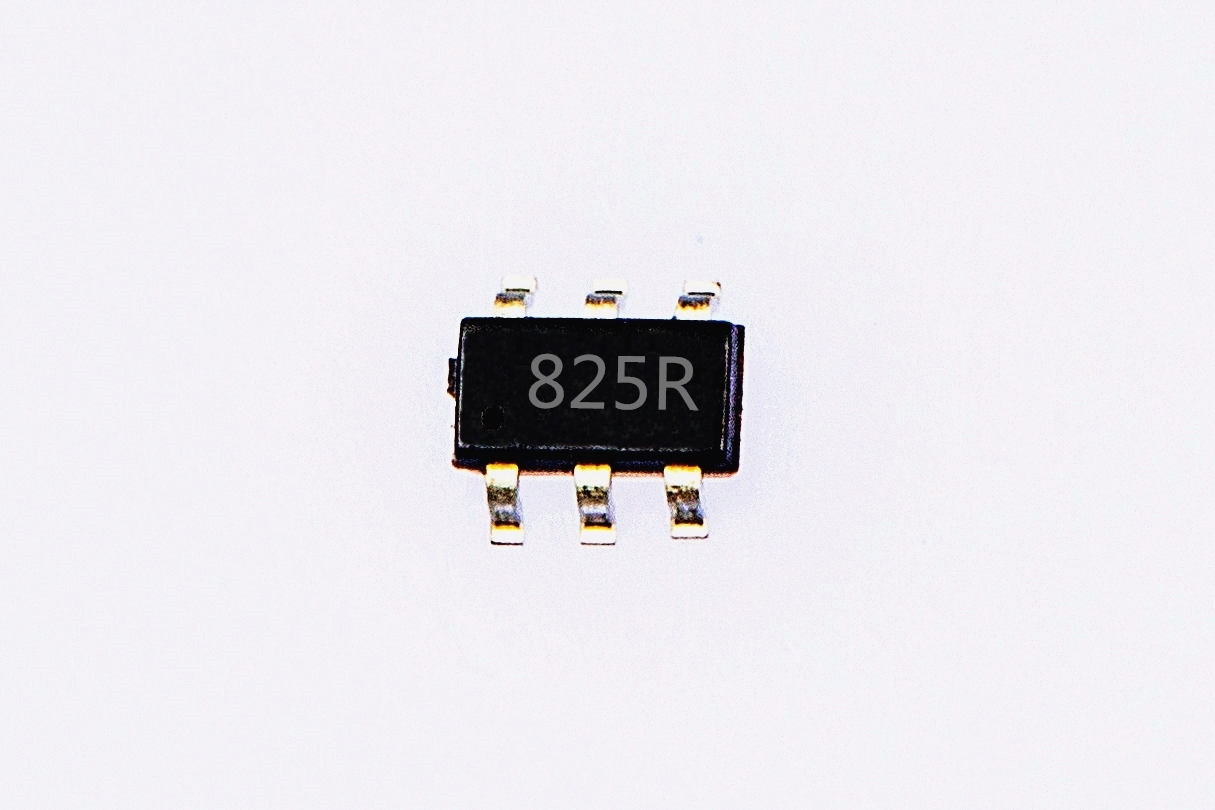

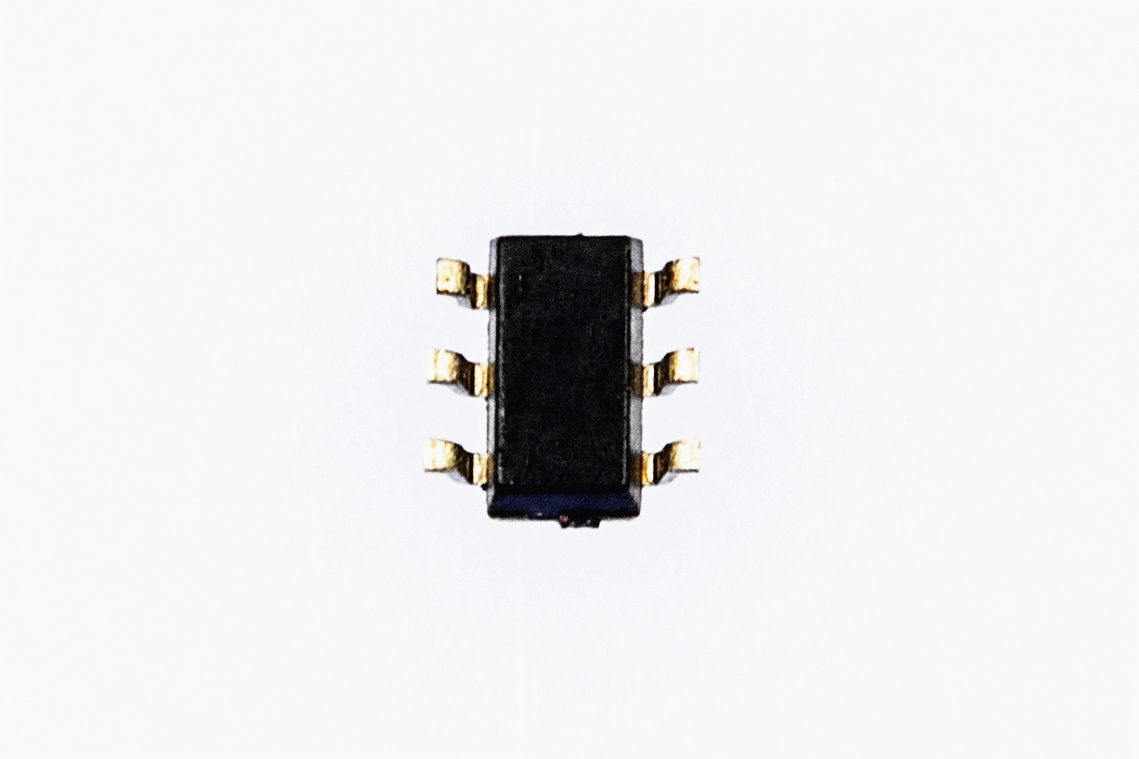

CN825采用6管腳的SOT-23封裝。

應用：

l  DSP，計算機，微控制器

l  工業設備

l  智能儀器

l  電池供電的裝置

特點：

l  芯片內部固定的復位閾值

l  在VCC低至1.1V時保持有效復位輸出

l  復位閾值范圍：1.8V 到 5.0V

l  復位閾值精度：±1%

l  低工作電流：2.7uA@VCC低于復位閾值

l  復位信號脈沖寬度：典型值200ms

l  看門狗定時時間：典型值1.6秒

l  低有效和高有效兩個復位輸出

l  可過濾電源上瞬態低電壓脈沖

l  采用SOT-23-6封裝

l  工作環境溫度范圍：            –40°C 到 +85°C

l  產品無鉛，滿足rohs，不含鹵素
