主要功能:具有太陽能最大功率點跟蹤功能的降壓型4A五節鋰電池充電管理集成電路
工作模式:開關式
電池種類:鋰電池
電池?cái)?shù)量:5
輸出電壓范圍:0V-21V
輸入電壓范圍:6.5V-32V
最大充電電流:4A
工作電流:650uA
太陽能供電:是
熱調制:否
封裝形式:eSSOP10
開關頻率:550kHz
內置功率管:否
概述:
CN3865是一款可使用太陽能板供電的PWM降壓模式五節電池充電管理集成電路,獨立對五節電池充電進行管理,具有封裝外形小,外圍元器件少和使用簡單等優點。
CN3865具有涓流,恒流和恒壓充電模式,非常適合五節鋰電池充電管理。恒壓充電電壓由CN3865內部的反饋電阻設定;在恒流充電模式,充電電流通過一個外部電阻設置。當用太陽能板供電時,內部電路能夠自動跟蹤太陽能板的最大功率點,用戶不需要考慮最壞情況,可最大限度地利用太陽能板的輸出功率,非常適合利用太陽能板供電的應用。
對于深度放電的鋰電池,當電池電壓低于恒壓充電電壓的66.6%(典型值)時,CN3865用所設置的恒流充電電流的20%對電池進行涓流充電。在恒壓充電階段,充電電流逐漸減小,當充電電流降低到恒流充電電流的15%時,充電結束。在充電結束狀態,如果電池電壓下降到恒壓充電電壓的95.8%以下,自動開始新的充電周期。當輸入電源掉電或者輸入電壓低于電池電壓時,CN3865自動進入睡眠模式。
其它功能包括符合JEITA標準的電池溫度監測,輸入低電壓鎖存,電池端過壓保護和狀態指示等。

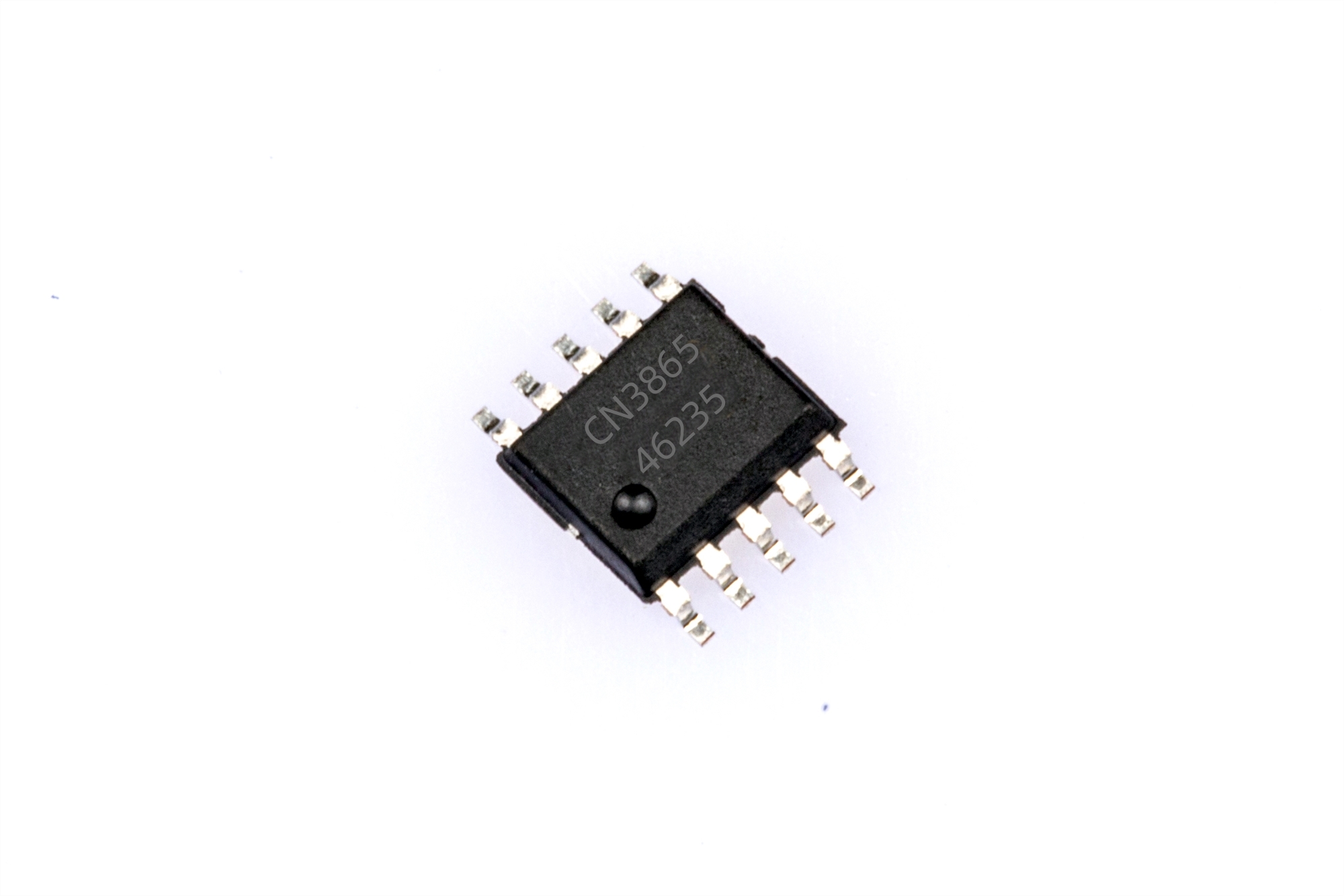

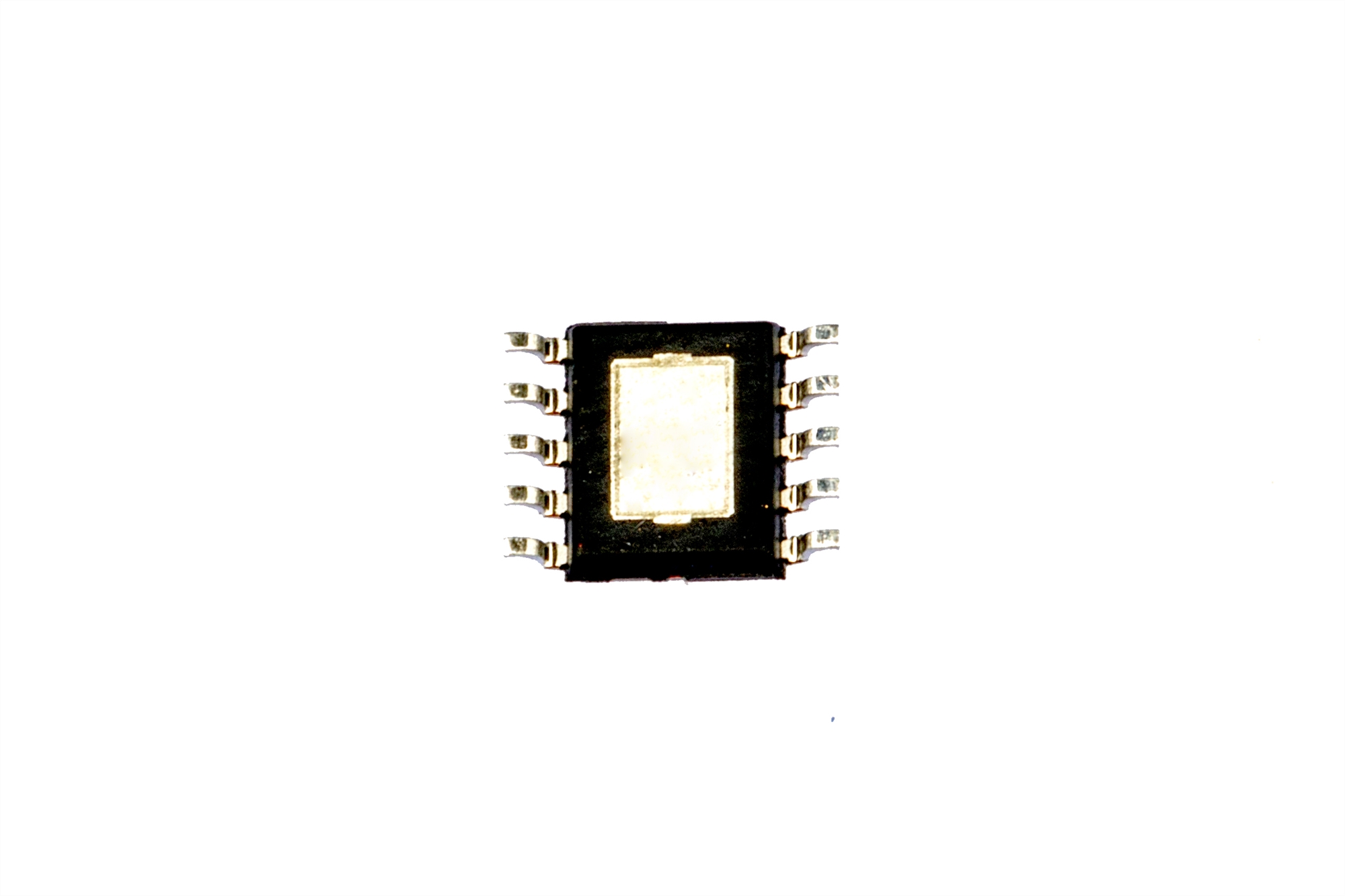

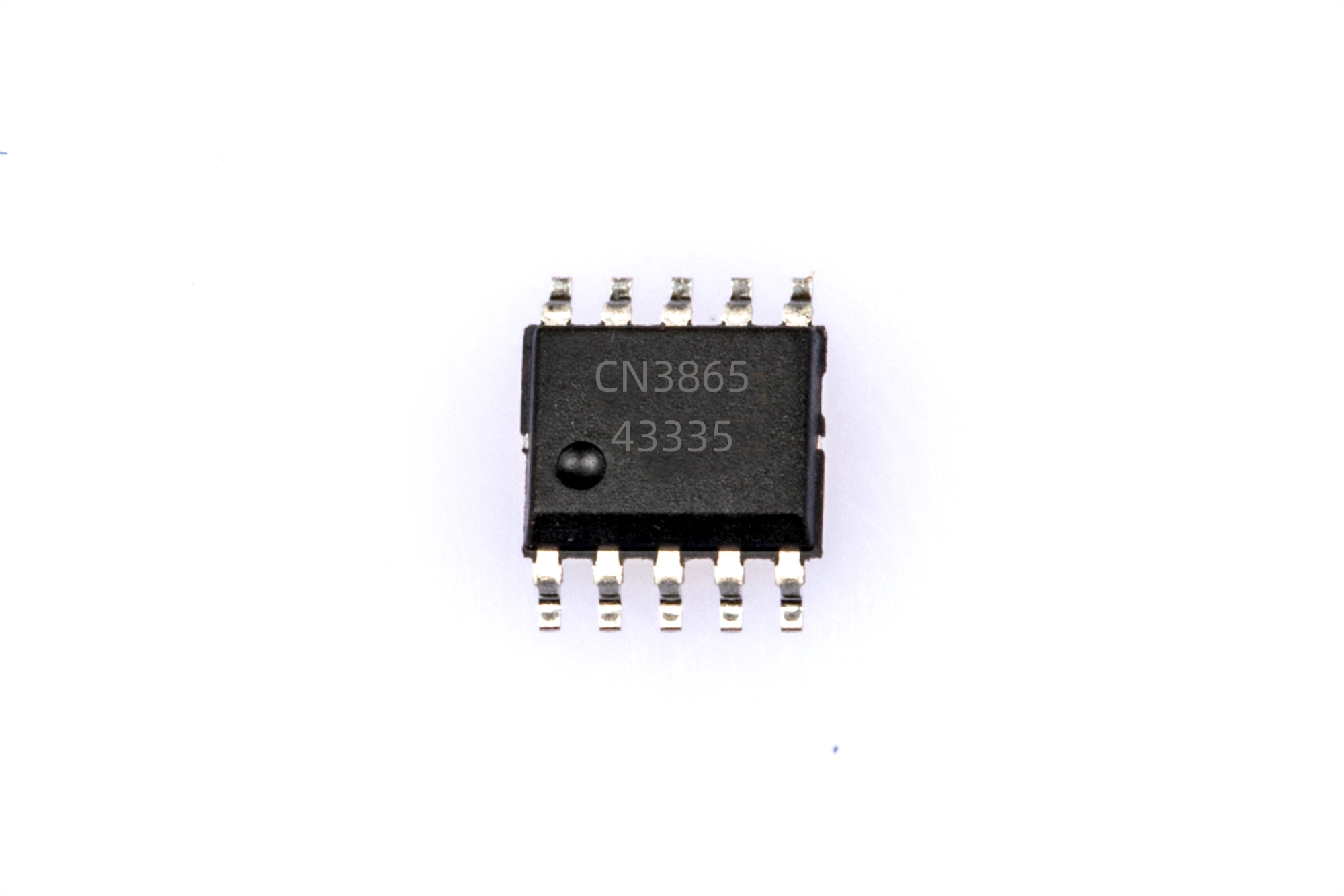

CN3865采用散熱增強型的10管腳SSOP封裝(eSSOP-10)。
應用:
l 手持設備
l 應急燈
l 備用電池應用
l 便攜式工業和醫療儀器
l 電動工具
l 鋰電池,磷酸鐵鋰電池和鈦酸鋰電池充電
特點:
l 太陽能板最大功率點跟蹤功能
l 對五節鋰電池進行完整的充電管理
l 寬輸入電壓范圍:6.5V 到32V
l 充電電流可達4A
l 開關頻率550KHz,可使用小型電感
l 恒壓充電電壓:21V±1%
l 恒流充電電流由外部電阻設置
l 對深度放電的電池進行涓流充電
l 自動再充電功能
l 兩個狀態指示輸出端
l 符合JEITA標準的電池溫度監測功能
l 軟啟動功能
l 電池端過壓保護
l 工作環境溫度:-40℃ 到 +85℃
l 采用散熱增強型eSSOP-10 封裝
l 產品無鉛,滿足Rohs,不含鹵素
