產品參數

主要功能：具有太陽能最大功率點跟蹤功能的降壓型4A五節鋰電池充電管理集成電路

工作模式：開關式

電池種類：鋰電池

電池?cái)?shù)量：5

輸出電壓范圍：0V-21V

輸入電壓范圍：6.5V-32V

最大充電電流：4A

工作電流：650uA

太陽能供電：是

熱調制：否

封裝形式：eSSOP10

開關頻率：550kHz

內置功率管：否

概述:

CN3865是一款可使用太陽能板供電的PWM降壓模式五節電池充電管理集成電路，獨立對五節電池充電進行管理，具有封裝外形小，外圍元器件少和使用簡單等優點。

CN3865具有涓流，恒流和恒壓充電模式，非常適合五節鋰電池充電管理。恒壓充電電壓由CN3865內部的反饋電阻設定；在恒流充電模式，充電電流通過一個外部電阻設置。當用太陽能板供電時，內部電路能夠自動跟蹤太陽能板的最大功率點，用戶不需要考慮最壞情況，可最大限度地利用太陽能板的輸出功率，非常適合利用太陽能板供電的應用。

對于深度放電的鋰電池，當電池電壓低于恒壓充電電壓的66.6%(典型值)時，CN3865用所設置的恒流充電電流的20%對電池進行涓流充電。在恒壓充電階段，充電電流逐漸減小，當充電電流降低到恒流充電電流的15%時，充電結束。在充電結束狀態，如果電池電壓下降到恒壓充電電壓的95.8%以下，自動開始新的充電周期。當輸入電源掉電或者輸入電壓低于電池電壓時，CN3865自動進入睡眠模式。

其它功能包括符合JEITA標準的電池溫度監測，輸入低電壓鎖存，電池端過壓保護和狀態指示等。

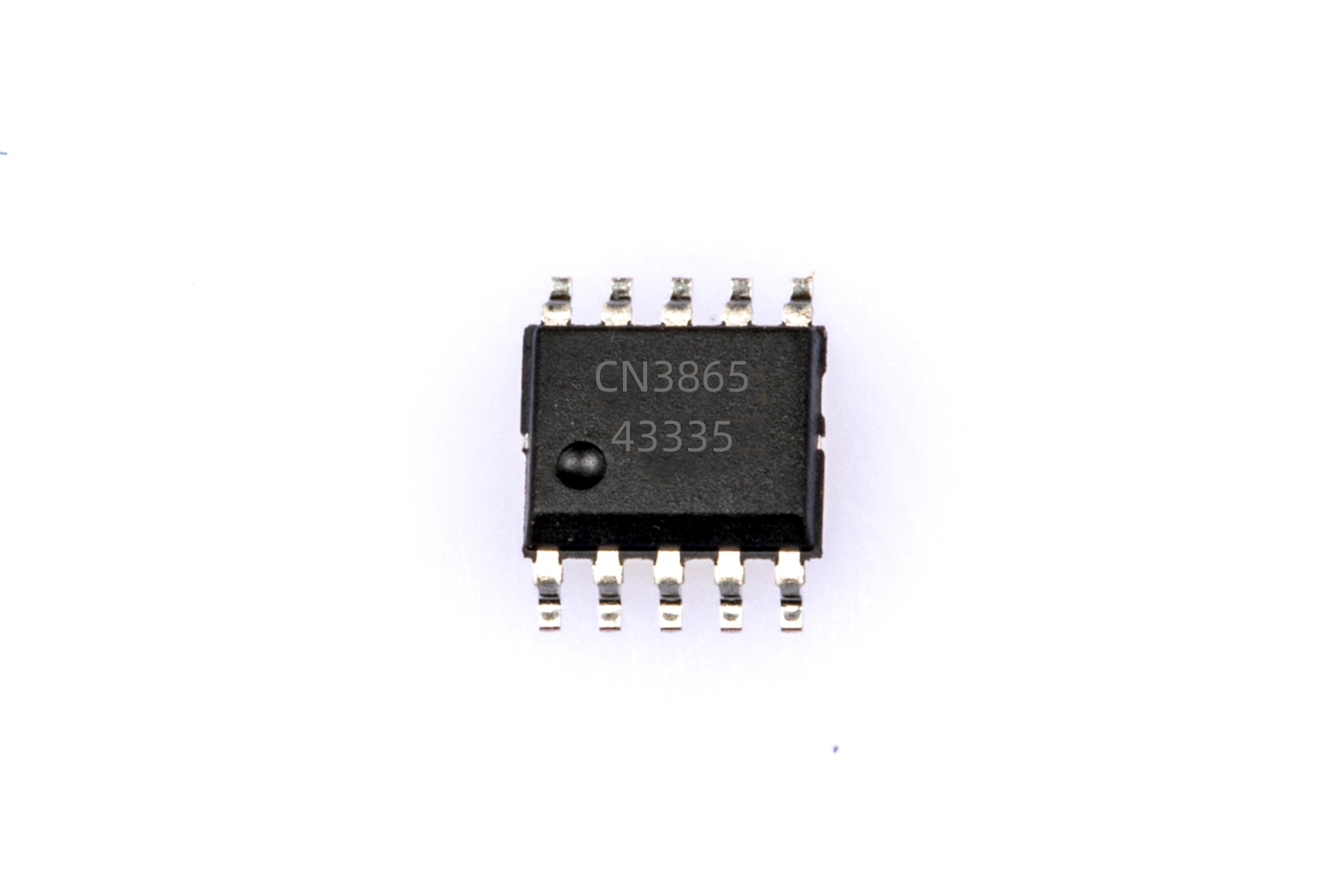

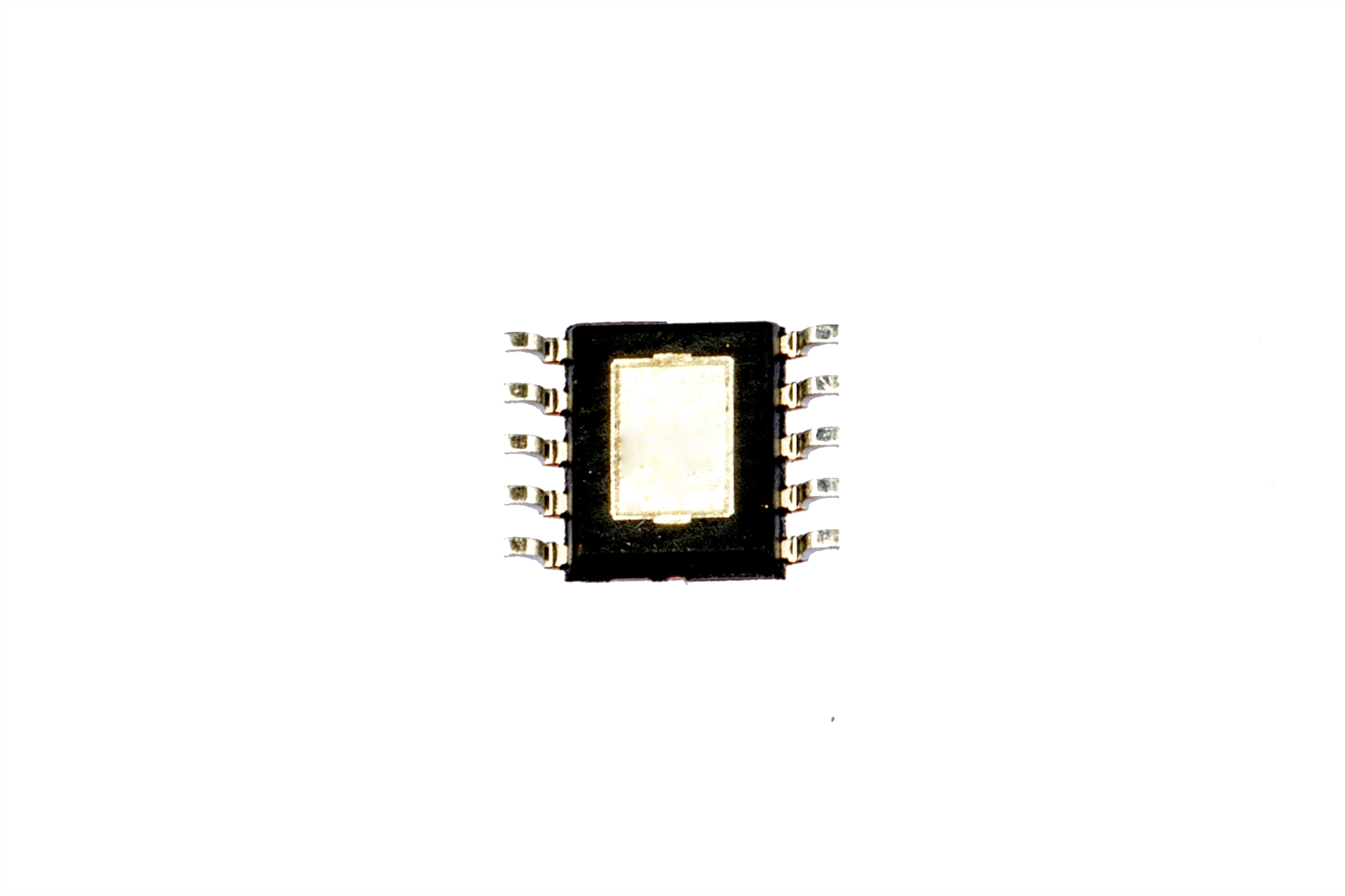

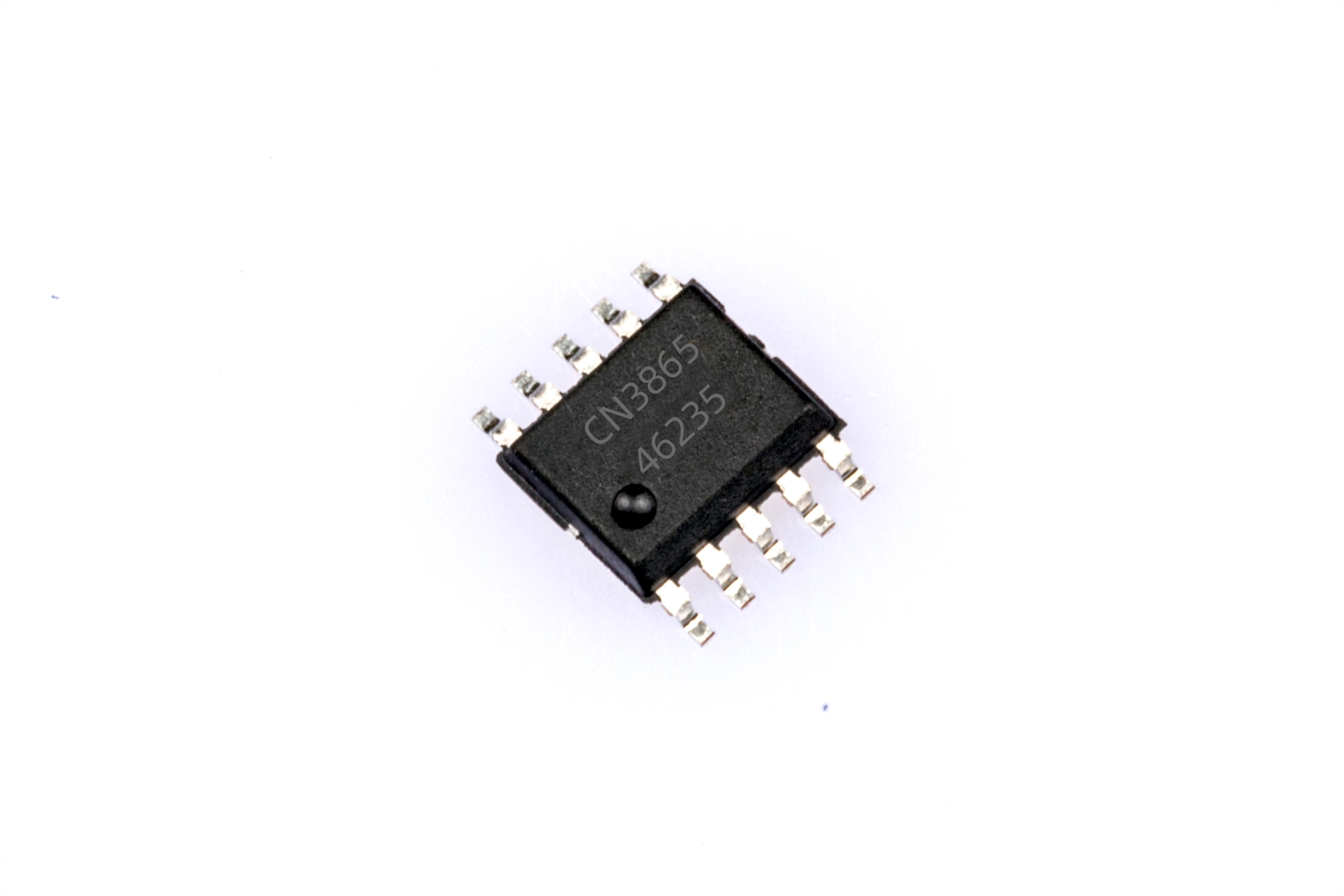

CN3865采用散熱增強型的10管腳SSOP封裝(eSSOP-10)。

應用:

l 手持設備

l 應急燈

l 備用電池應用

l 便攜式工業和醫療儀器

l 電動工具

l 鋰電池，磷酸鐵鋰電池和鈦酸鋰電池充電

特點:

l 太陽能板最大功率點跟蹤功能

l 對五節鋰電池進行完整的充電管理
