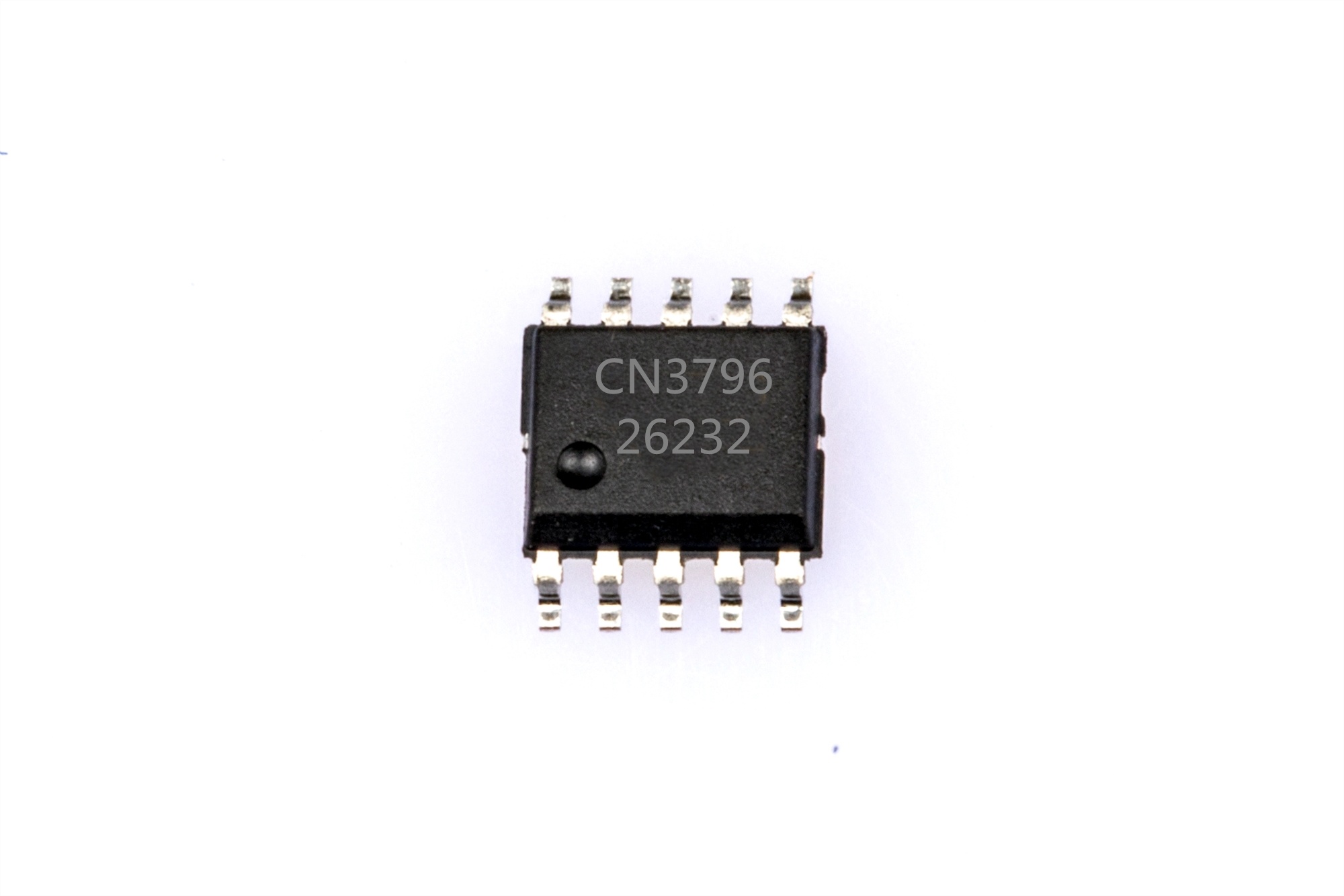

產品展示

產品參數

主要功能：2.7A單節鋰電池充電管理集成電路

工作模式：開關式

電池種類：鋰電池

電池數量：1

輸出電壓范圍：0V-4.2V

輸入電壓范圍：4.5V-6.5V

最大充電電流：2.7A

工作電流：510uA

太陽能供電：否

熱調制：是

封裝形式：eSOP8

內置功率管：是

概述:

CN3796是一款PFM降壓型單節鋰電池充電管理集成電路，獨立對單節鋰電池進行充電管理，具有封裝外形小，外圍元器件少和使用簡單等優點。

CN3796具有涓流，恒流和恒壓充電模式，非常適合鋰電池充電管理。在恒壓充電模式，CN3796將電池電壓調制在4.2V；在恒流充電模式，恒流充電電流固定在2.7A。CN3796內部包括充電電流自動調整單元，可根據輸入電源的輸出能力自動調整充電電流，非常適合利用太陽能板供電的應用。

對于深度放電的鋰電池，當電池電壓在1V和2.45V (典型值)之間時，CN3796對電池進行涓流充電。在恒壓充電階段，充電電流逐漸減小，當充電電流降低到285毫安時，充電結束。在充電結束狀態，如果電池電壓下降到4.06V，自動開始新的充電周期。當輸入電源掉電或者輸入電壓低于電池電壓時，CN3796自動進入極低功耗的睡眠模式，此時消耗的電池電流小于3微安。

其它功能包括電池短路保護，符合JEITA標準的電池溫度監測功能，電池端過壓保護，芯片過溫保護和充電狀態指示等。

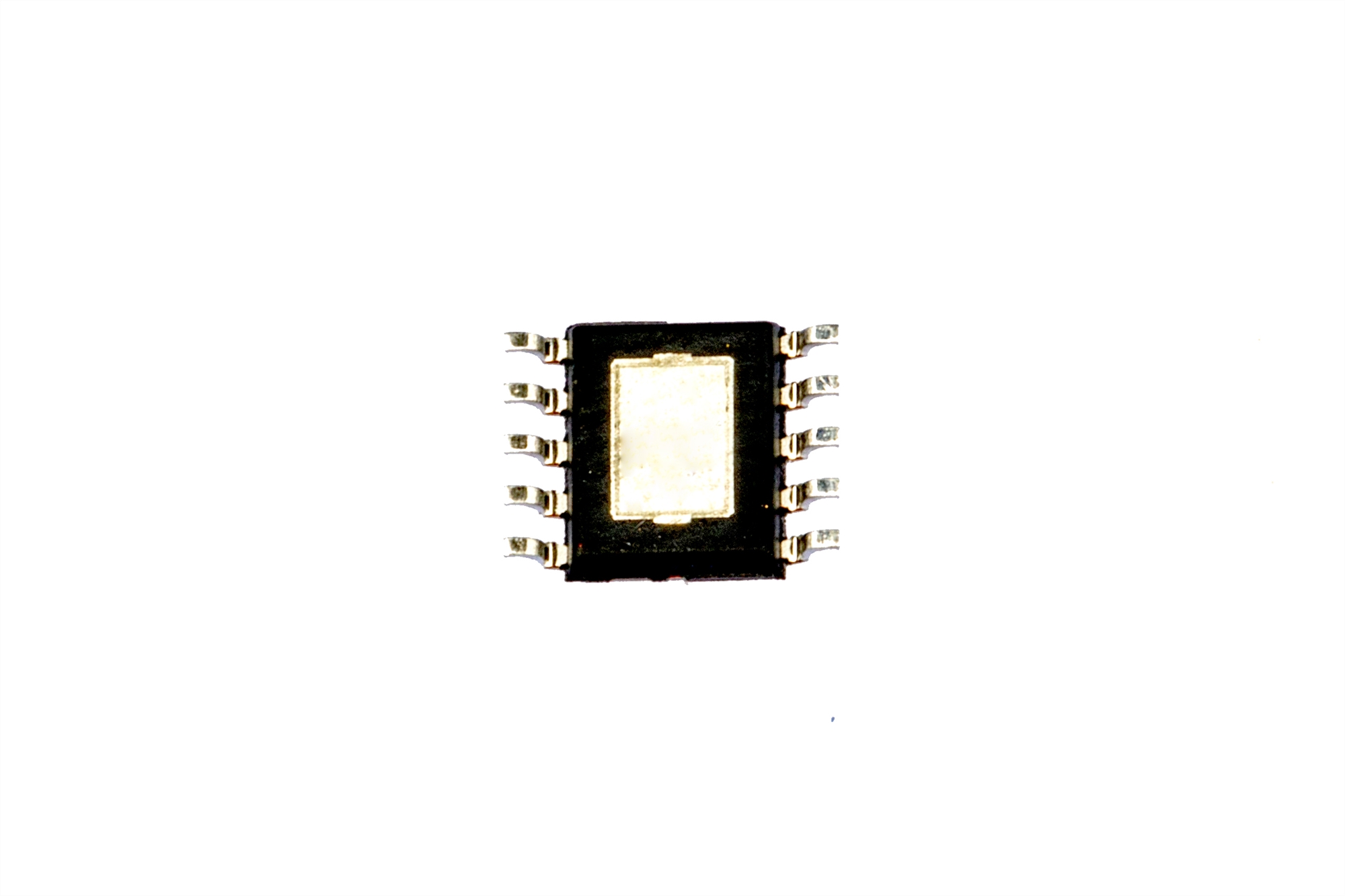

CN3796采用8管腳散熱增強型SOP封裝(eSOP8)。

應用:

l 移動電源

l 手持設備

l 便攜式工業和醫療儀器

l 電子煙

l 獨立電池充電器

特點:

l 寬輸入電壓范圍：4.55V 到6.5V

l 對單節鋰電池獨立充電管理

l 充電電流：固定2.7A
