產品參數

主要功能：PFM升壓雙節鋰電池充電控制集成電路

工作模式：開關式

電池種類：鋰離子電池

電池?cái)?shù)量：2

輸出電壓范圍：0-8.4V

輸入電壓范圍：4.5V-6.5V

工作電流：280uA

太陽能供電：是

熱調制：是

封裝形式：eSOP8

最大輸出功率：8.25W

內置功率管：內置PMOS

概述：

CN3312A/B/C是一款工作于4.5V到6.5V的PFM升壓雙節鋰電池充電控制集成電路。 CN3312A/B/C采用恒流和準恒壓模式(Quasi-CV^TM)對電池進行充電管理，內部集成有基準電壓源，電流檢測電阻，電感電流檢測單元，電池電壓檢測電路，P溝道場效應晶體管和片外場效應晶體管驅動電路等，具有外部元件少，應用簡單等優點。

當接通輸入電源后，CN3312A/B/C進入充電狀態，控制片外N溝道MOSFET導通，電感電流上升，當上升到電感電流上限時，片外N溝道MOSFET截止，電感電流下降，電感中的能量轉移到電池中。當電感電流下降下限時，片外N溝道MOSFET再次導通，如此循環。CN3312A/B/C恒流模式的電感電流(輸入電流)由內部電流檢測電阻分別設置在2.65A, 1.75A和1A，也可以通過外部電阻減小。

當BAT管腳電壓第一次達到8.4V(典型值)時，CN3312進入準恒壓充電模式，以較小電流對電池充電。在準恒壓模式，當BAT管腳電壓達到8.4V時，充電過程結束，片外N溝道MOSFET保持截止?fàn)顟B(tài)。當BAT管腳電壓下降到再充電閾值時，再次進入充電狀態。

當電池電壓低于輸入電壓時，CN3312A/B/C用較小電流繼續對電池充電，對電池起到保護作用。

其他功能包括芯片使能輸入，管芯過溫保護，符合JEITA標準的電池溫度監測功能和狀態指示等。

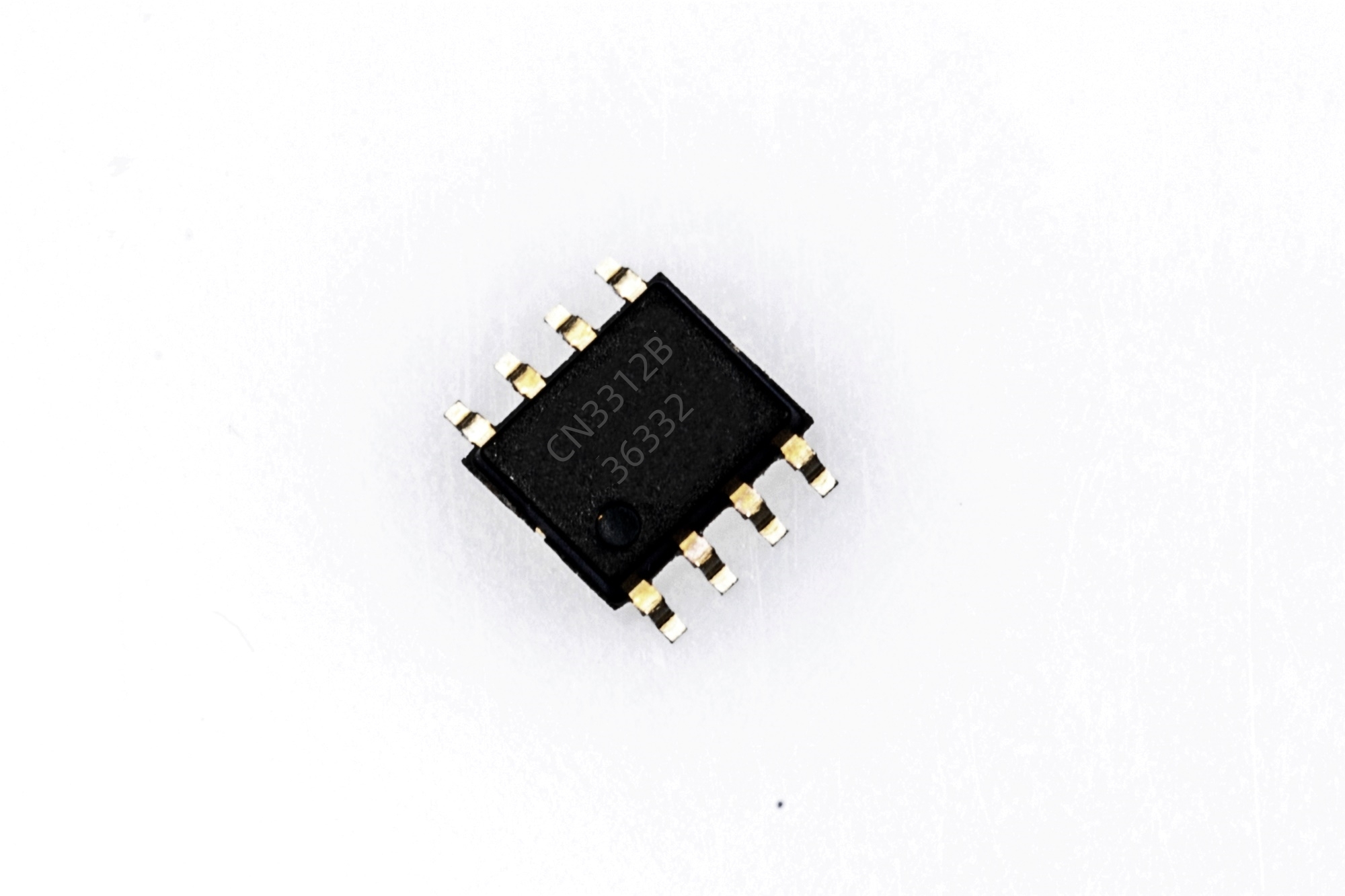

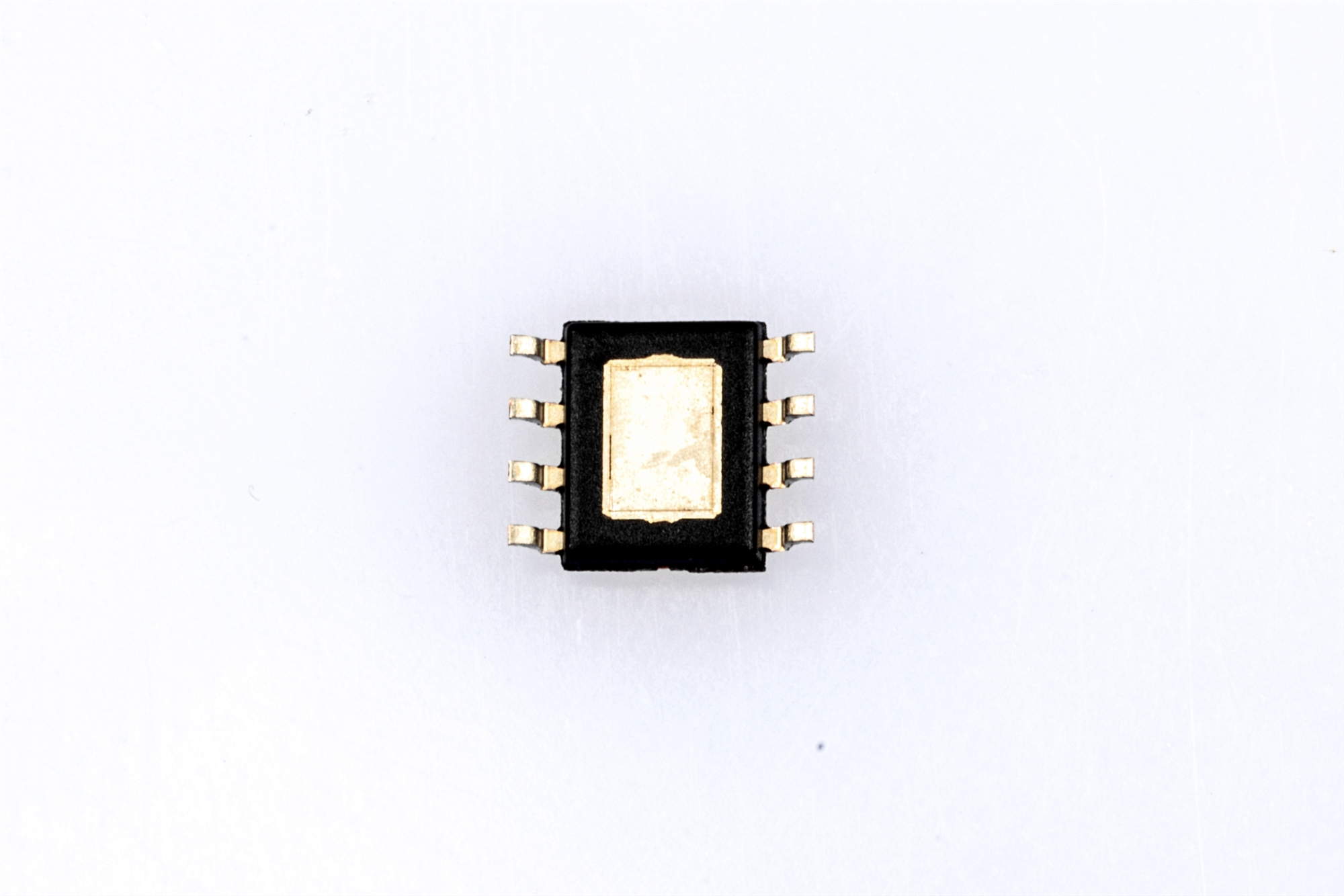

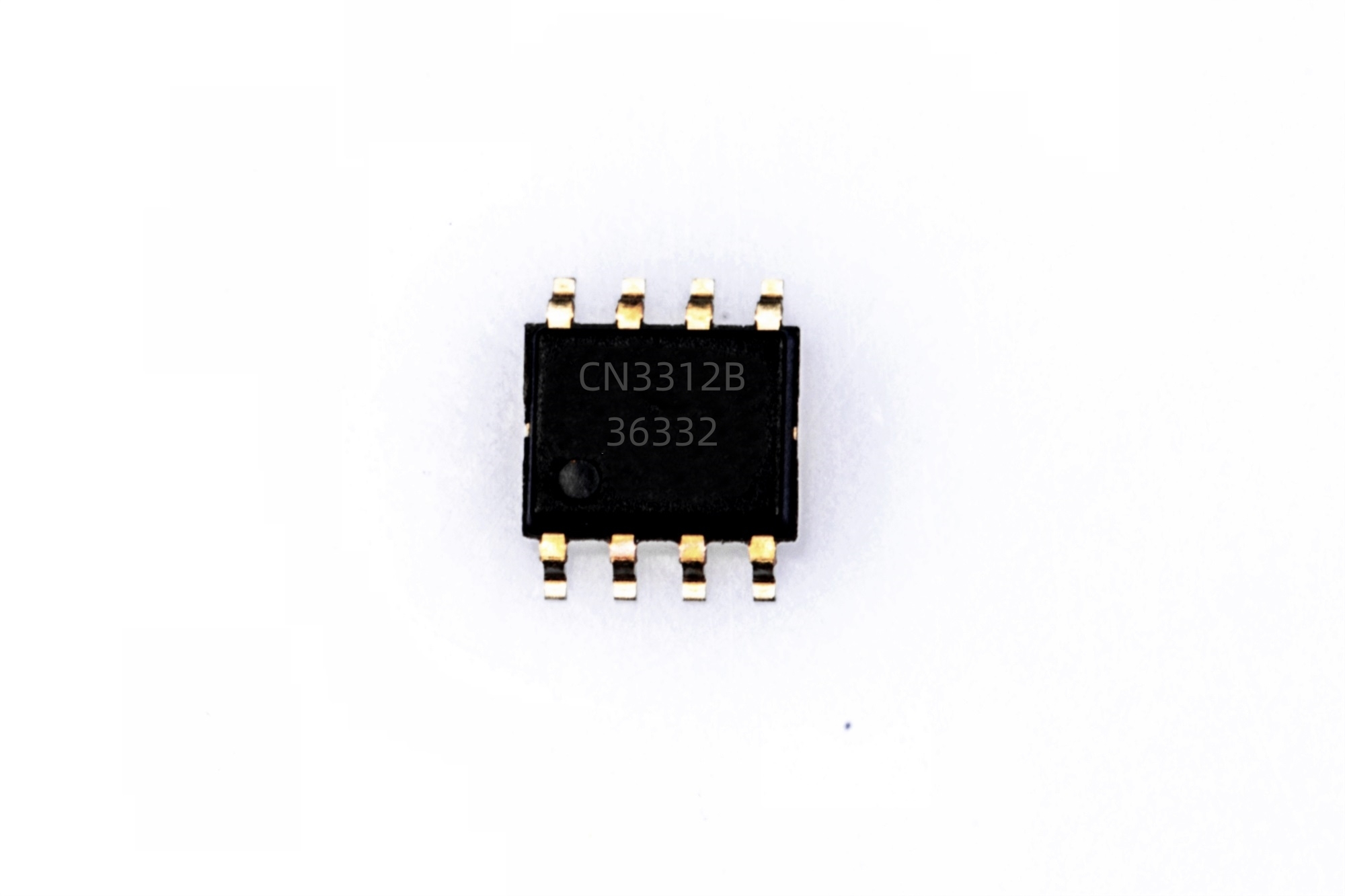

CN3312A/B/C采用8管腳散熱增強型eSOP封裝。









應用：

l  雙節鋰電池充電控制

l  POS機，電風扇

l  音響

l  獨立充電器

特點：

l  輸入電壓范圍：4.5V 到 6.5V

l  工作電流：280微安@VIN=5V

l  輸入電源自適應功能，支持太陽能供電

l  不需外部電流檢測電阻，固定電感電流(輸入電流)：

CN3312A：2.65A

CN3312B：1.65A

CN3312C：1A

l  電感電流(輸入電流)可通過外部電阻降低

l  高達1MHz開關頻率

l  準恒壓充電模式補償電池內阻和電池連接線電阻產生的電壓損失

l  符合JEITA標準的電池溫度監測功能

l  自動再充電功能

l  當電池電壓低于輸入電壓或者電池短路時，以較小電流充電。

l  芯片使能輸入端

l  管芯過溫保護

l  電池端過壓保護

l  充電狀態指示輸出

l  工作溫度范圍：－40℃到85℃

l  8管腳散熱增強型SOP封裝(eSOP8)

l  產品無鉛，滿足rohs指令要求，不含鹵素
