產品參數

主要功能：高端電流檢測運算放大器

輸出電壓范圍：3V-32V

輸入電壓范圍：3V-32V

工作電流：60uA@12V

封裝形式：SOT23-5

概述

CN106是一款高端電流檢測運算放大器，由于其最大300微伏的輸入失調電壓(CN106A)和最大20納安的輸入偏置電流，使得CN106應用非常廣泛，靈活。

CN106通過檢測外部電流檢測電阻兩端的電壓檢測電流，然后內部電路把此檢測電壓放大20倍，并轉換成以地(GND)為參考點的電壓在OUT管腳輸出。

低輸入失調電壓使得CN106可以檢測很小的電壓，所以可以使用比較小的電流檢測電阻，降低了電流檢測電阻的功耗。

寬輸入電壓范圍，高精度和寬工作溫度范圍使得CN106非常適合工業(yè)控制和電源管理應用。CN106的工作電流低至60微安，也可應用于低功耗或者電池供電的場合。

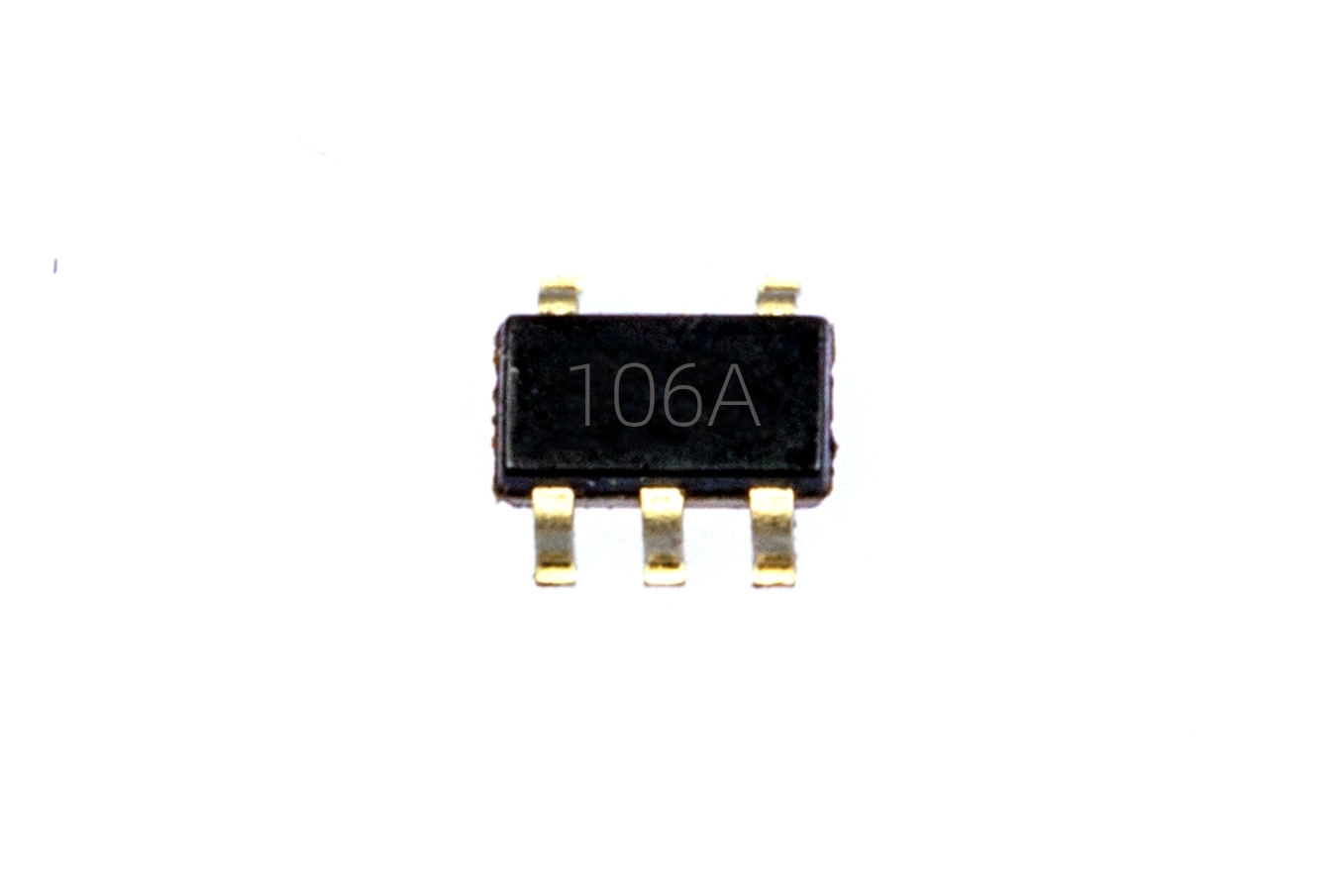

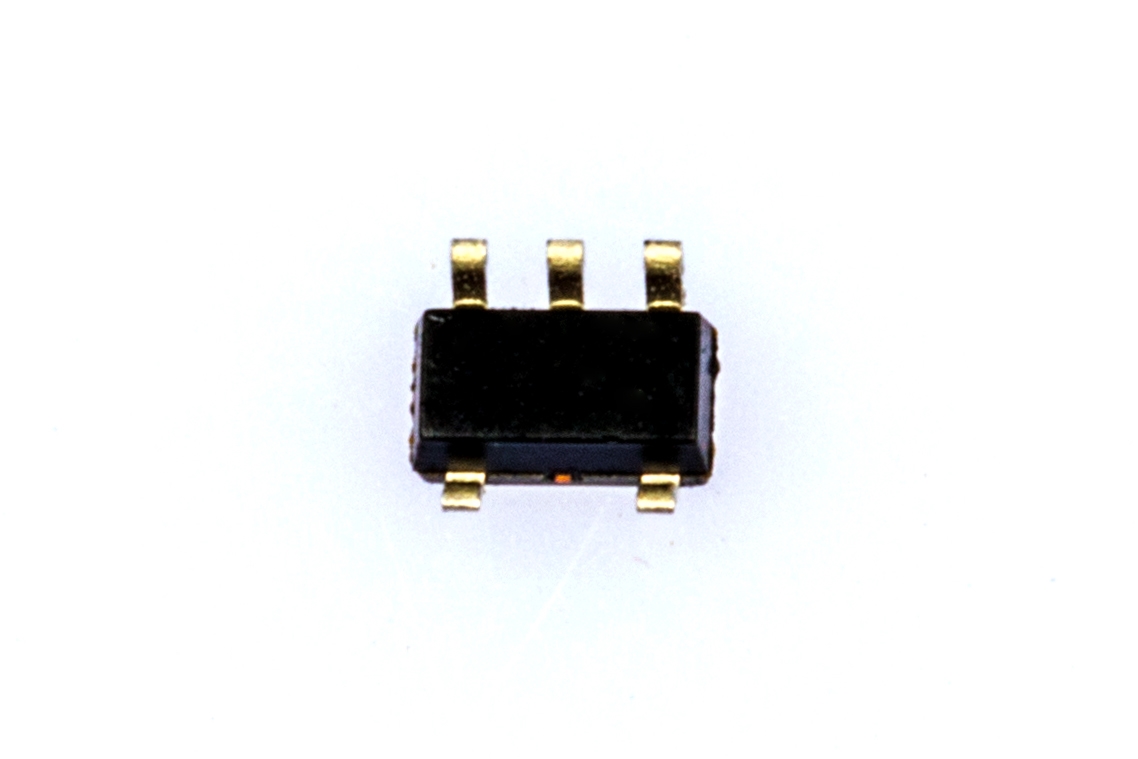

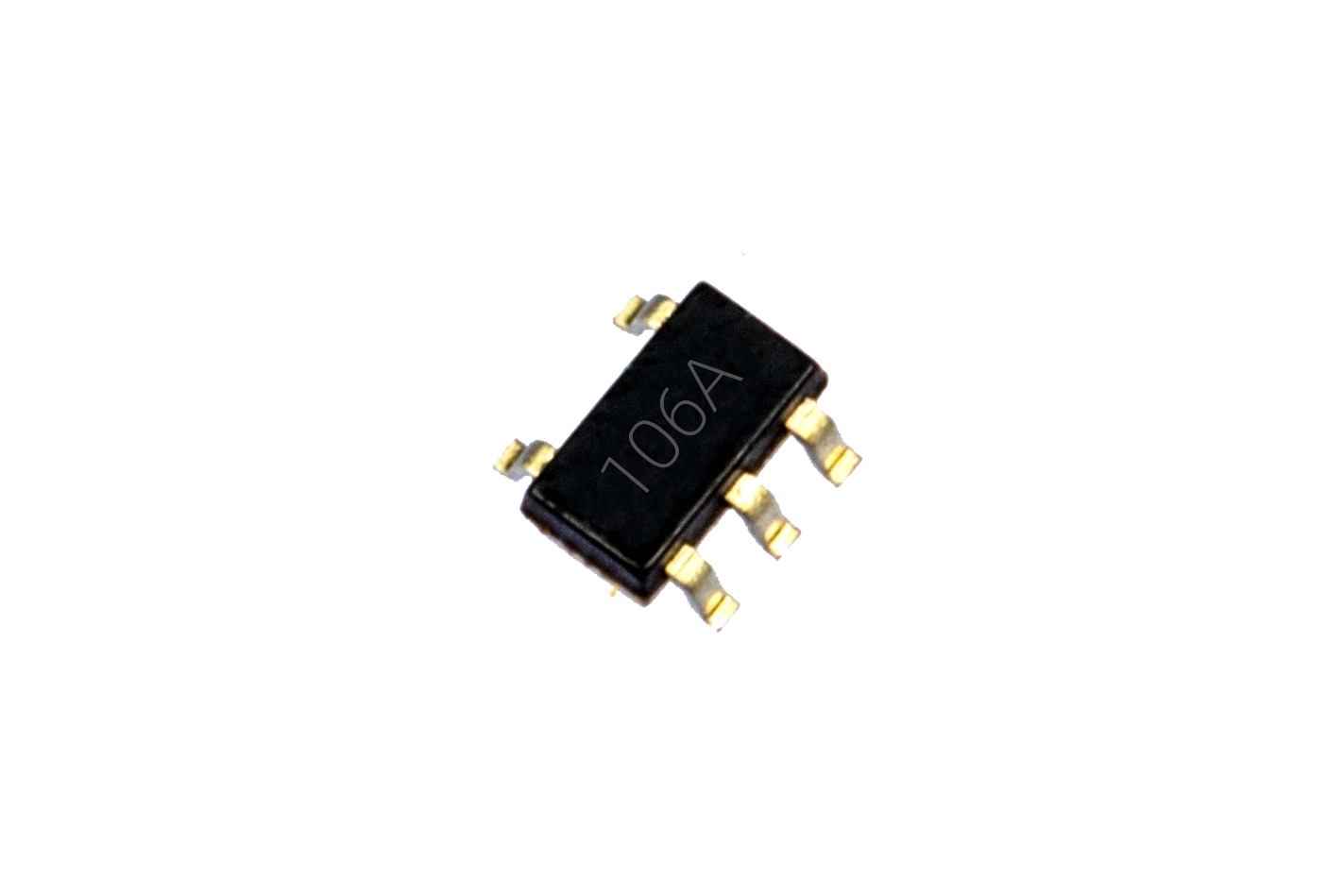

CN106采用5管腳的SOT-23封裝。

應用

l  太陽能供電系統(tǒng)

l  電流檢測或測量應用

l  電池監(jiān)控

l  電機控制

l  過流檢測和故障檢測

l  照明電路

特點

l  工作電壓范圍：3V 到 32V

l  內部固定的電壓增益：20

l  輸入失調電壓：

?  CN106A：最大300微伏

?  CN106B：最大1.5毫伏

?  CN106C：最大5毫伏

l  輸入偏置電流：最大20納安

l  電源抑制比(PSRR)：100dB

l  工作電流：60微安@VCC=12V

l  工作溫度范圍：

      -40°C 到 +85°C

l  封裝形式：SOT-23-5

l  產品無鉛，滿足rohs指令，不含鹵素
