產品展示

產品參數

主要功能：符合JEITA標準單節磷酸鐵鋰電池充電管理集成電路

工作模式：線性

電池種類：磷酸鐵鋰電池

電池?cái)?shù)量：1

輸入電壓：4V-6V

輸出電壓范圍：0V-3.63V

最大充電電流：1A

最大輸出電流：1A

工作電流：500uA

太陽能供電：是

熱調制：是

封裝形式：eSOP8

芯片使能：否

內置功率管：是

概述：

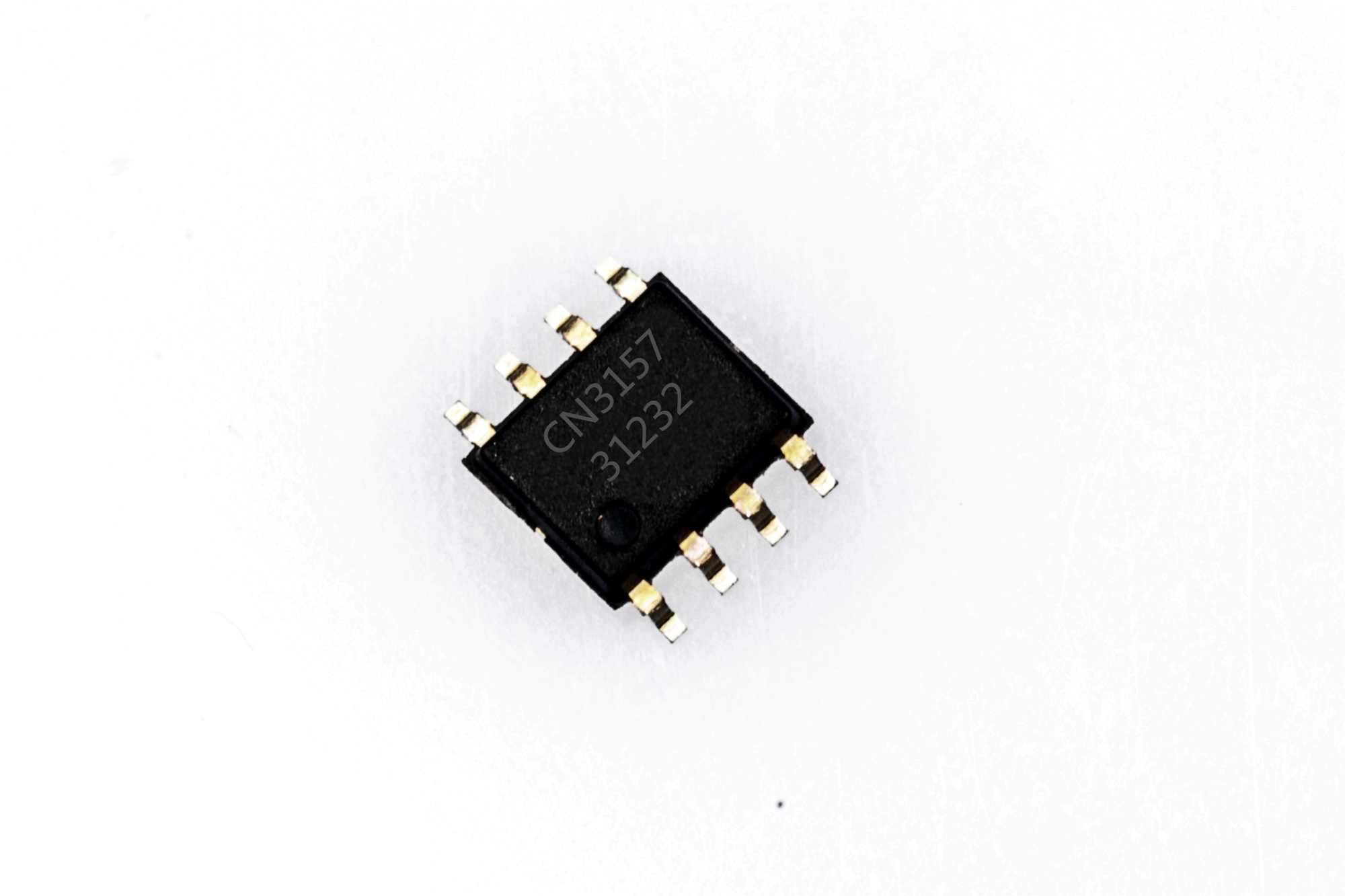

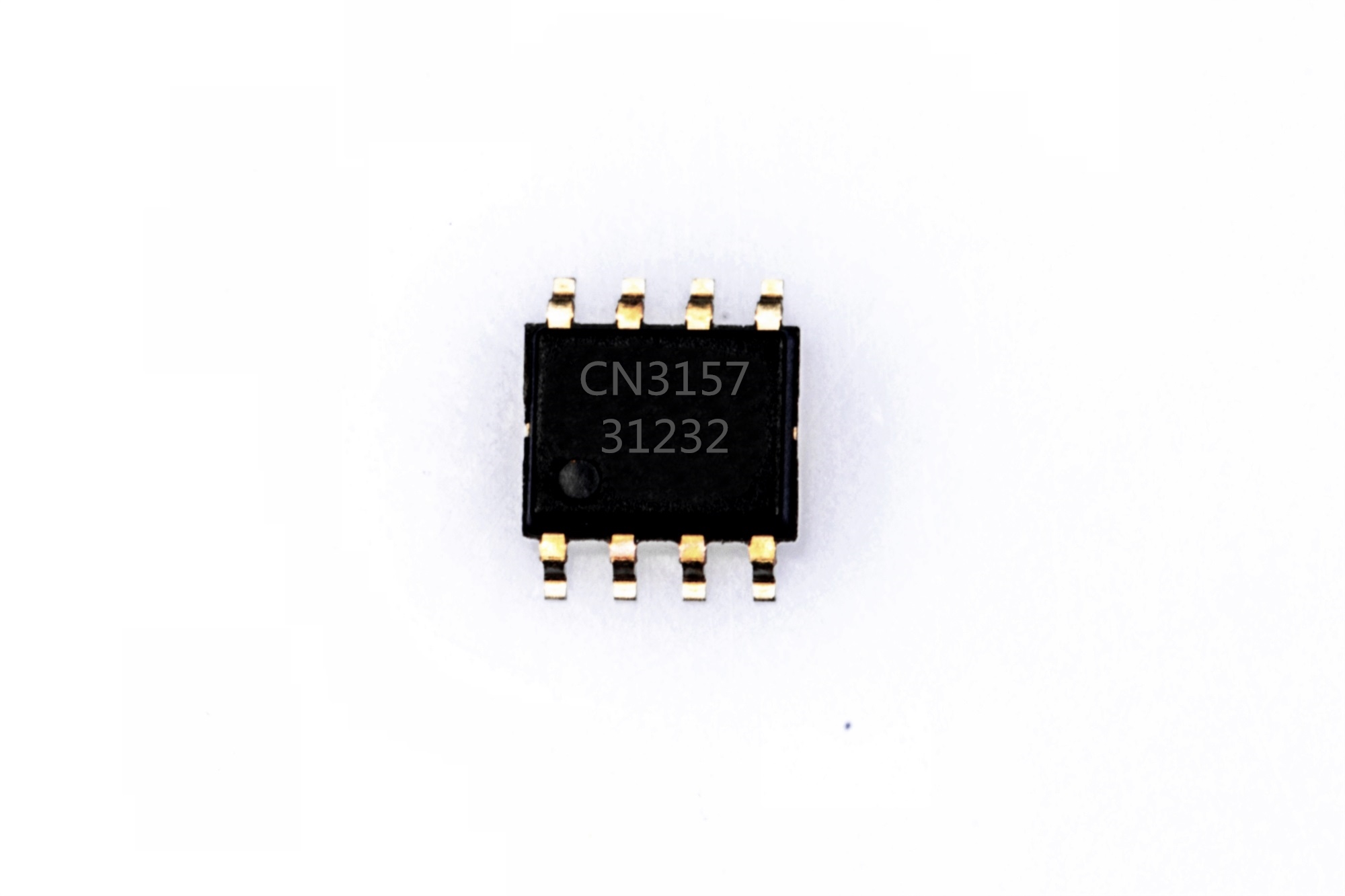

CN3157是可以用太陽能供電的單節磷酸鐵鋰電池充電管理芯片。該器件內部包括功率晶體管，不需要外部的電流檢測電阻和阻流二極管。內部的充電電流自適應模塊能夠根據輸入電源的電流輸出能力自動調整充電電流，用戶不需要考慮最壞情況，可最大限度地利用輸入電源的電流輸出能力，非常適合利用太陽能板等電流輸出能力有限的電源供電的磷酸鐵鋰電池充電應用。CN3157只需要極少的外圍元器件，非常適合便攜式應用的領域。熱調制電路可以在器件的功耗比較大或者環境溫度比較高的時候?qū)⑿酒瑴囟瓤刂圃?/span>132℃左右以避免芯片溫度過高。內部固定的恒壓充電電壓為3.63V，也可以通過一個外部的電阻向上調節。充電電流通過一個外部電阻設置。當輸入電壓掉電時，CN3157自動進入低功耗的睡眠模式，此時電池電流小于3微安。

其它功能包括輸入電壓過低鎖存，自動再充電，符合JEITA標準的電池溫度監測，充電電流過流保護以及充電狀態/充電結束狀態指示等功能。

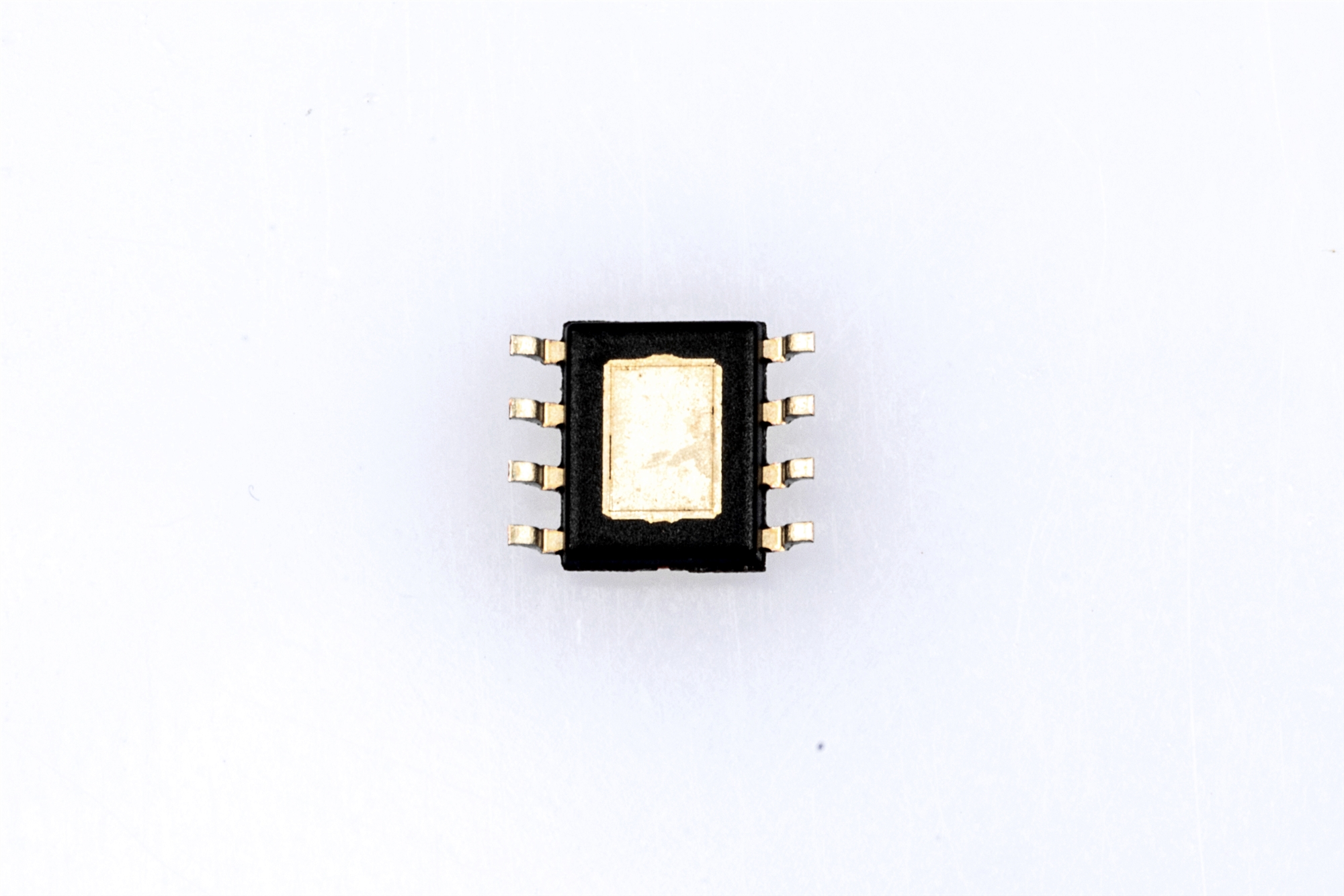

CN3157采用散熱增強型8管腳SOP封裝(eSOP8)。

應用：

l 太陽能應急燈

l 美容，美顏儀器

l 太陽能充電器

l 便攜式裝置

l 獨立充電器

特點：

l 內部集成有充電電流自適應模塊，能根據輸入電壓源的電流輸出能力自動調整充電電流

l 可利用太陽能板等輸出電流能力受限的電壓源供電

l 輸入電壓范圍：4V 到 6V
