產品參數

主要功能：采用CMOS工藝開發的高精度、低功耗電壓檢測集成電路

輸入電壓：1.15V-5.5V

輸出電壓范圍：1.15V-5.5V

工作電流：4uA（VCC=3.7V）

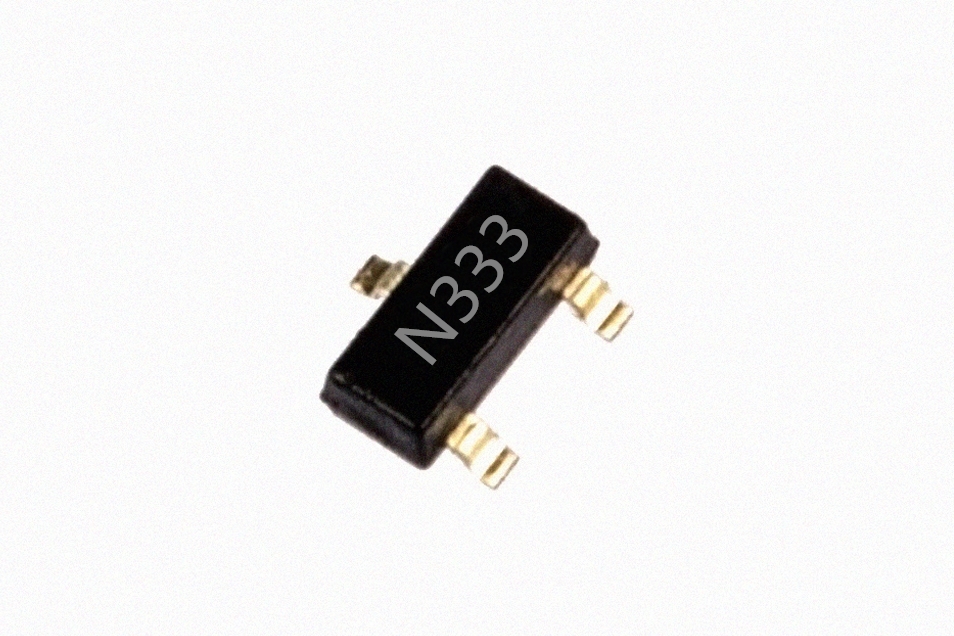

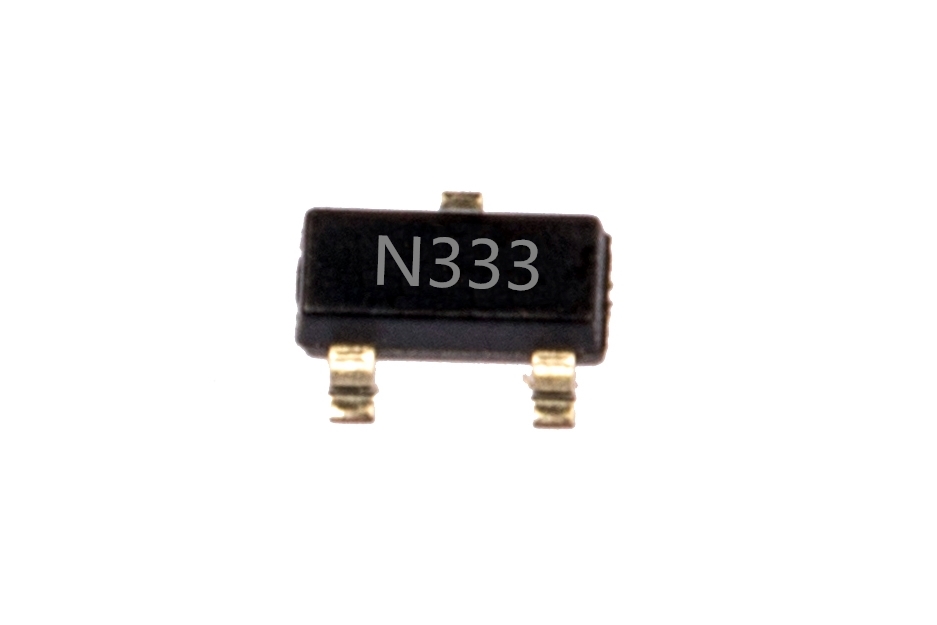

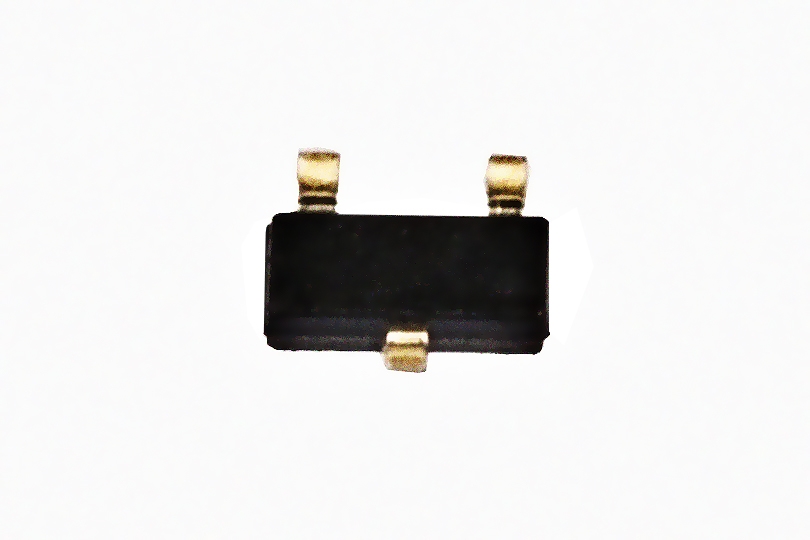

封裝形式：SOT23-3

檢測閾值：2.5V/3.3V（下行）

閾值精度：2.5V/3.3V（±1%）

遲滯：*1.05%

延時：20us

概述：

CN61C系列電路是采用CMOS工藝開發的高精度、低功耗電壓檢測集成電路。本系列電路不需要外圍元器件，從而提高了系統的可靠性，降低了系統的成本。CN61C系列電路在被檢測的電源電壓低于檢測閾值時，RES管腳輸出低電平；當電源電壓大于檢測閾值加上遲滯時，RES管腳輸出高電平。本系列電路提供CMOS 輸出或漏極開路輸出兩種 形式。CN61C系列電路采用3管腳的SOT23封裝。

---

應用：

微處理器復位電路存儲器電池備份電路

上電復位電路供電失效檢測

系統電池壽命和充電電壓監視波形整形電路



---

特點：

檢測閾值精度：±2%

低功耗：4uA（VCC=3.7V）

工作電壓范圍：1.15V 到 5.5V

RES管腳在電源電壓低至1.15V時仍能維持可靠輸出

兩種輸出形式：CMOS輸出和漏極開路輸出

對短時間的電源突降有過濾功能

工作溫度范圍：－40°C to +85°C

采用SOT23-3封裝

---
