產品參數

主要功能：可調整遲滯的低功耗電池電壓檢測芯片

輸出電壓范圍：1.9V-6V

輸入電壓范圍：1.9V-6V

工作電流：9.5uA（VCC=3V）

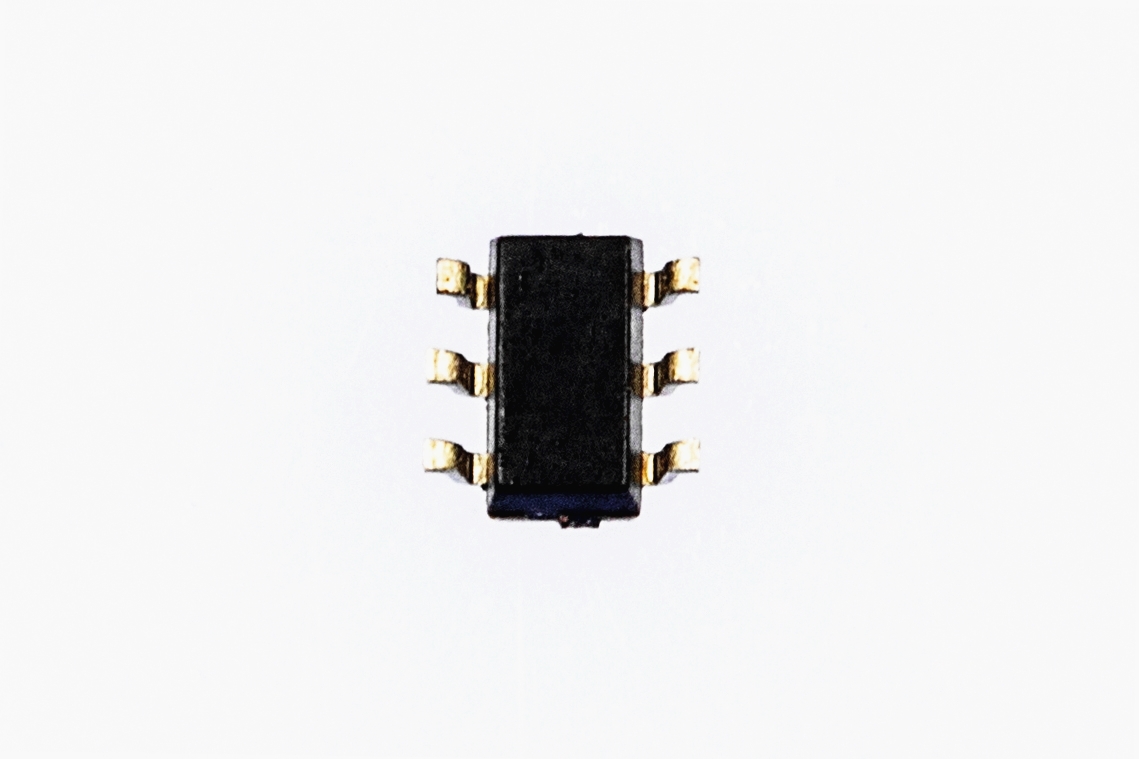

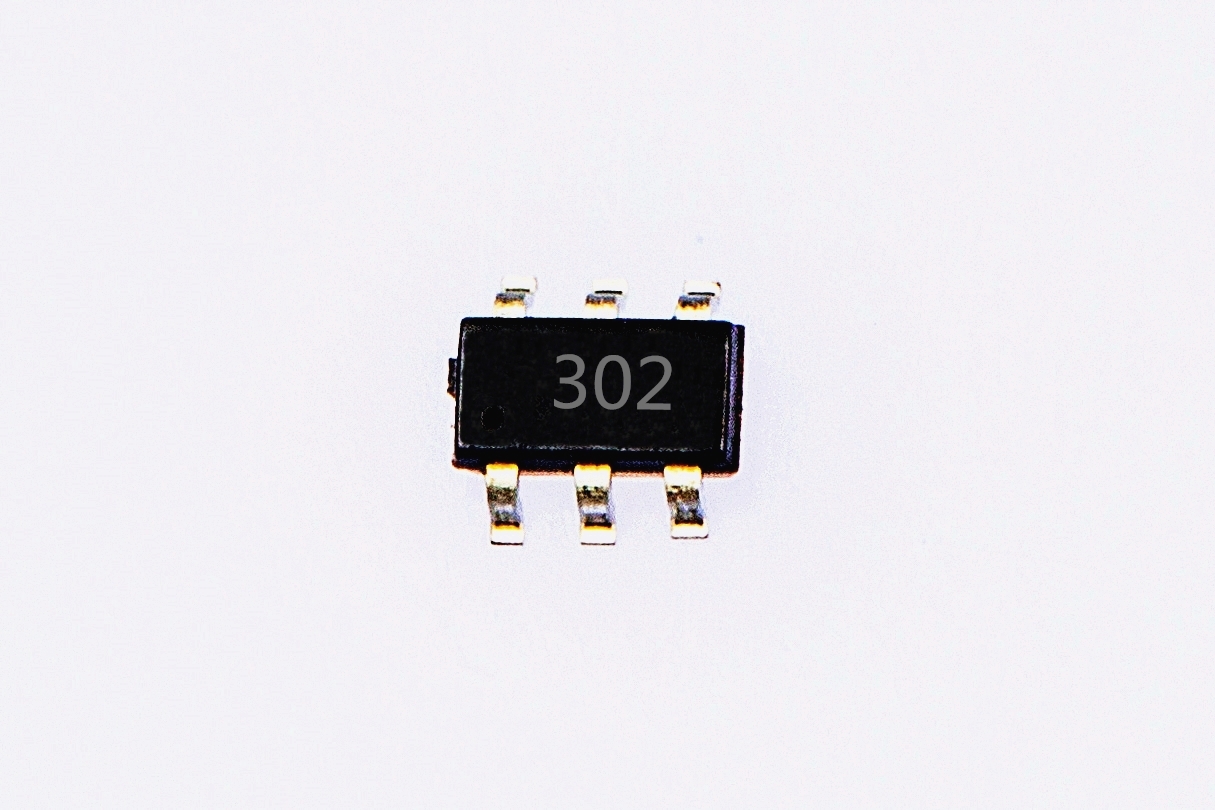

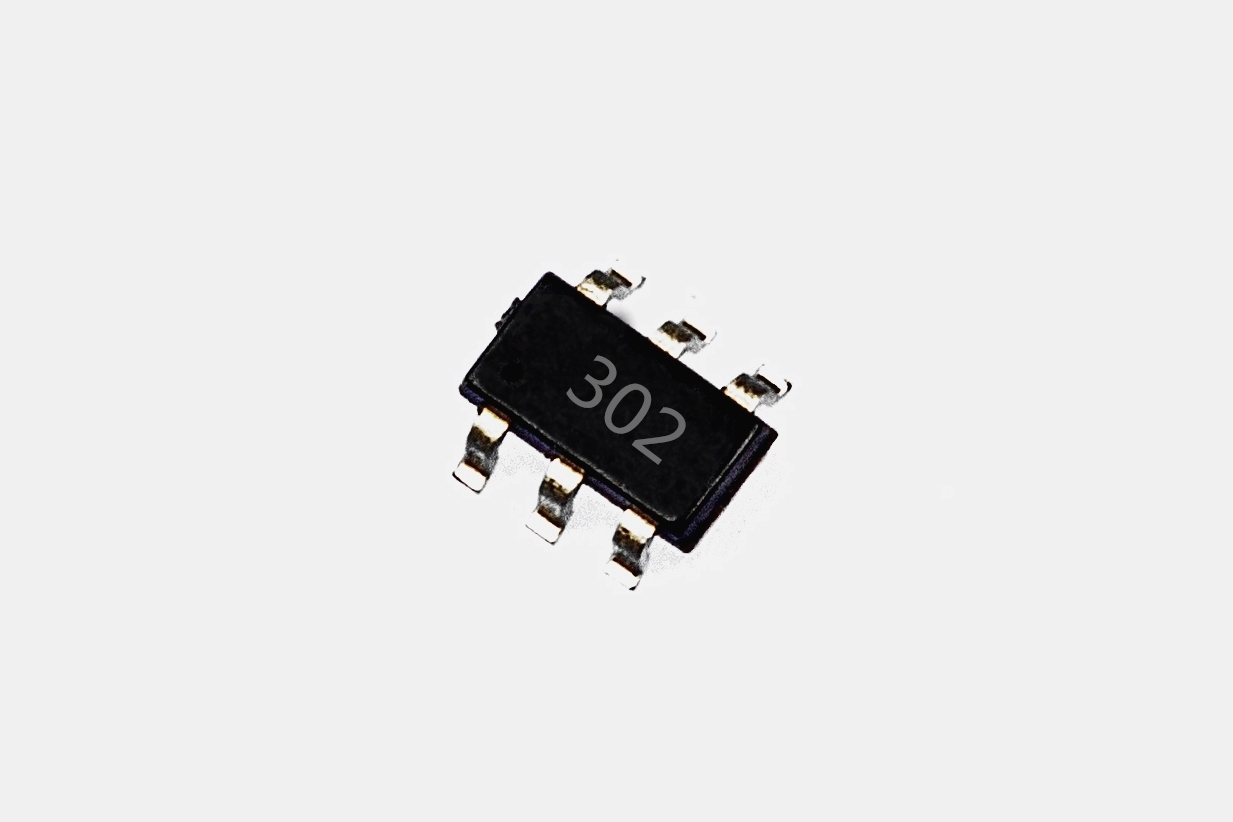

封裝形式：SOT23-6

檢測閾值：外部電阻設置

閾值精度：±1%

遲滯：外部電阻設置

延時：上升：12us；下降：13us

概述

CN302是一款可調整遲滯的低功耗電池電壓檢測芯片，特別適合單節或多節鋰電池，多節堿性電池，鎳鎘電池，鎳氫電池和多節鉛酸電池的電壓檢測。

CN302的上行閾值和下行閾值可獨立設置，便于設置遲滯。當電池電壓低于設定的下行閾值時，CN302的管腳輸出低電平，LBO管腳輸出高電平；當電池電壓大于上行閾值時，CN302的管腳輸出高電平，LBO管腳輸出低電平。下行閾值和上行閾值的電壓差即是遲滯。遲滯可以消除由于被檢測電源噪聲或者由于負載突變導致的電池電壓不穩定而引起的檢測輸出紊亂。

CN302采用6管腳SOT23封裝，工作環境溫度為-40°C ~ +85°C。

應用

l  電池供電系統

l  單節或多節鋰電池檢測

l  多節堿性電池，鎳鎘電池，鎳氫電池檢測

l  多節鉛酸電池檢測

特點

l  閾值檢測精度：±2%

l  遲滯消除了檢測輸出紊亂

l  遲滯可以調整

l  CMOS輸出

l  提供低有效和高有效檢測輸出

l  VCC=3V時，工作電流9.5μA

l  對短時間電源瞬態過濾功能

l  工作環境溫度范圍：－40°C 到 ＋85°C

l  封裝：6管腳SOT23

l  產品無鉛，滿足rohs指令，不含鹵素
