產品參數

主要功能：單電源低功耗運算放大器，電壓比較器和基準電壓源

輸出電壓范圍：2.5V-5.5V

輸入電壓范圍：2.5V-5.5V

工作電流：15uA

封裝形式：SOP8

軌到軌輸入：是

軌到軌輸出：是

概述

CN951內部包括一個運算放大器，一個電壓比較器和一個基準電壓源。在芯片內部，電壓比較器的反相輸入端連接到基準電壓源。CN951適合于2.5V到5.5V單電源工作。

CN951內部的運算放大器具有頻率補償電路，在單位增益應用時也能保持穩定。其輸出級采用特別設計，即使在帶有負載時只消耗很少的電流。運算放大器的輸入和輸出均為軌到軌。

電壓比較器有固定的±7mV(14mV)遲滯，保證在狀態轉換時輸出穩定。電壓比較器的輸入和輸出為軌到軌。

基準電壓源的典型值為1.211V，精度±2%，能夠輸出或吸收20微安的電流。

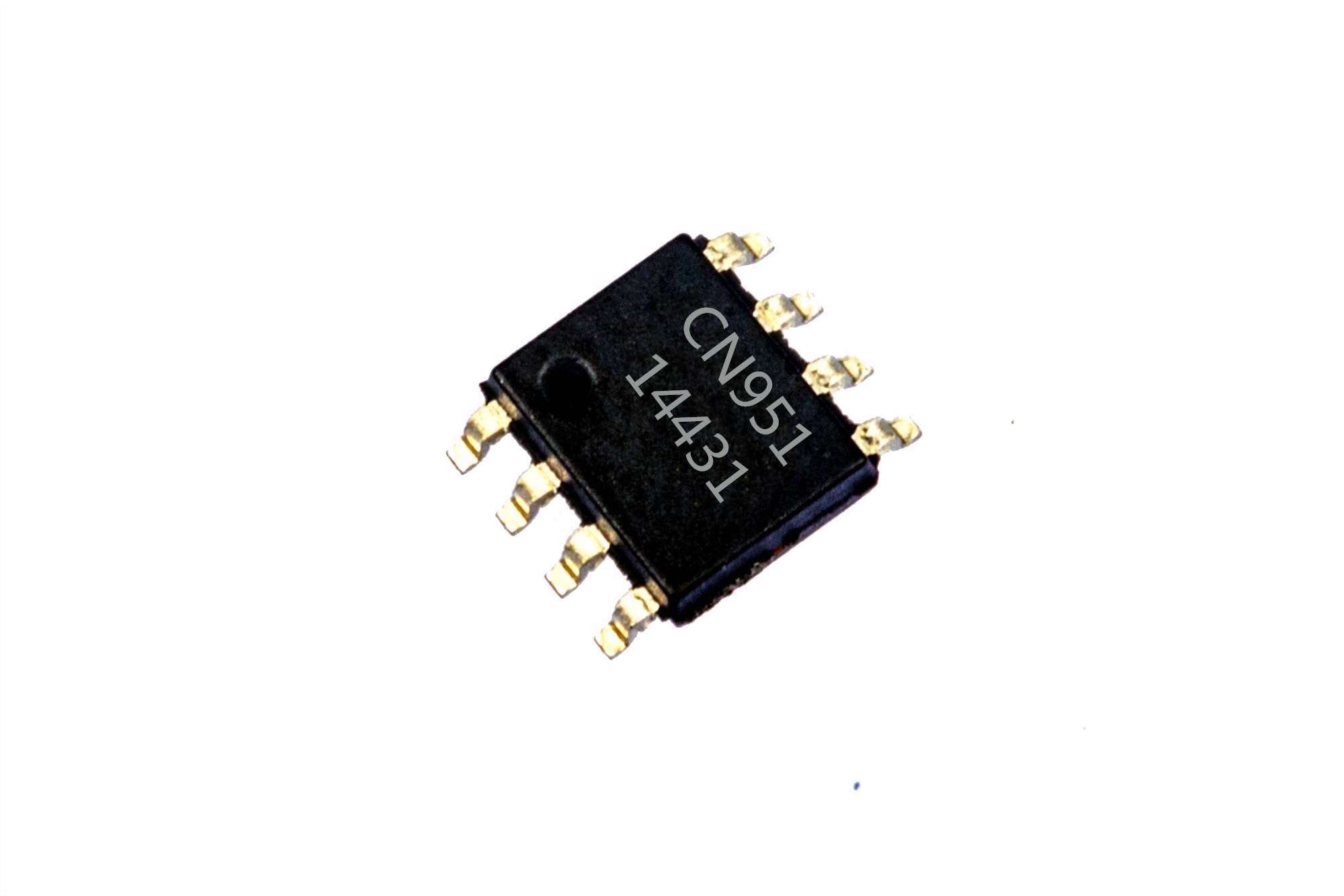

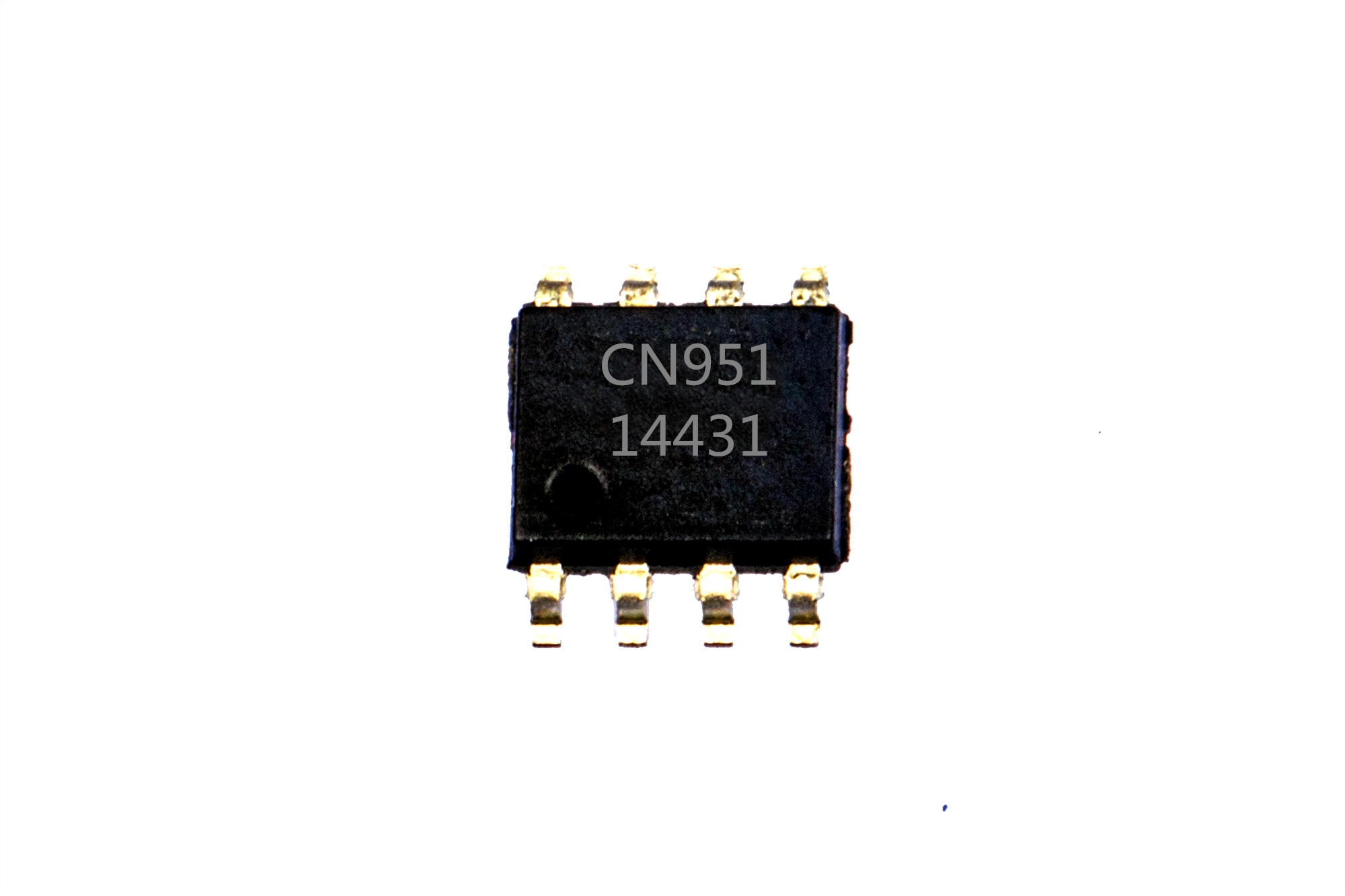

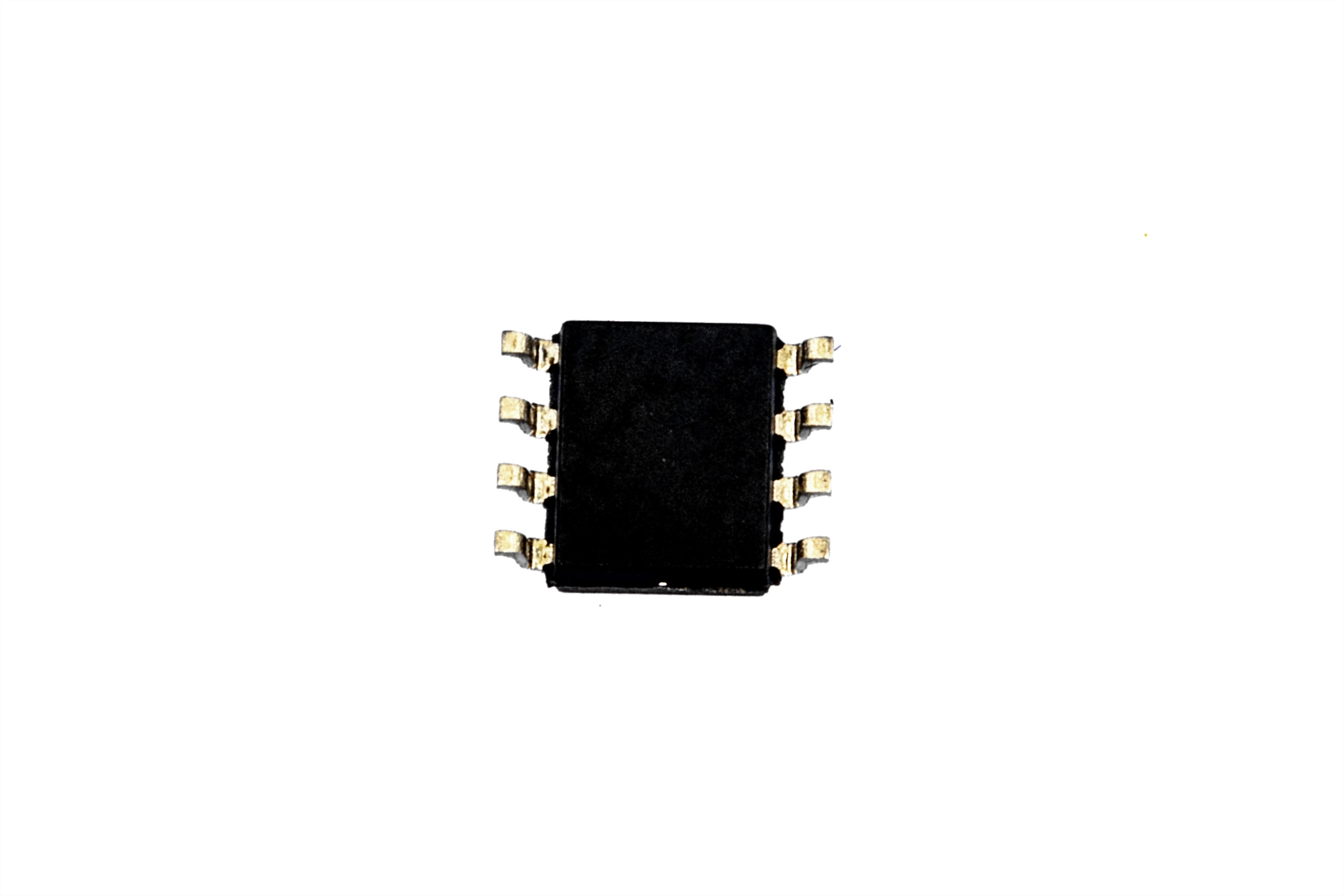

CN951采用8管腳小外形封裝(SOP8)。

應用

l  儀器，條形碼閱讀器

l  電池供電系統

l  車門開關系統

l  警報，有毒氣體檢測應用

l  光二極管前置放大器

l  智能IC卡應用

l  紅外接收

l  煙霧檢測，安防系統

特點

l  運算放大器 + 比較器 + 電壓基準

l  工作電流：15uA

l  軌到軌輸入/輸出

l  工作電壓范圍：2.5V 到 5.5V

l  運算放大器具有頻率補償電路

l  基準電壓：1.211V ±2%

l  電壓比較器遲滯：±7mV(14mV)

l  運算放大器可以驅動1nF負載

l  工作環境溫度范圍：
－40℃ 到 85℃

l  采用SOP-8封裝

l  無鉛，滿足Rohs指令，不含鹵素
