產品參數

主要功能：開關型PWM降壓直流-直流控制集成電路

工作模式：PWM BUCK

輸入電壓范圍：4.5V-32V

最大輸出電流：2A

工作電流：460uA

熱調制：否

封裝形式：SOP8

芯片使能：是

內置功率管：否

概述:

CN5208是一款開關型PWM降壓直流-直流控制集成電路，具有輸入電壓范圍廣，使用外部元器件少，持續輸出電流可達4A，具有良好的負載調制響應和輸入電壓調制響應。

CN5208輸出電壓固定為5V，開關頻率為550KHz，可以使用小型電感。輸出端使用陶瓷濾波電容，CN5208在整個工作電壓范圍內均能穩定工作。

為了保證比較高的轉換效率，在輕負載情況下CN5208采用PFM工作模式。由于CN5208的低工作電流，以及在低壓差時可以100%占空比工作，使得CN5208非常適合電池供電的系統。

異常狀況保護包括每個周期的電感電流限制，輸出短路保護和輸出電壓過壓保護。在關斷模式，CN5208進入低功耗關斷模式，此時只消耗7.5uA電流。CN5208內部集成有軟啟動電路，可以減小上電瞬間的浪涌電流和抑制輸出過沖電壓。

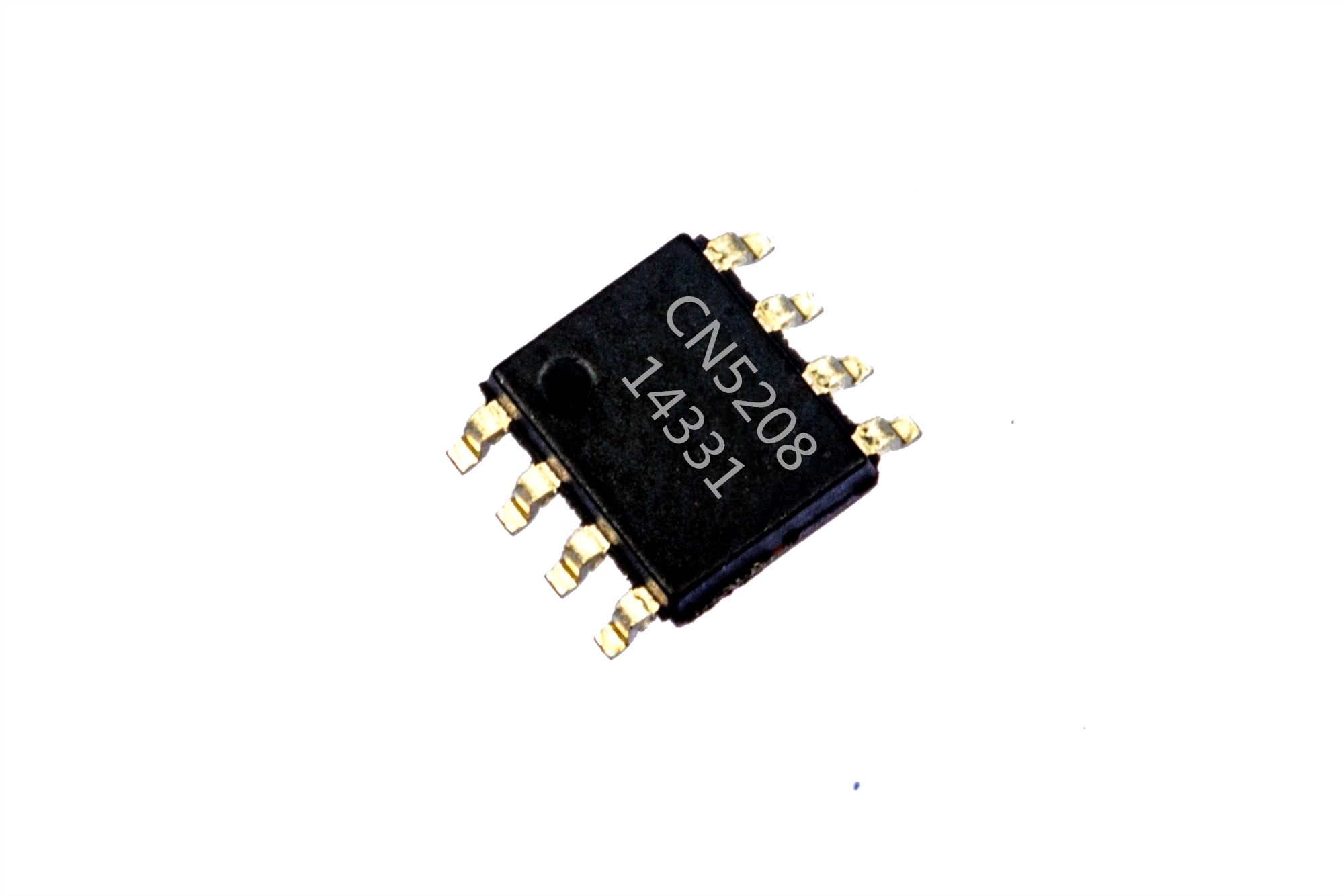

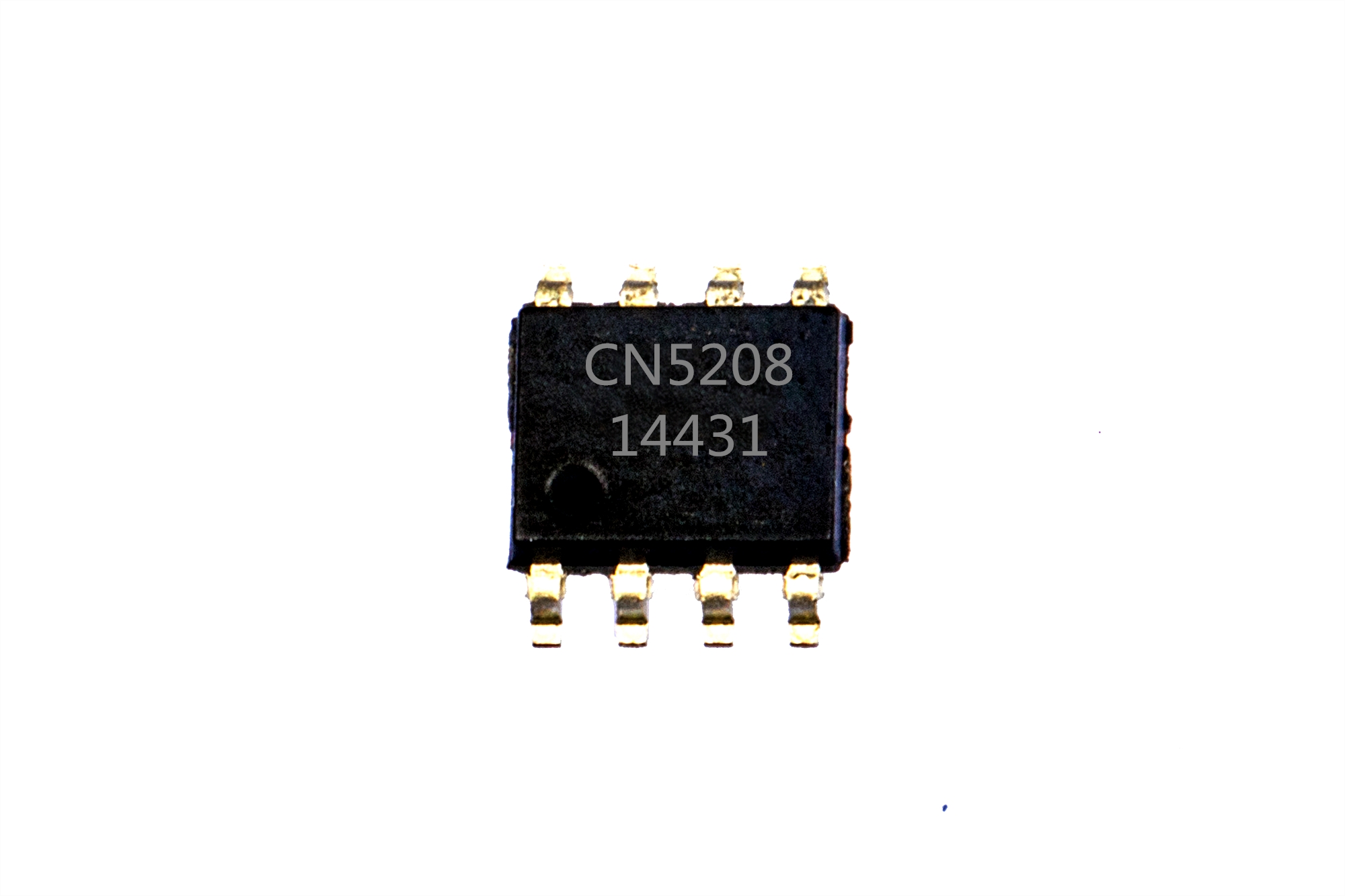

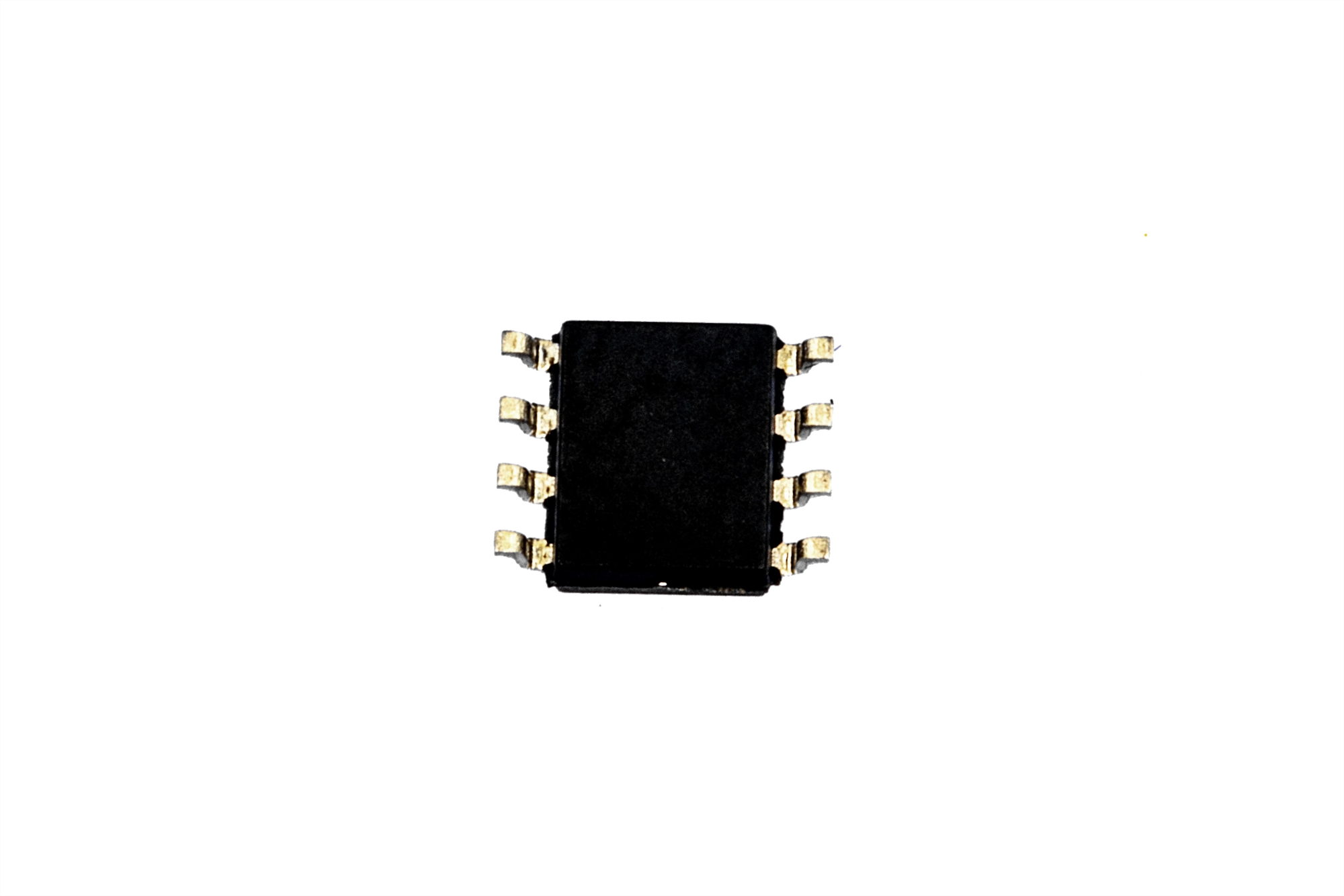

CN5208采用小外形8管腳SOP封裝。

應用:

l  機頂盒，調制解調器等

l  電壓調制電路

l  分布式電源系統

l  充電器應用

特點:

l  寬輸入電壓范圍： 4.8V到32V

l  使用外部P溝道場效應晶體管

l  輸出電流達4A

l  固定開關頻率：550KHz

l  固定5V輸出電壓，精度1%

l  轉換效率達95%

l  低壓差時100%占空比

l  上電去抖動延時：典型值13毫秒

l  每個開關周期的電感電流限制功能

l  輸出過壓保護

l  過流保護與輸出短路保護

l  內置軟啟動功能

l  輕負載情況下PFM工作模式

l  關斷模式電流：7.5uA (VCC=15V)

l  工作環境溫度：－40℃到85℃

l  采用8管腳SOP封裝

l  產品無鉛，滿足Rohs，不含鹵素
