產品參數

主要功能：PFM模式升壓直流-直流轉換控制集成電路

工作模式：PFM BOOST

輸出電壓范圍：9V

輸入電壓范圍：2.7V-6.5V

工作電流：32uA@5V

熱調制：否

封裝形式：SOT23-6

最大輸出功率：35W

芯片使能：是

內置功率管：否

概覽

CN5309是一款簡單易用的PFM模式升壓直流-直流轉換控制集成電路，特別適用于低成本，小型化的應用。輸入電壓范圍2.7V到6.5V，輸出電壓固定9V，精度±1%。

CN5309在5V輸入電壓時工作電流只有32微安，非常適合電池供電的應用。

CN5309采用PFM工作模式，在輸入電壓和輸出電流的較寬范圍內都能實現很好的轉換效率。片外N溝道MOSFET的導通時間和關斷時間也得到充分優化，非常非常適合電感和濾波電容的小型化。

芯片使能輸入端可以使CN5309進入極低功耗的關斷模式。

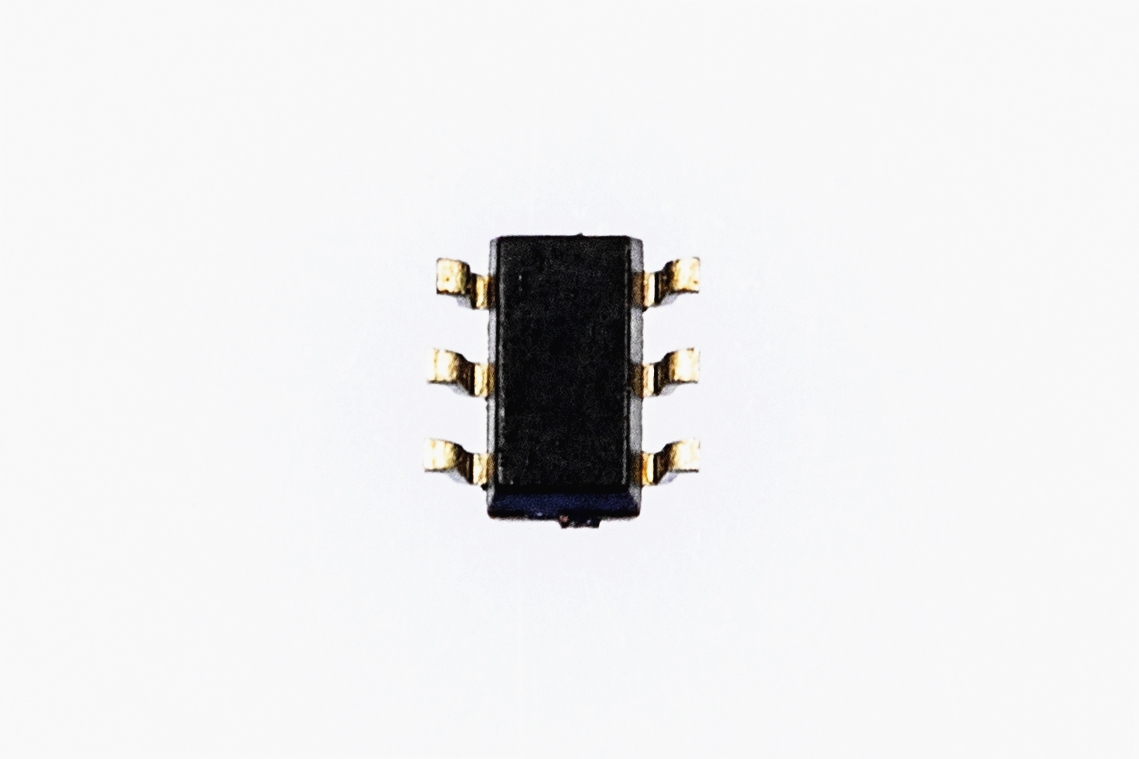

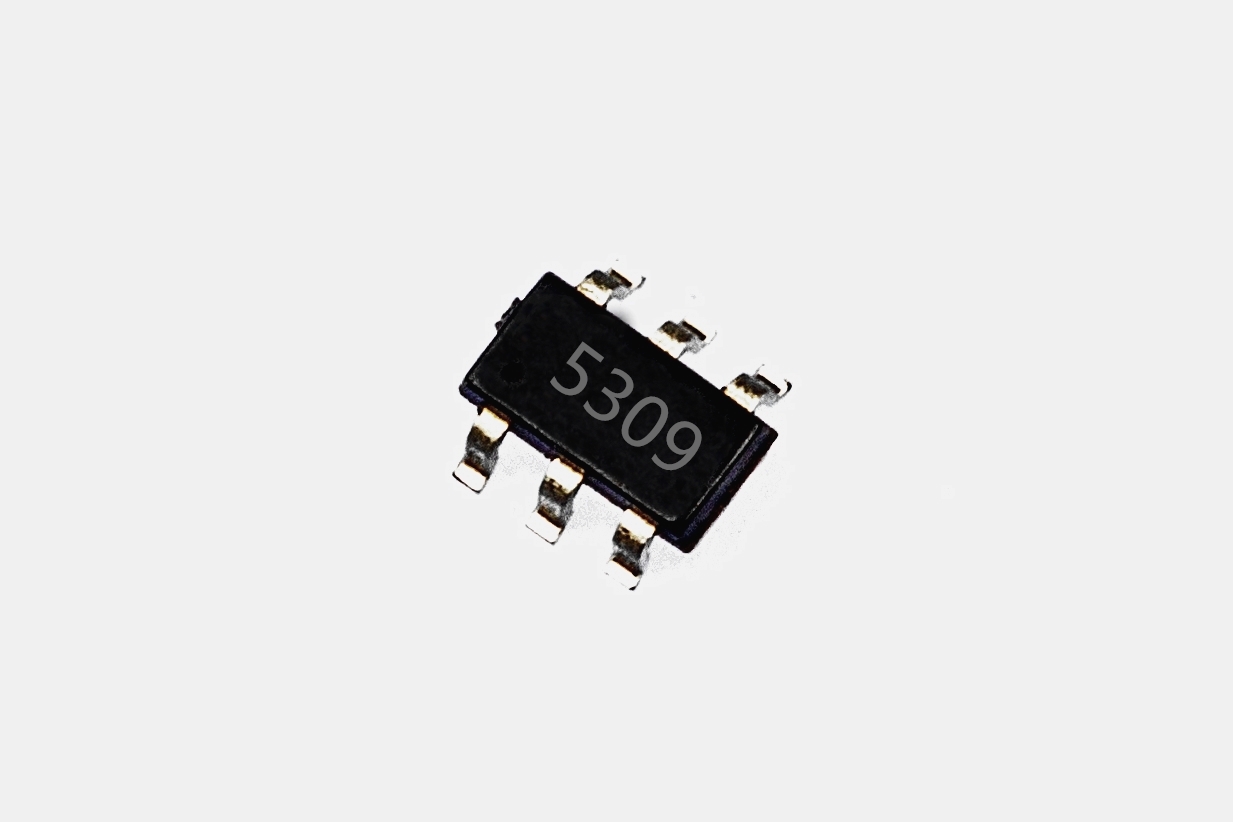

CN5309采用6管腳的SOT-23封裝。

應用

l  手持設備

l  LCD屏偏置電源

l  電子玩具

l  充電器

特點

l  工作電壓范圍：2.7V 到 6.5V

l  工作電流： 32uA@5V

l  固定9V輸出電壓

l  輸出電壓精度：±1%

l  不需要反饋電阻

l  輸出電壓可以通過外部電阻向上微調

l  輸出功率可達40W

l  轉換效率可達94%

l  芯片使能輸入端

l  工作溫度范圍：–40°C到 +85°C

l  封裝形式SOT-23-6

l  產品無鉛，滿足rohs，不含鹵素
