產品參數

主要功能：PFM模式升壓直流-直流轉換控制集成電路

工作模式：PFM BOOST

輸出電壓范圍：小于18V

輸入電壓范圍：2.7V-6.5V

工作電流：32uA@5V

熱調制：否

封裝形式：SOT23-6

最大輸出功率：35W

芯片使能：是

內置功率管：否

概覽

CN5318是一款簡單易用的PFM模式升壓直流-直流轉換控制集成電路，特別適用于低成本，小型化的應用。輸入電壓范圍2.7V到6.5V，輸出電壓通過外部反饋電阻設置，FB管腳反饋電壓精度±1%。

CN5318在輸入電壓為3.7V時工作電流只有32微安，非常適合電池供電的應用。

CN5318采用PFM工作模式，在輸入電壓和負載電流的較寬范圍內都能實現很高的轉換效率。片外N溝道MOSFET的導通時間和關斷時間也得到充分優化，非常適合電感和濾波電容的小型化。

芯片使能輸入端可以使CN5318進入極低功耗的關斷模式。

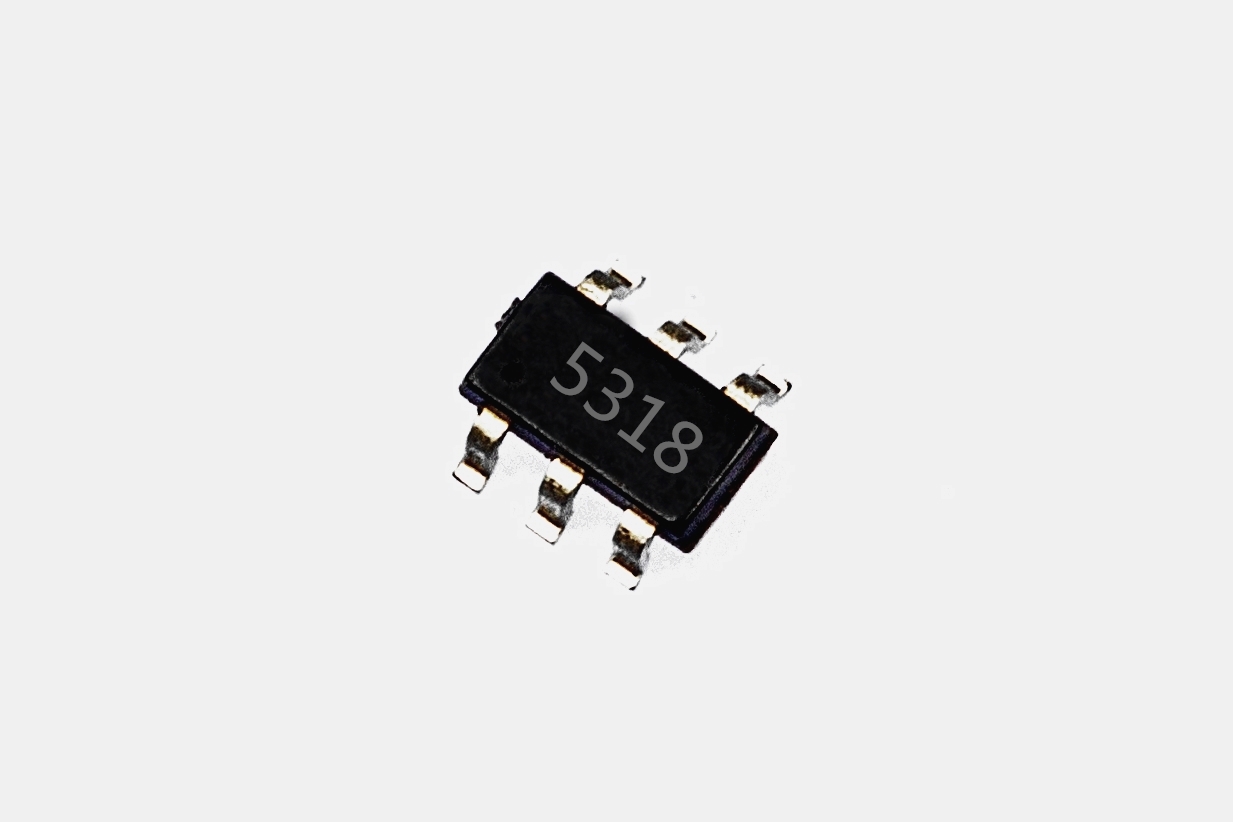

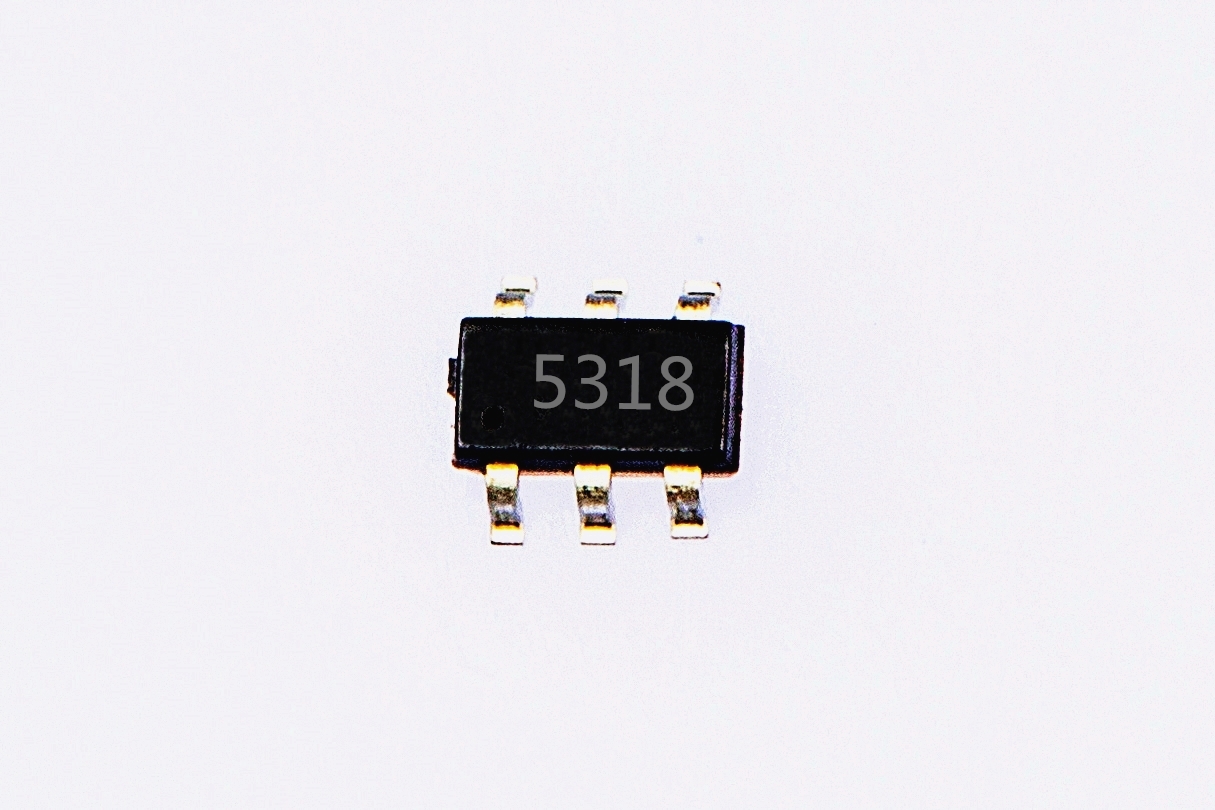

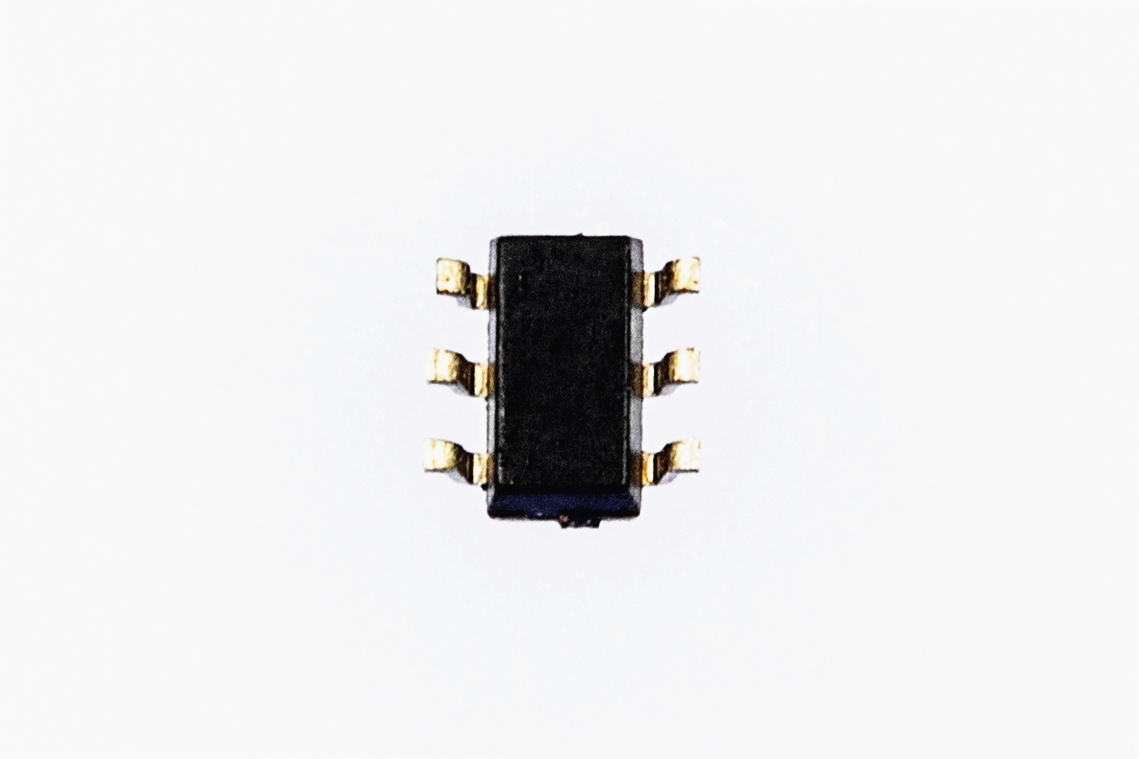

CN5318采用6管腳的SOT-23封裝。



應用

l  手持設備

l  充電寶

l  醫療儀器等

l  充電器

特點

l  工作電壓范圍：2.7V 到 6.5V

l  工作電流： 32uA@5V

l  輸出電壓可通過外部反饋電阻設置

l  輸出電壓可高達18V

l  反饋電壓精度：±1%

l  輸出功率可達35W

l  轉換效率可達94%

l  芯片使能輸入端

l  工作溫度范圍：–40°C到 +85°C

l  封裝形式SOT-23-6

l  產品無鉛，滿足rohs，不含鹵素
