產品參數

主要功能：多功能高亮度發光二極管(LED)驅動集成電路

工作模式：線性

輸出電壓范圍：0V-5.8V

輸入電壓范圍：2.85V-6V

最大輸出電流：1.5A

工作電流：310uA

熱調制：是

封裝形式：eSOP8

調光方式：外置電阻

芯片使能：是

內置功率管：是

概述：

CN5730是一款工作于2.85V到6V的電流調制電路， 恒定輸出電流可達1.5A，可以用來驅動包括白色發光二極管在內的各類發光二極管。CN5730的LED端電流通過一個外部的電阻設置，電流范圍為30mA到1.5A。芯片內部集成有功率晶體管，大大減少了外部元器件的數目。芯片內部還集成有狀態寄存器和振蕩器等電路, 在按鍵輸入管腳和定時電容連接管腳的配合下, CN5730可以控制LED在關斷、強光、弱光和爆閃四個狀態中的三個或四個狀態之間依次循環, 非常適合手電筒的應用。其它功能包括芯片溫度調制，芯片使能輸入端等。

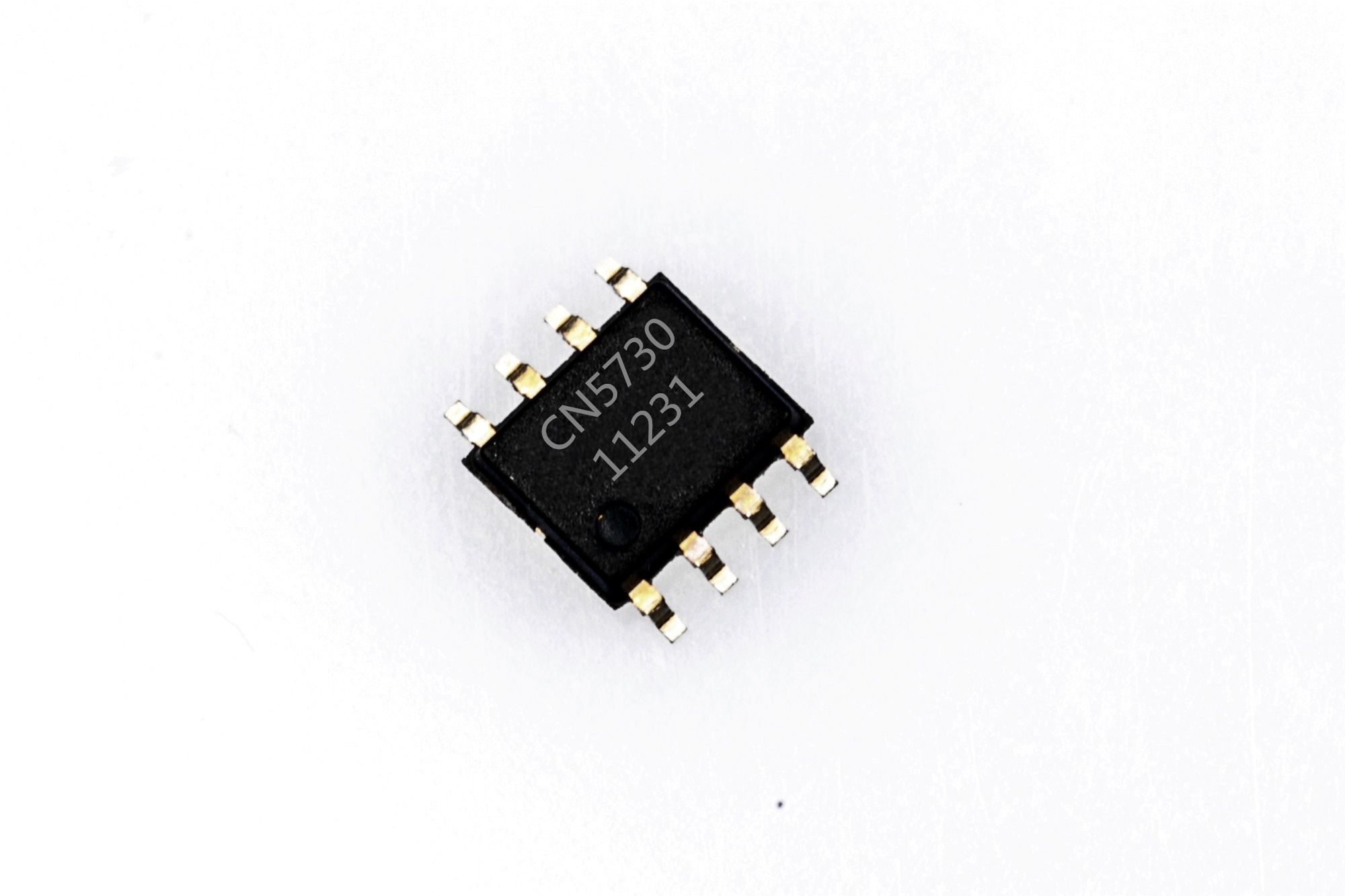

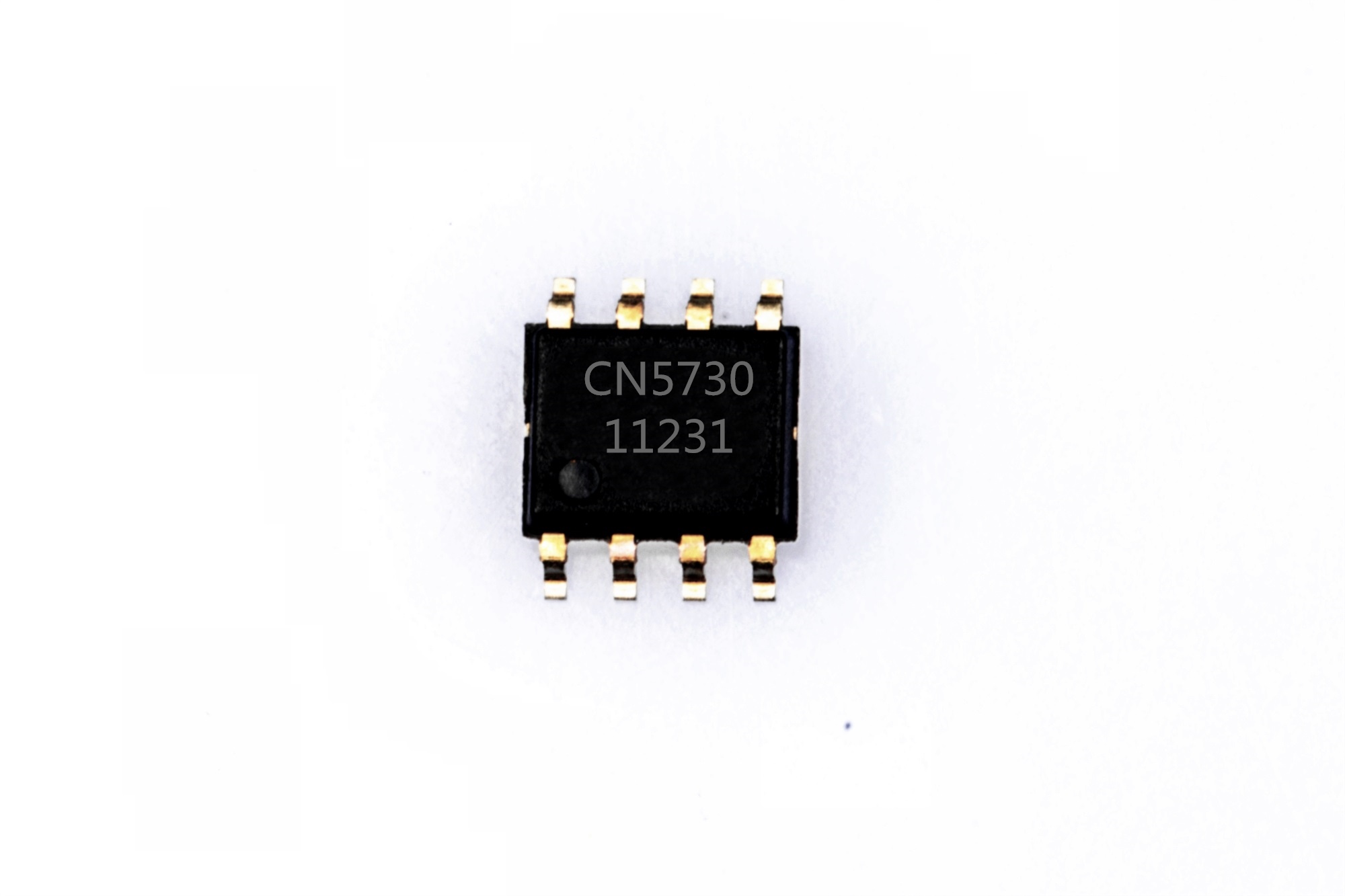

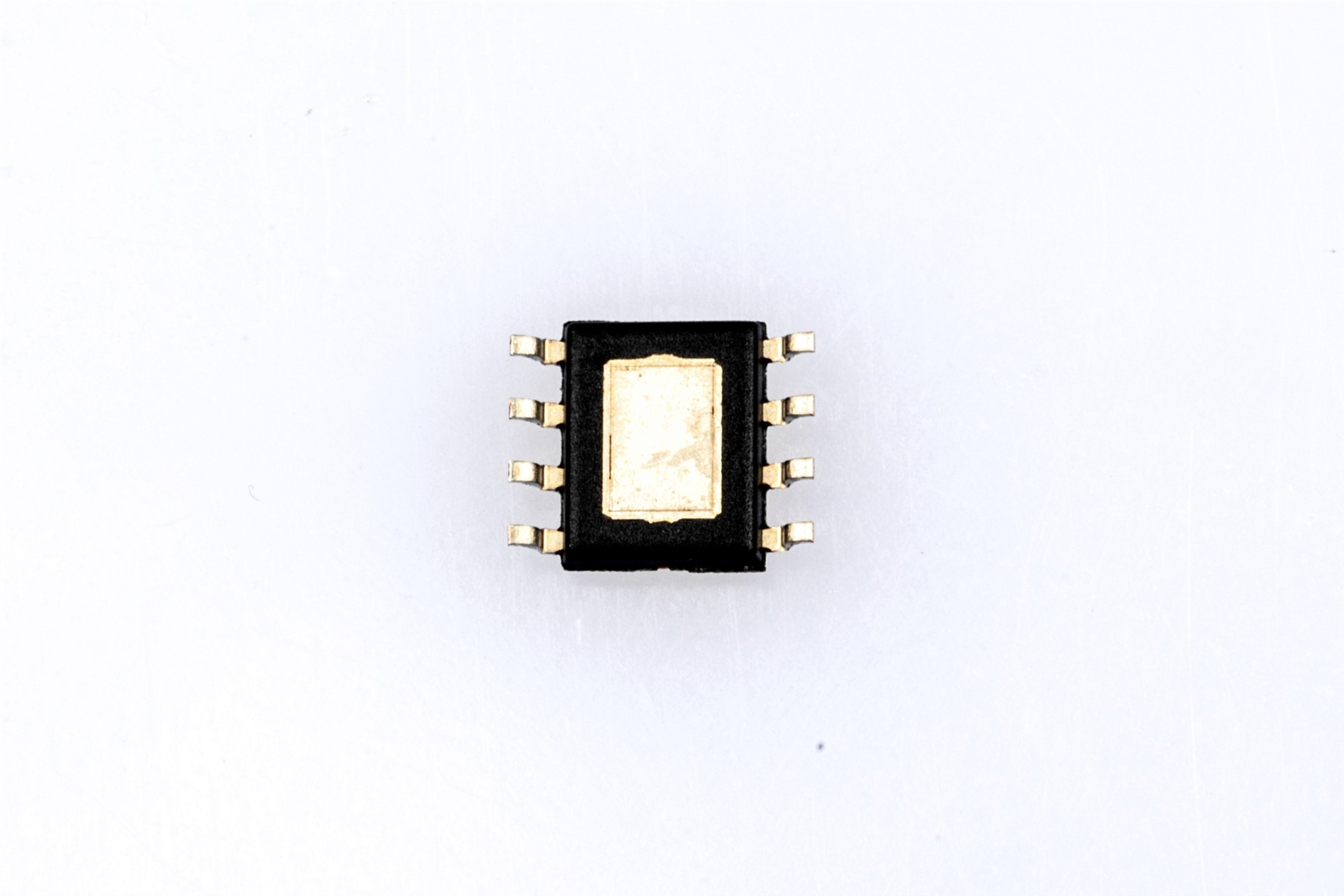

CN5730采用散熱能力增強型的8管腳SOP8封裝。

應用：

l  手電筒

l  高亮度發光二極管(LED)驅動

l  發光二極管(LED)頭燈

l  應急燈及照明燈具

特點：

l  工作電壓范圍：2.85V 到 6V

l  工作模式：

關斷，強光，弱光，爆閃四個狀態循環

關斷，強光，弱光三個狀態循環

關斷，強光，爆閃三個狀態循環

l  芯片內部集成有功率晶體管

l  低壓差：0.4V@1.5A

l  LED管腳輸出電流可達1.5A

l  輸出電流精度：±5%

l  芯片溫度調制功能

l  工作的環境溫度范圍：－40℃到85℃

l  采用散熱增強型8管腳的SOP8封裝

l  產品無鉛，滿足rohs，無鹵素
