產品展示

產品參數

主要功能：1A鎳氫電池充電管理集成電路

工作模式：線性

電池種類：鎳氫電池

電池?cái)?shù)量：1-3

輸入電壓：4.4V-6V

輸出電壓范圍：0V-5.8V

最大充電電流：1A

最大輸出電流：1A

工作電流：450uA

太陽能供電：否

熱調制：是

封裝形式：eSOP8

芯片使能：否

內置功率管：是

概述：

CN3085是一款可以對鎳氫電池進行充電管理的芯片，可以對單節至四節鎳氫電池進行充電管理。該器件內部包括功率晶體管，不需要外部的電流檢測電阻和阻流二極管。CN3085只需要極少的外圍元器件，非常適用于便攜式產品。熱調制電路可以在器件的功耗比較大或者環境溫度比較高的時候?qū)⑿酒瑴囟瓤刂圃诎踩秶鷥?nèi)。芯片內部集成有高精度電壓比較器，可以精確設置恒流充電終止電壓。

CN3085充電電流可以通過一個外部電阻設置。當輸入電壓掉電時，CN3085自動進入低功耗的睡眠模式，此時電池的電流消耗小于3微安。其它功能包括輸入電壓過低鎖存，電池低電壓時涓流充電,自動再充電，恒流充電，維持充電（定時），電池溫度監測以及狀態指示等功能。

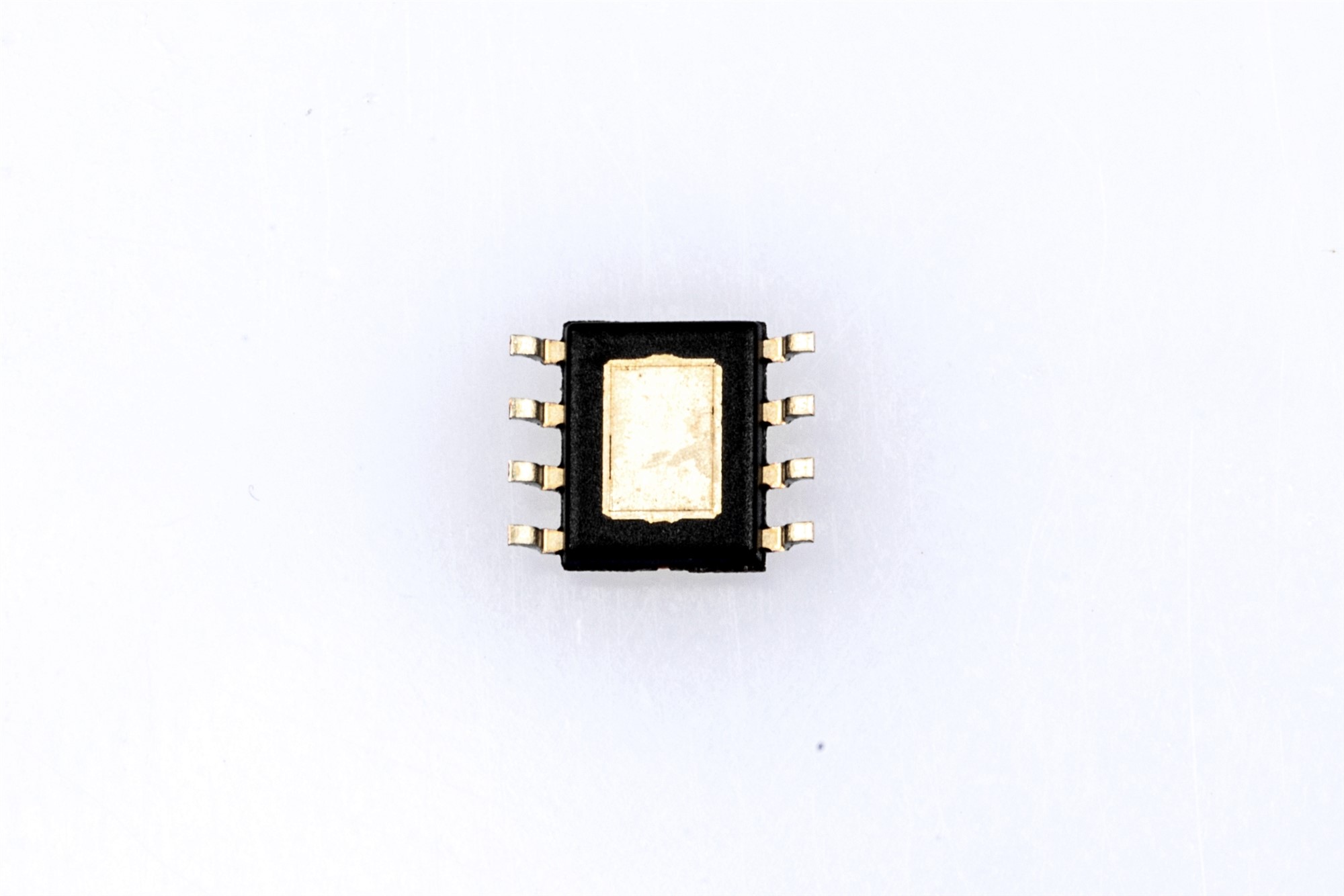

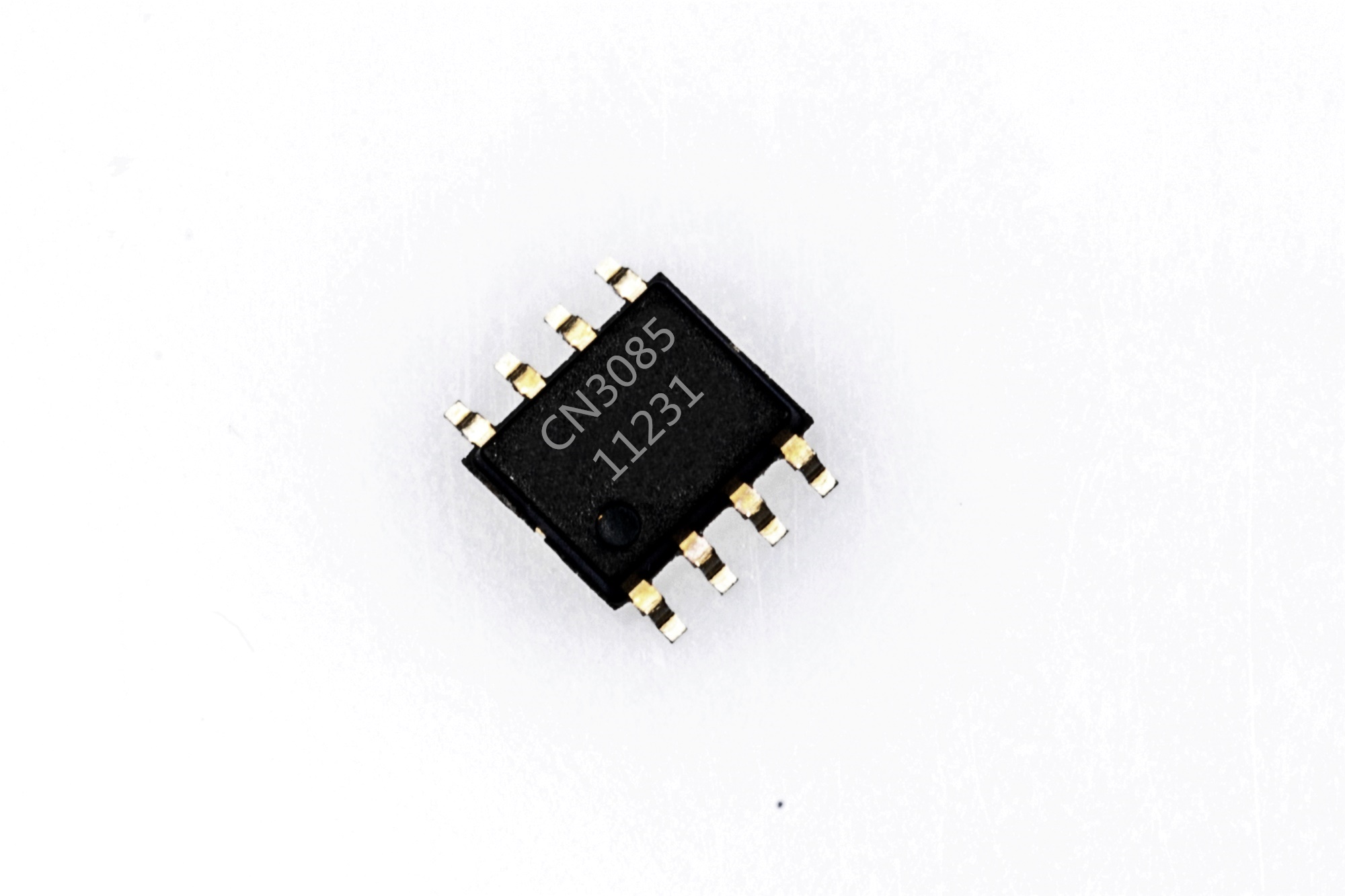

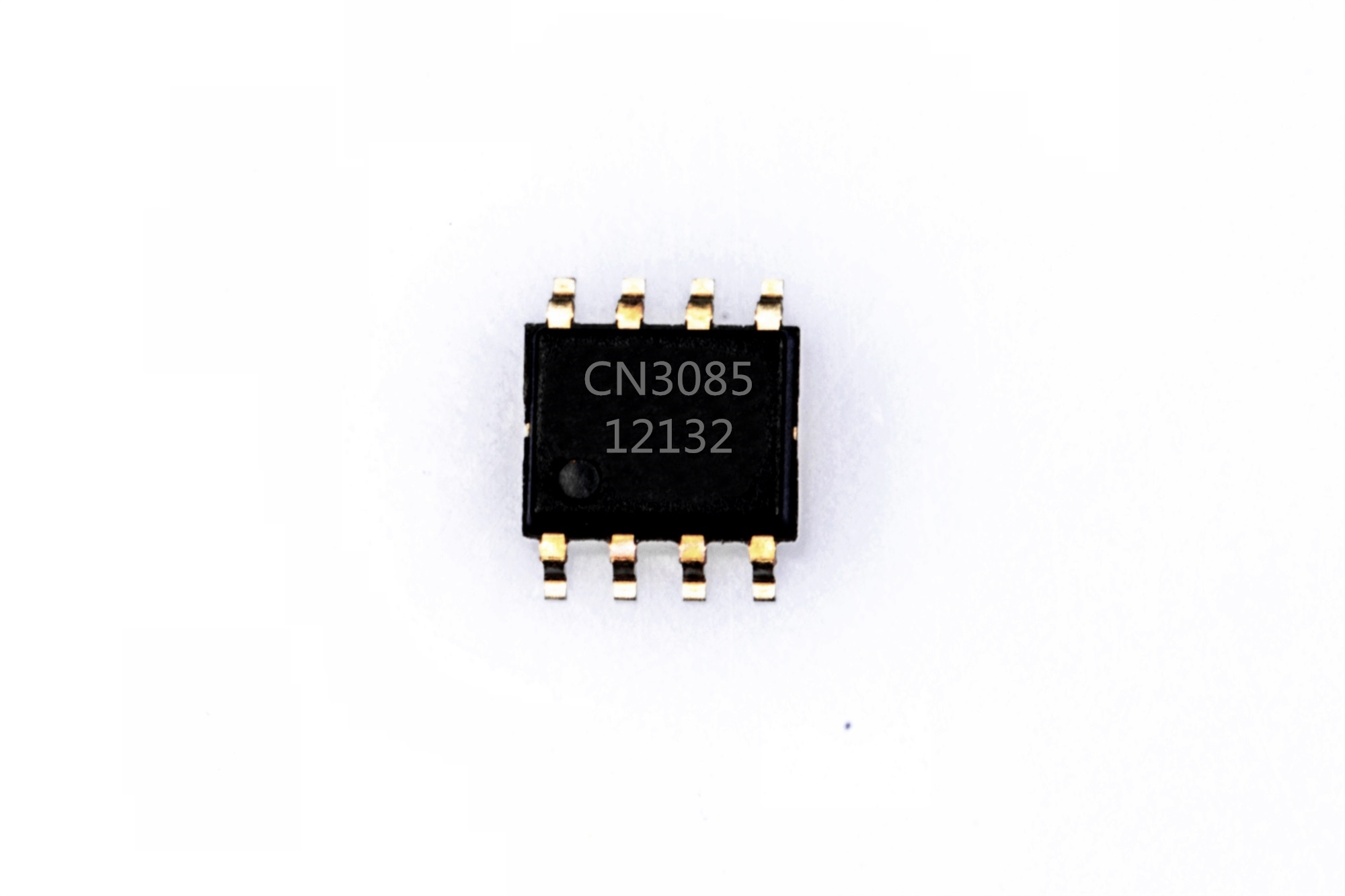

CN3085采用散熱增強型的8管腳小外形封裝(eSOP8)。

應用：

l 數碼相機

l 電子詞典

l 便攜式設備

l 鎳氫電池充電的應用

特點：

l 片內功率晶體管

l 電壓精度1%

l 在電池電壓較低時采用涓流充電

l 用戶可設置的充電電流達1A

l 采用恒流/恒溫模式充電，既可以使充電電流最大化，又可以防止芯片過熱
