產品參數

主要功能：PFM升壓型多節鎳氫電池充電控制集成電路

工作模式：開關式

電池種類：鎳氫電池

電池數量：1-11

輸出電壓范圍：0-18V

輸入電壓范圍：2.7V-6.5V

工作電流：300uA

太陽能供電：是

熱調制：否

封裝形式：SSOP10

最大輸出功率：35W

內置功率管：否

概述：

CN3387是一款工作于2.7V到6.5V的PFM升壓型多節鎳氫電池充電控制集成電路，可以對4節到12節鎳氫電池進行充電管理。 CN3387采用恒流模式和維持充電模式對電池進行充電管理，內部集成有基準電壓源，電感電流檢測單元，電池電壓檢測電路和片外場效應晶體管驅動電路等，具有外部元件少，電路簡單等優點。

當接入輸入電源后，CN3387進入恒流充電狀態，控制片外N溝道MOSFET導通，電感電流上升，當上升到外部電流檢測電阻設置的上限時，片外N溝道MOSFET截止，電感電流下降，電感中的能量轉移到電池中。當電感電流下降到外部電流檢測電阻設置的下限時，片外N溝道MOSFET再次導通，如此循環。當FB管腳電壓達到1.125V(典型值)時，CN3387進入維持充電模式，此時輸入電流減小為恒流狀態的66%，同時啟動內部定時器。當內部定時結束或者FB管腳電壓達到1.205V時，充電過程結束，片外N溝道MOSFET保持截止狀態。當FB管腳電壓下降到再充電閾值(1.105V)時，CN3387再次進入充電狀態。CN3387最高工作頻率可達1MHz，工作溫度范圍從－40℃到＋85℃。

當電池電壓低于輸入電壓或電池短路時，CN3387在片外N溝道MOSFET和P溝道MOSFET的共同作用下，用較小電流繼續對電池充電，對電池起到保護作用。

其他功能包括芯片使能輸入，狀態指示輸出端等。

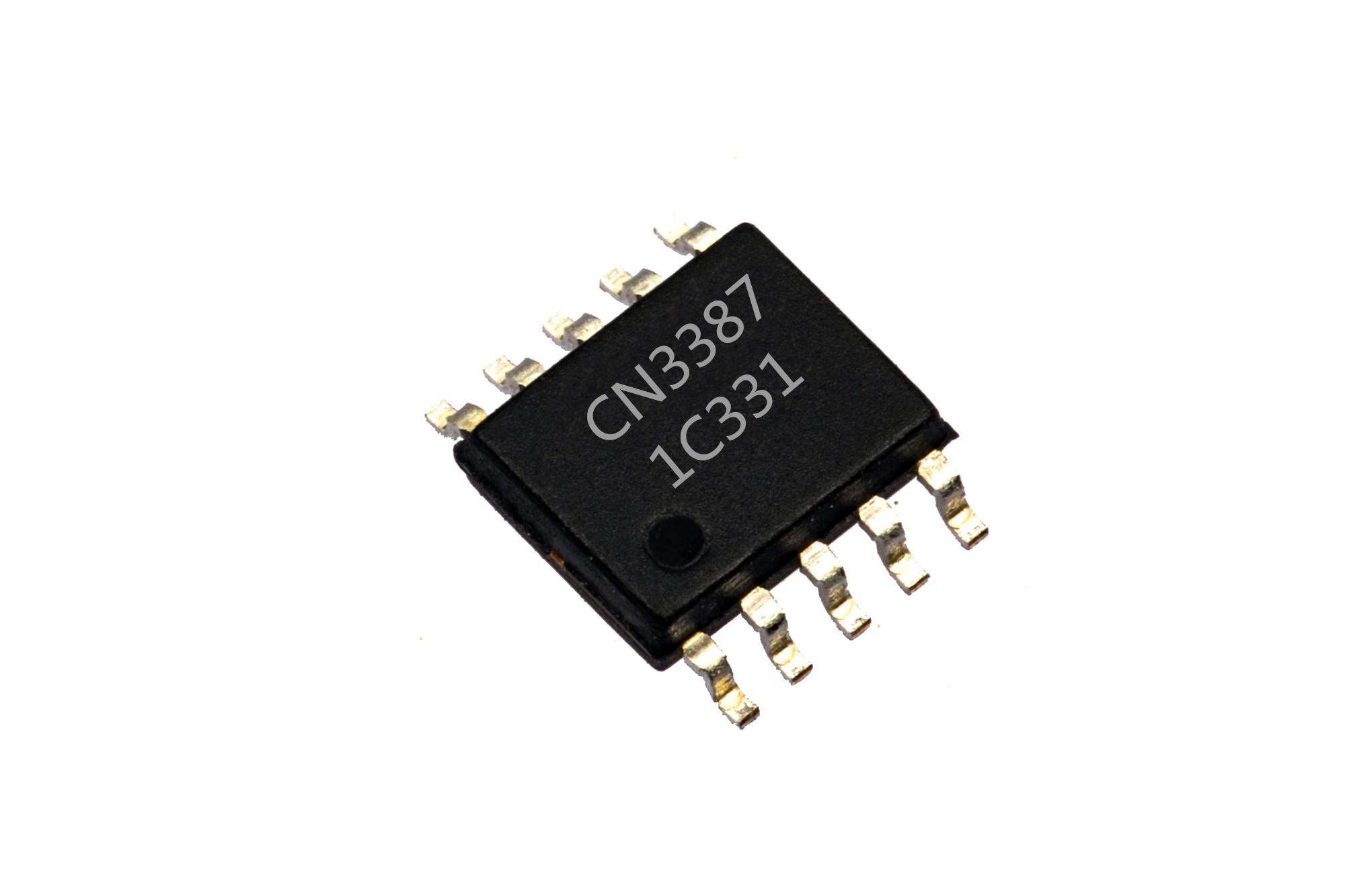

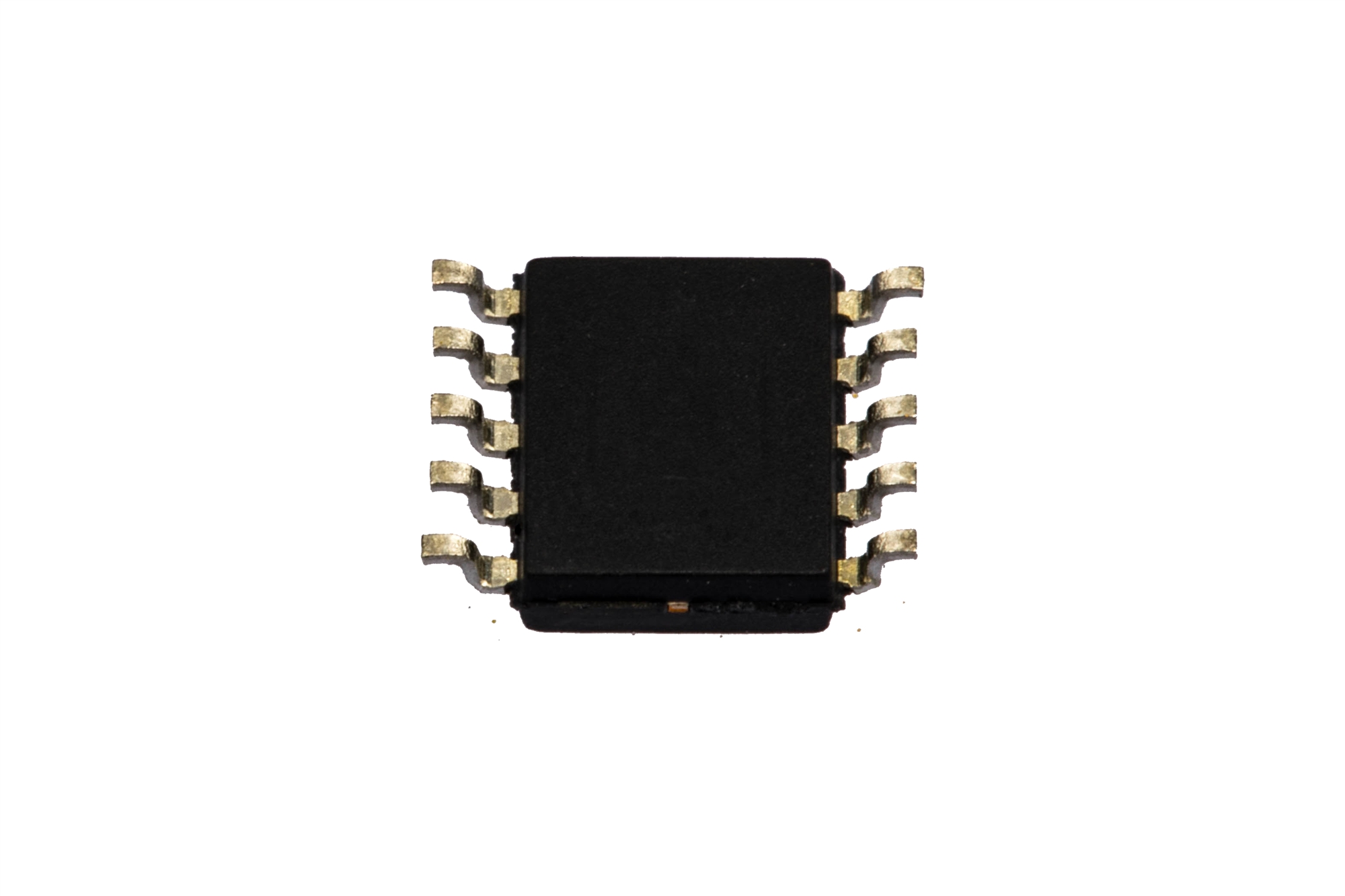

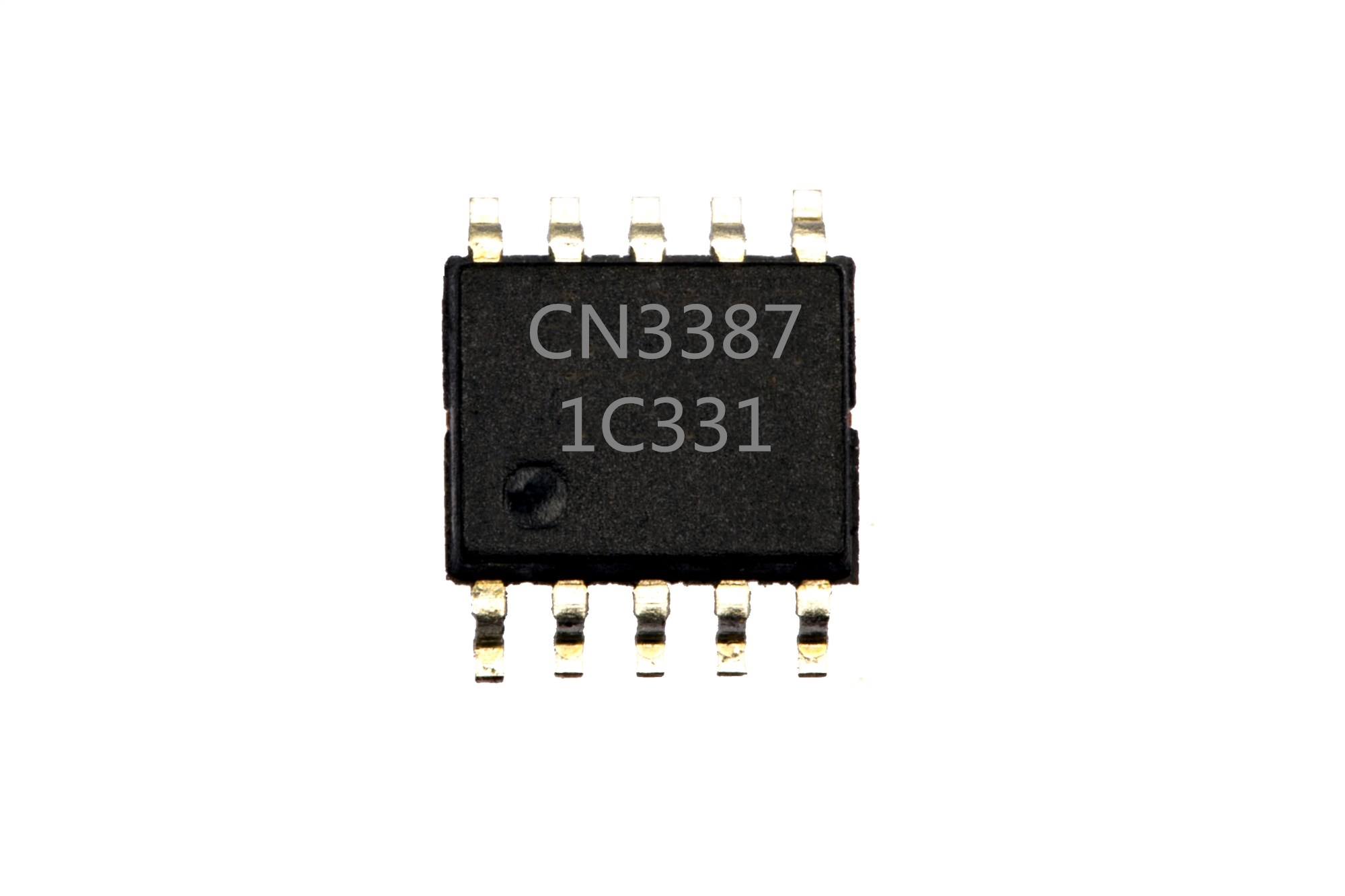

CN3387采用10管腳的SSOP10封裝。



應用：

l  獨立鎳氫電池充電器

l  電動工具

l  玩具

l  獨立充電器

特點：

l  輸入電壓范圍：2.7V 到 6.5V

l  工作電流：300微安@VIN=5V

l  電感電流檢測

l  適合太陽能供電應用

l  高達1MHz開關頻率

l  維持充電模式保證電池充滿

l  定時結束充電

l  自動再充電功能

l  高達35W輸出功率

l  當電池電壓低于輸入電壓或者電池短路時，以較小電流充電。

l  輸入電源的自適應功能

l  芯片使能輸入端

l  電池端過壓保護

l  狀態指示輸出

l  工作溫度范圍：－40℃到85℃

l  10管腳SSOP10封裝

l  產品無鉛，滿足rohs指令要求，不含鹵素
