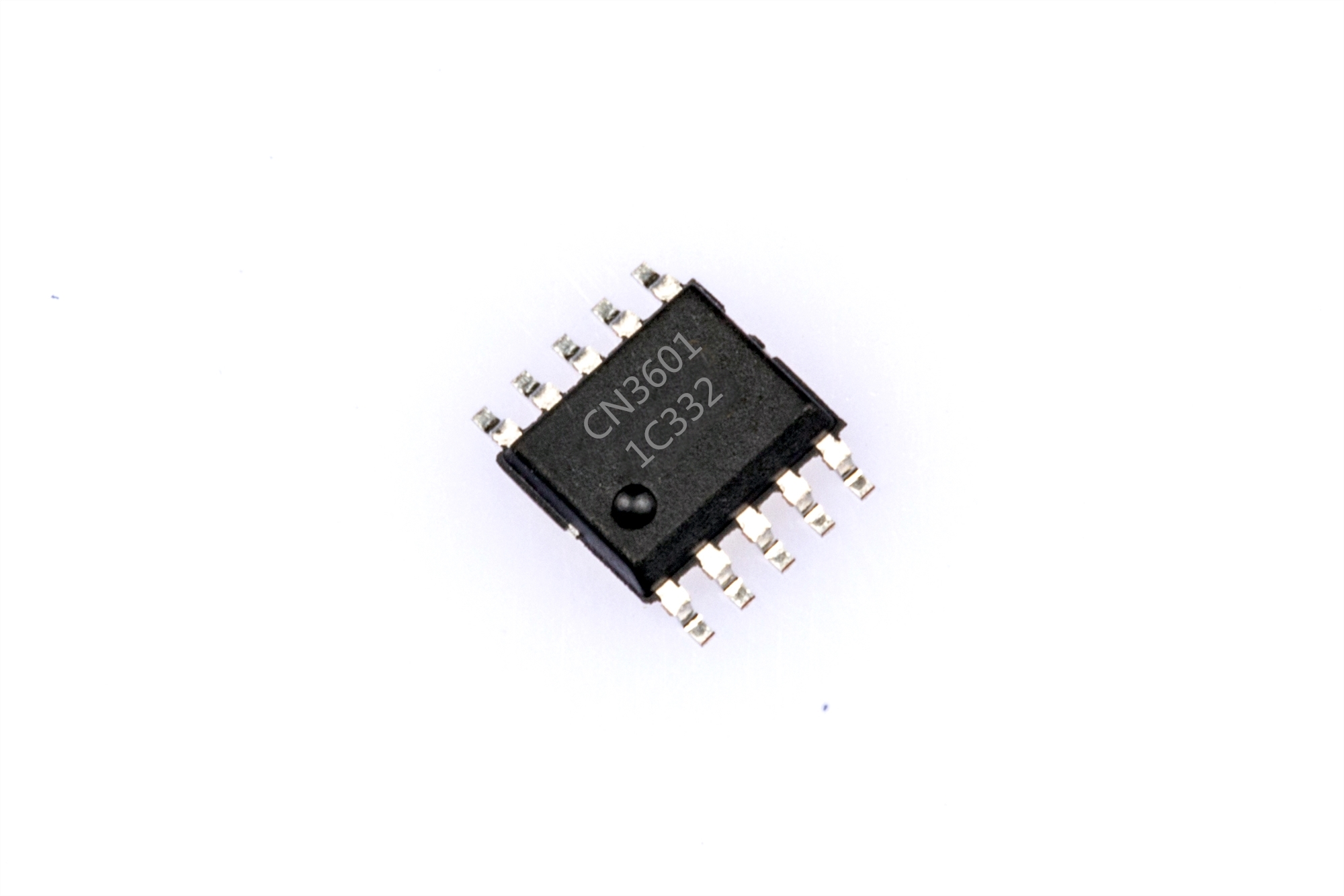

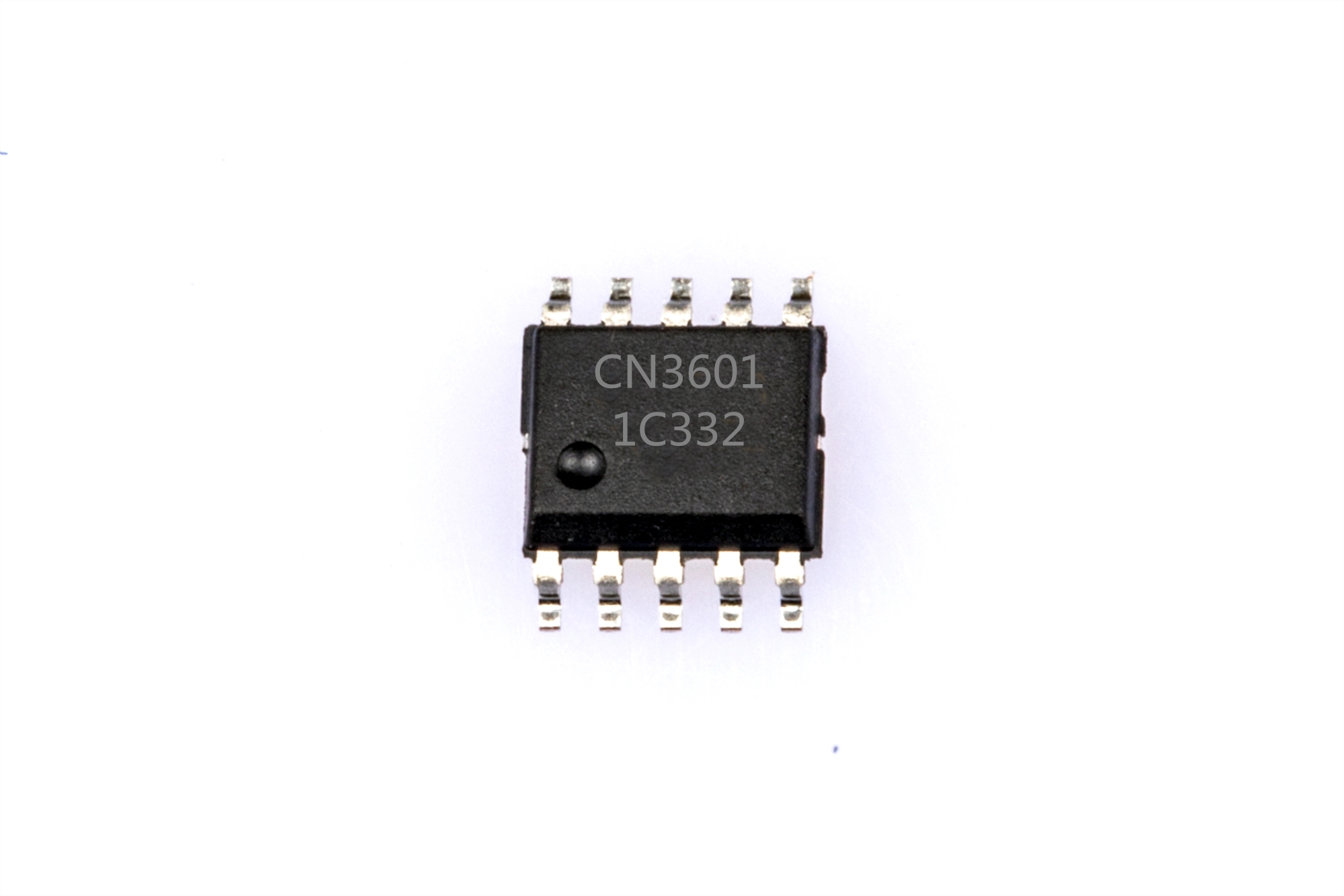

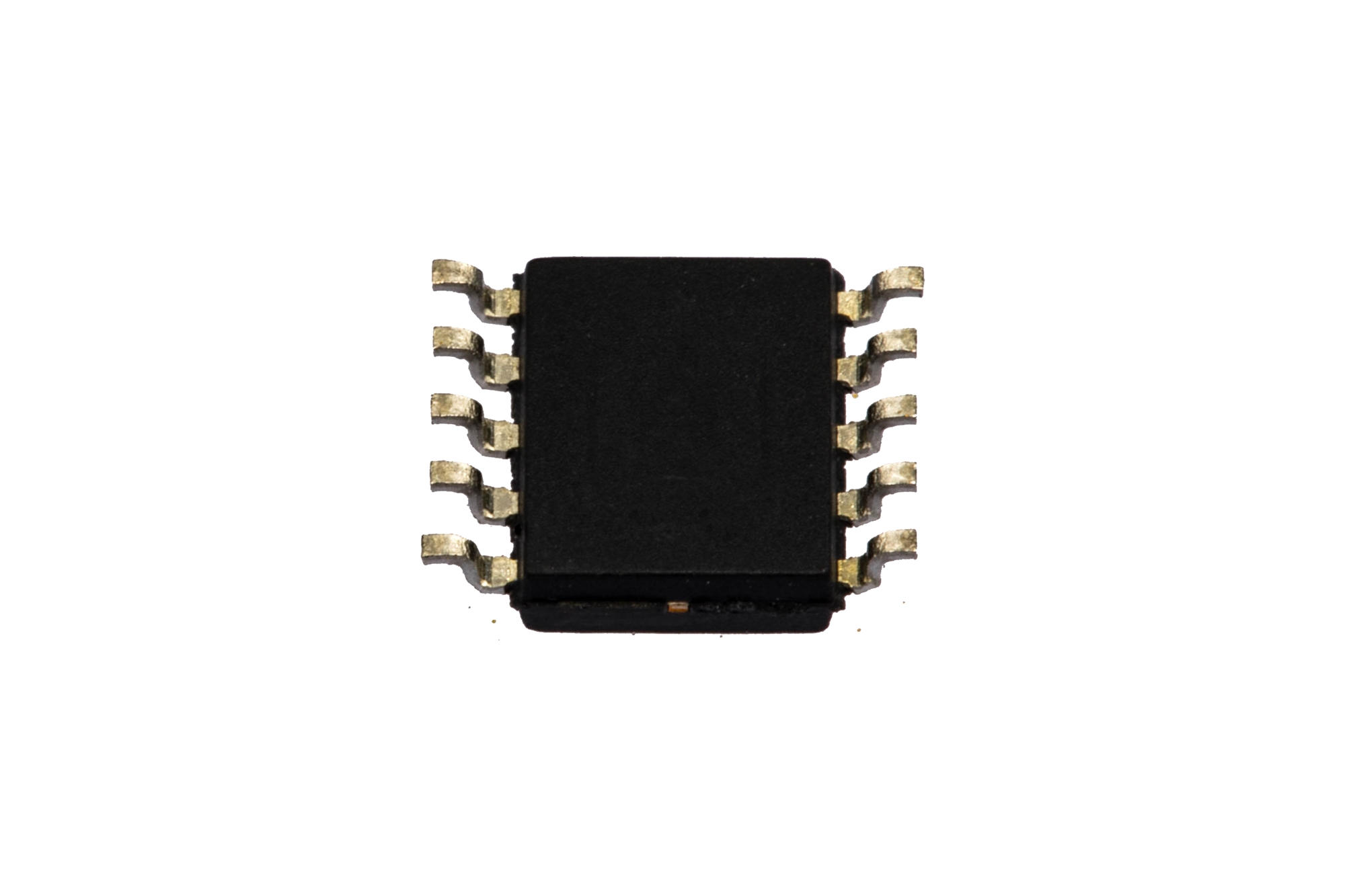

產品展示

產品參數

主要功能：PFM 降壓模式單節鎳鋅電池充電管理集成電路

工作模式：開關式

電池種類：鎳鋅電池

電池?cái)?shù)量：1

輸出電壓范圍：0V-1.9V

輸入電壓范圍：2.7V-6.5V

最大充電電流：1A

工作電流：320uA

太陽能供電：是

熱調制：過溫保護

封裝形式：SSOP10

開關頻率：500KHz

內置功率管：是

概述：

CN3601是一款固定關斷時間的PFM模式降壓?jiǎn)喂?jié)鎳鋅電池充電管理集成電路。CN3601輸入電壓范圍2.7V到6.5V，外部元器件少，應用簡單，非常適合單節鎳鋅電池充電管理應用。

CN3601采用恒流和維持充電模式對單節鎳鋅電池進行充電。上電以后，CN3601先采用恒流模式對電池充電，當電池電壓達到1.9V后，進入維持充電模式，同時啟動內部定時器。在維持充電模式，只有定時結束后才進入結束狀態。在結束狀態，沒有電流流入電池。當電池電壓下降到再充電閾值以下時，自動進入再充電模式，開始新的充電周期。

CN3601的開關頻率可達500KHz，可以使用小外形的電感和電容。

其他功能包括兩個漏極開路狀態指示輸出，電池過壓保護，電池過溫保護和芯片過溫保護等。

CN3601采用10管腳SSOP封裝。

應用:

l 獨立鎳鋅電池充電器

l 汽車模型

l 玩具

l 使用5號或7號電池的裝置

特點：

l 輸入電壓范圍：2.7V 到 6.5V

l 工作電流：320uA@VIN=5V

l 開關頻率高達500KHz
